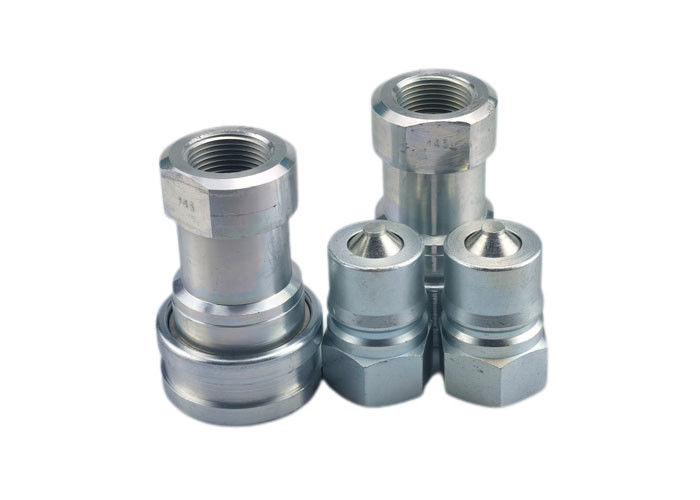

1 polegada de aço de carbono Fêmea hidráulica Quick Connect

1' acoplador rápido hidráulico de aço, ligação rápida hidráulica intercambiável

Os acoplamentos CB-SP1S-1FG são utilizados em equipamentos de construção, equipamentos florestais, máquinas agrícolas, ferramentas petrolíferas, equipamentos petrolíferos, máquinas de siderurgia e outras aplicações hidráulicas exigentes.

Materiais padrão

• Brass, aço zincado, aço inoxidável

• Selo: NBR, Viton, EPDM

Características

• As válvulas de poppet abrem automaticamente quando acopladas dentro da pressão de trabalho nominal para manter o fluxo rapidamente.

• As partes críticas são endurecidas para durabilidade.

• Compatível com a série PARKER 60, a série FASTER HNV, a série AEROQUIP FD45 e a série HANSEN HK.

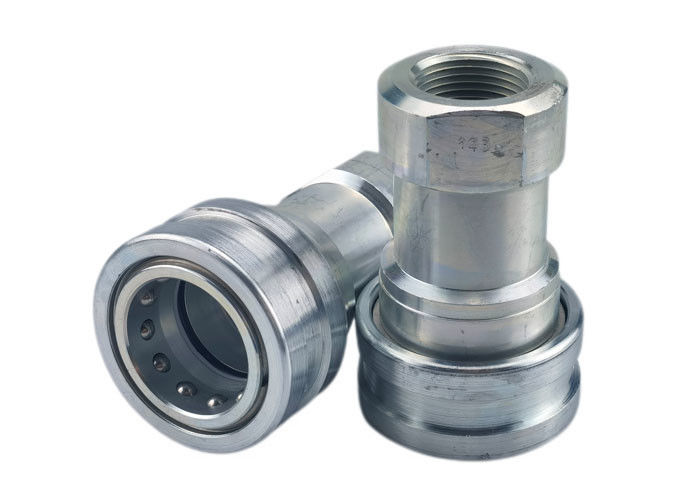

Tamanho do corpo	Partenho.	Fios	A	B	Através dos Planaltos
1/8"	CB-S1S-1FG	1/8-27	1.91	0.98	0.56
1/8"	CB-S1S-1FN	1/8-27	1.91	0.98	0.56
1/4"	CB-S2S-1FG	1/4-19	2.26	1.17	0.75
1/4"	CB-S2S-1FN	1/4 a 18	2.26	1.17	0.75
3/8"	CB-S3S-1FG	3/8-19	2.56	1.42	0.88
3/8"	CB-S3S-1FN	3/8-18	2.56	1.42	0.88
1/2"	CB-S4S-1FG	1 a 2 de 14	2.96	1.86	1.13
1/2"	CB-S4S-1FN	1 a 2 de 14	2.96	1.86	1.13
3/4"	CB-S6S-1FG	3/4-14	3.48	2.22	1.31
3/4"	CB-S6S-1FN	3/4-14	3.48	2.22	1.31
1 "	CB-S8S-1FG	1 a 11	4.13	2.61	1.75
1 "	CB-S8S-1FN	1 a 11	4.13	2.61	1.75

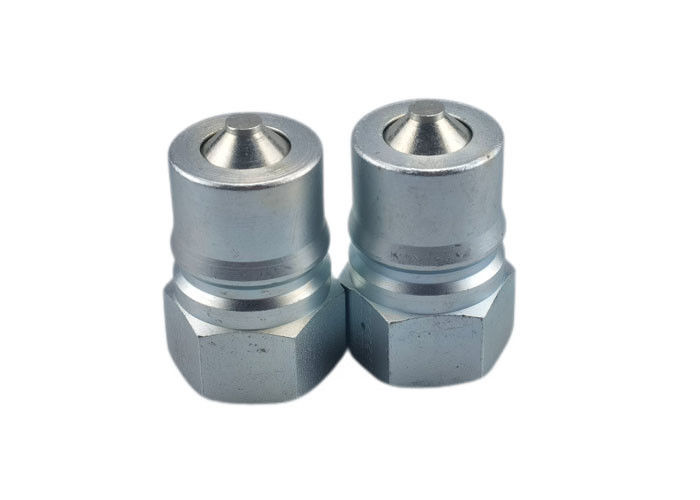

Tamanho do corpo	Partenho.	Fios	C	D	E	HEX
1/8"	CB-P1S-1FG	1/8-27	1.26	0.65	0.44	0.56
1/8"	CB-P1S-1FG	1/8-27	1.26	0.65	0.44	0.56
1/4"	CB-P2S-1FG	1/4-19	1.52	0.87	0.56	0.75
1/4"	CB-P2S-1FN	1/4 a 18	1.52	0.87	0.56	0.75
3/8"	CB-P3S-1FG	3/8-19	1.76	1.01	0.61	0.88
3/8"	CB-P3S-1FN	3/8-18	1.76	1.01	0.61	0.88
1/2"	CB-P4S-1FG	1 a 2 de 14	2.03	1.30	0.76	1.13
1/2"	CB-P4S-1FN	1 a 2 de 14	2.03	1.30	0.76	1.13
3/4"	CB-P6S-1FG	3/4-14	2.36	1.52	0.71	1.31
3/4"	CB-P6S-1FN	3/4-14	2.36	1.52	0.71	1.31
1 "	CB-P8S-1FG	1 a 11	2.85	1.88	0.97	1.63
1 "	CB-P8S-1FN	1 a 11	2.85	1.88	0.97	1.63
