Descrição do produto

CB-SPB-1F-KZD ISO 7241-B Acoplamento rápido hidráulico

O Carterberg CB-SPB-1F-KZD é um acoplamento rápido hidráulico de pressão média concebido para satisfazer os requisitos dimensionais da norma ISO 7241-B.ligação/desligação frequentesEste modelo está actualmente disponível apenas num corpo de latão.adequado para sistemas de fluidos de média pressão que exijam excelente resistência à corrosão e eficiência de custo.

Este acoplamento inclui os componentes do ficheiro e da tomada num conjunto combinado, garantindo um desempenho seguro e sem fugas, mesmo em condições de pressão fluídica flutuante.

Características fundamentais

• Conforme a norma ISO 7241-1 Série B

• Válvula de poppet auto-seladora para perda mínima de fluido

• Excelente desempenho em sistemas de pressão média (até 1000 psi)

• Indicado para funcionamento contínuo entre -20°C e +150°C

• Disponível em configurações com e sem válvulas

• Opções de fios: BSPP, NPT, SAE

Especificações técnicas

Tamanho (cm)	Pressão nominal (psi)	Taxa de fluxo (GPM)
1/8"	1000	1
1/4"	1000	3
3/8"	1000	6
1/2"	1000	12
3/4"	1000	28
1 "	1000	50
1_1/4"	800	75
1_1/2"	800	100
2 "	800	150

Intervalo de temperatura:-20°C a +150°C

Compatível com

O Carterberg CB-SPB-1F-KZD é totalmente intercambiável com os principais modelos de acoplamento rápido ISO B, incluindo:

• Série Parker 60

• Série HNV mais rápida

• Série Aeroquip FD45

• Série Hansen HK

Isto garante uma adaptação fácil e flexibilidade global da cadeia de abastecimento.

Aplicações típicas

• Linhas gerais de fluidos industriais

• Sistemas de transferência de água e agricultura

• Ferramentas hidráulicas e equipamento de construção

• Linhas de fabrico OEM

• Entrega de petróleo e produtos químicos

• Sistemas de manutenção portáteis

Visualização e dimensões do produto

O conjunto de acoplamento rápido CB-SPB-1F-KZD inclui os componentes do plugue e da tomada, projetados para as normas de dimensão ISO 7241-B. Abaixo estão as imagens e as referências dimensionais para cada parte.

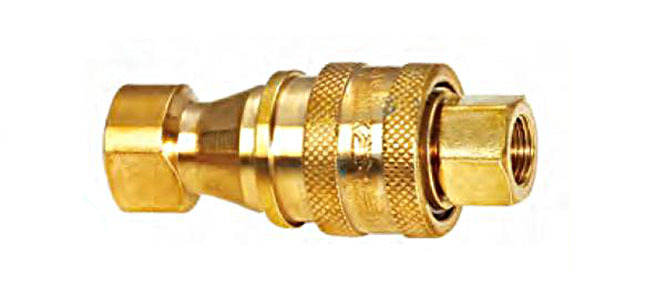

• Conjunto completo

CB-SPB-1F-KZD full coupling set – brass body with BSPP thread

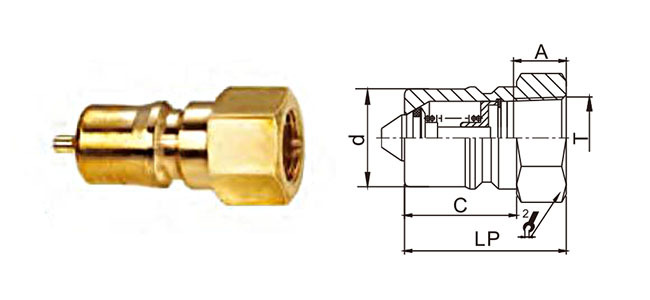

• Componente de enchufe CB-SPB-1M-KZD

Partenho.	LP	d	C	HEX2	A	T
CB-P1B-KZD	29	10.8	19	14	8	G1/8
CB-P2B-KZD	36	14.2	22.5	17	12.5	ZG1/4
CB-P3B-KZD	40	19	25	22	13	ZG3/8
CB-P4B-KZD	44	23.5	28	27	14	ZG1/2
CB-P6B-KZD	52	31.4	36	36	17	ZG3/4
CB-P8B-KZD	62	37.8	40	41	23	ZG1
CB-P10B-KZD	70	45	45	52	27	ZG1-1/4
CB-P12B-KZD	75	50	49	60	27	ZG1-1/2
CB-P16B-KZD	80	70	52	77	30	ZG2

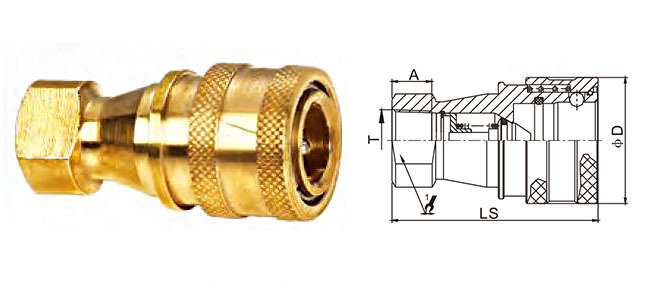

• Componente do soquete CB-SPB-1F-KZD

Partenho.	LS	Φ D	HEX1	A	T
CB-S1B-KZD	48	24	14	8	G1/8
CB-S2B-KZD	58	27	19	12.5	ZG1/4
CB-S3B-KZD	65	35	22	13	ZG3/8
CB-S4B-KZD	72.5	45	29	14	ZG1/2
CB-S6B-KZD	88	54	36	17	ZG3/4
CB-S8B-KZD	102	64.5	41	23	ZG1
CB-S10B-KZD	115	69	54	27	ZG1-1/4
CB-S12B-KZD	124	79	60	27	ZG1-1/2
CB-S16B-KZD	132	102	77	30	ZG2

Por que escolher CB-SPB-1F-KZD?

Características	Valor
Conforme à norma ISO 7241-B	Intercâmbio global
Válvula de auto-selagem	Prevenção de fugas durante a ligação/desligação
Opções de tamanho grande	Disponível de 1/8" a 2"
Construção de materiais de latão	Adaptável às exigências do sistema
Pressão nominal média	Confiável até 1000 psi

Páginas relacionadas

•Resumo da série ISO 7241-B

•Guia de intercâmbio de marcas para a norma ISO B

•Mais Carterberg Modelos ISO 7241-B

Pronto para encomendar?

Se você está substituindo uma unidade existente ou procurando para montagem OEM, nossa equipe pode ajudar a identificar o tipo de fio correto, configuração de vedação e tamanho da porta.

Por favor.Contacte-nos
