Name: cb spm 1f iso 7241 b acoplamento rápido hidráulico
Brand: Phidix Motion Controls (Shanghai) Co., Ltd.
SKU: CB-SPM-1F
Availability: InStock

Para casa > produtos > acoplamentos rápidos hidráulicos >

cb spm 1f iso 7241 b acoplamento rápido hidráulico

Lugar de origem:

China

Marca:

Carterberg

Certificação:

IATF16949

Número do modelo:

CB-SPM-1F

Contacte-nos

Solicite um orçamento

cb spm 1f iso 7241 b acoplamento rápido hidráulico

Detalhes do produto

Tipo:

acoplamento rápido hidráulico

Série:

ISO 7241-B

Tamanho:

1/8" - 2"

Materiais:

aço carbono, latão, aço inoxidável 303/316

Pressão nominal:

Até 5000 libras por polegada quadrada

Taxa de fluxo:

Até 200 gpm

Materiais do selo:

Buna-N,Neoprene,EPDM,FKM

faixa de temperatura:

Com base em material de foca

Termos de pagamento e envio

Quantidade de ordem mínima

Negociação

Preço

Negociável

Detalhes da embalagem

Cartão

Tempo de entrega

7-20 dias úteis

Termos de pagamento

L/C, D/A, D/P, T/T, Western Union

Habilidade da fonte

5000~20000 pc/month

PRODUTOS CONEXOS

Padrão hidráulico diagnóstico do acoplador rápido 42Mpa NPT da série 1/4 do paládio

Obtenha o melhor preço

Acoplador rápido hidráulico de alta pressão de face plana com manga de bloqueio 1/4 "

Obtenha o melhor preço

Fios de acoplamento hidráulico de alta pressão para a indústria do petróleo e do gás

Obtenha o melhor preço

Acoplamentos hidráulicos de ligação rápida, válvulas de flush face popet, tipo fechado

Obtenha o melhor preço

Contacte-nos

86-021-37214610

Contacte agora

Descrição do produto

CB-SPM-1F ISO 7241-B acoplamento rápido hidráulico

O CB-SPM-1F é o acoplamento rápido de tipo modular ISO 7241-B da Carterberg, projetado para OEMs, sistemas de manutenção e integradores que exigem flexibilidade de portabilidade e versatilidade de configuração.

Tal como outros acoplamentos Carterberg ISO B, este modelo apresenta uma válvula de auto-selagem e um mecanismo de bloqueio de esferas, mas é projetado com ênfase na integração de sistemas modulares,em que existem vários tipos de meios de comunicação, estilos de ligação, ou pressões de funcionamento coexistem.

Se você precisar de um modelo de acoplamento que possa se adaptar a uma variedade de tipos de conexão, o CB-SPM-1F é a sua escolha.

Características fundamentais

• Compatibilidade dimensional da norma ISO 7241-B

• Multiporte/multiconfiguração pronto construído para integração

• Aplicação modular em fluidos, pressões e tipos de ligação

• Estrutura do fecho de esferas para resistência às vibrações e segurar com segurança

• A válvula de poppet auto-seladora assegura ligações sem derramamento

• Compatível com toda a gama de vedações e materiais de carroçaria

• Suporta fios BSPP, NPT, SAE em várias faixas de tamanho

Compatibilidade do sistema e opções de selo

O CB-SPM-1F foi concebido tendo em mente a adaptabilidade, quer seja necessária mudança frequente na configuração da mangueira, vários tipos de fluidos ou substituições de equipamentos de campo, este modelo atende.

Material do selo	Temperatura máxima
Buna-N	-40°C a + 121°C
Neoprene	-54°C a +100°C
EPDM	-54°C a +149°C
FKM	-29°C a +204°C

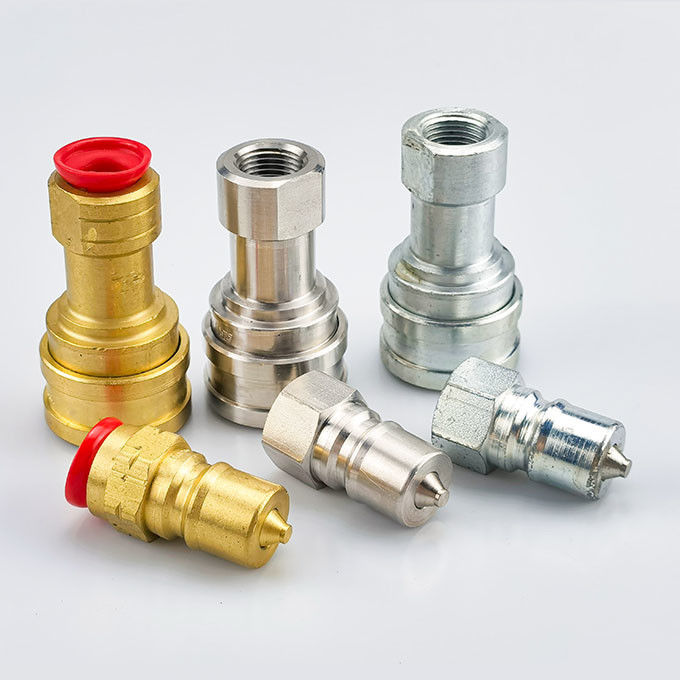

Disponível em:aço carbono, latão e aço inoxidávelopções para corresponder às necessidades da aplicação.

Especificações técnicas

Tamanho (cm)	Pressão nominal (psi)	Taxa de fluxo (gpm)
1/8"	4000	0.8
1/4"	5000	3
3/8"	4000	6
1/2"	5000	12
3/4"	4000	26
1 "	4000	50
1-1/4"	2900	76
1 1/2"	2175	99
2 "	1450	200

Temperatura de funcionamento:Baseado no selo selecionado
Opções de montagem:Variedade de tamanhos e estilos de fios

Visualização e dimensões do produto

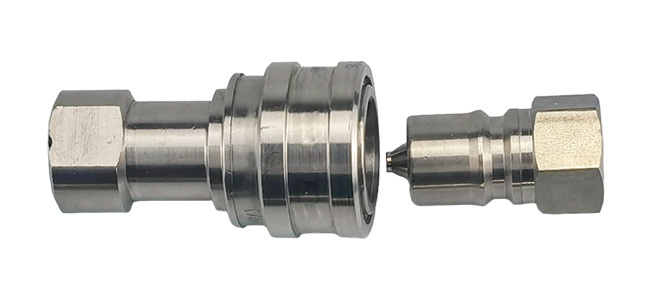

• Emparelhar conjuntos de tomadas e tomadas com fios variados

CB-SPM-1F ISO 7241-B quick coupling – plug and socket modular set

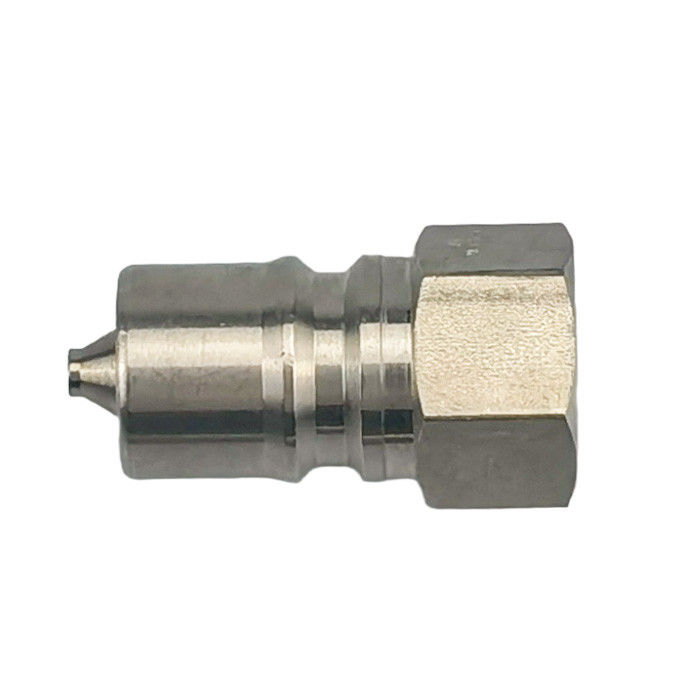

• Fecho com rosca que mostra a estrutura de bloqueio de esferas

Tamanho do corpo	Partenho.	Fios	C	D	E	HEX
1/8"	CB-P1S-1FG	1/8-27	1.26	0.65	0.44	0.56
1/8"	CB-P1S-1FG	1/8-27	1.26	0.65	0.44	0.56
1/4"	CB-P2S-1FG	1/4-19	1.52	0.87	0.56	0.75
1/4"	CB-P2S-1FN	1/4 a 18	1.52	0.87	0.56	0.75
3/8"	CB-P3S-1FG	3/8-19	1.76	1.01	0.61	0.88
3/8"	CB-P3S-1FN	3/8-18	1.76	1.01	0.61	0.88
1/2"	CB-P4S-1FG	1 a 2 de 14	2.03	1.30	0.76	1.13
1/2"	CB-P4S-1FN	1 a 2 de 14	2.03	1.30	0.76	1.13
3/4"	CB-P6S-1FG	3/4-14	2.36	1.52	0.71	1.31
3/4"	CB-P6S-1FN	3/4-14	2.36	1.52	0.71	1.31
1 "	CB-P8S-1FG	1 a 11	2.85	1.88	0.97	1.63
1 "	CB-P8S-1FN	1 a 11	2.85	1.88	0.97	1.63

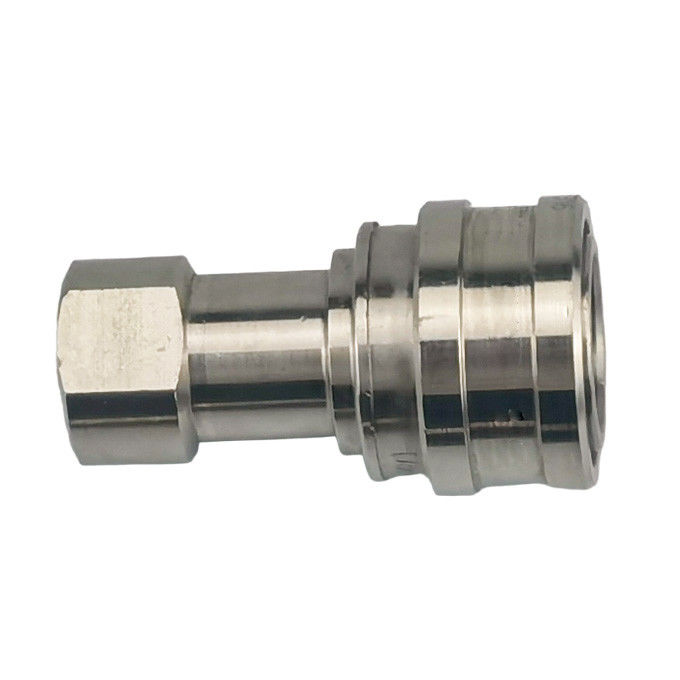

• Soquete desconectado mostrando válvula de poppet

Tamanho do corpo	Partenho.	Fios	A	B	Através dos Planaltos
1/8"	CB-S1S-1FG	1/8-27	1.91	0.98	0.56
1/8"	CB-S1S-1FN	1/8-27	1.91	0.98	0.56
1/4"	CB-S2S-1FG	1/4-19	2.26	1.17	0.75
1/4"	CB-S2S-1FN	1/4 a 18	2.26	1.17	0.75
3/8"	CB-S3S-1FG	3/8-19	2.56	1.42	0.88
3/8"	CB-S3S-1FN	3/8-18	2.56	1.42	0.88
1/2"	CB-S4S-1FG	1 a 2 de 14	2.96	1.86	1.13
1/2"	CB-S4S-1FN	1 a 2 de 14	2.96	1.86	1.13
3/4"	CB-S6S-1FG	3/4-14	3.48	2.22	1.31
3/4"	CB-S6S-1FN	3/4-14	3.48	2.22	1.31
1 "	CB-S8S-1FG	1 a 11	4.13	2.61	1.75
1 "	CB-S8S-1FN	1 a 11	4.13	2.61	1.75

Cenários de aplicação

Ao contrário dos acopladores de tipo fixo, o CB-SPM-1F se destaca em ambientes multi-port, multi-seal e multimídia, como:

• Máquinas OEM e conjuntos de sistemas personalizados

• Reboques móveis de ferramentas e veículos de serviço

• Transferência química com troca frequente de mangueiras

• Acessórios intercambiáveis em todos os tipos de fluidos

• Equipamentos compactos que exigem flexibilidade portuária

Compatibilidade de intercâmbio

CB-SPM-1F é funcionalmente intercambiável com:

• Série Parker 60

• Série HNV mais rápida

• Aeroquip FD45

• Série Hansen HK

Verifica o nosso Eu...Guia de intercâmbioPara referência por marca e tamanho do porto.

Por que escolher o CB-SPM-1F?

Características	Benefício
Instalação multiconfiguração	Ideal para sistemas hidráulicos híbridos
Compatibilidade com a norma ISO 7241-B	Corresponde aos principais padrões mundiais
Modularidade	Um produto, muitas aplicações
Substituibilidade em todo o sistema	Reduz a complexidade dos SKU

Modular vs. Padrão: Qual é a diferença?

Enquanto o CB-SP-1F serve como nosso modelo ISO B de base, o CB-SPM-1F é o seu parceiro adaptável para sistemas em evolução.

Se o seu sistema exige threads, portas ou selos intercambiáveis, este é o caminho de atualização inteligente.

Precisa de aconselhamento?

Deixe que a nossa equipa de engenheiros ajude com a compatibilidade do selo, a fixação do portão e a estratégia de instalação.

Por favor.Contacte-nos
