Name: cb spb 1f iso 7241 b acoplamento rápido hidráulico
Brand: Phidix Motion Controls (Shanghai) Co., Ltd.
SKU: CB-SPB-1F
Availability: InStock

Para casa > produtos > acoplamentos rápidos hidráulicos >

cb spb 1f iso 7241 b acoplamento rápido hidráulico

Place of Origin:

China

Marca:

Carterberg

Certificação:

IATF16949

Model Number:

CB-SPB-1F

Contacte-nos

Solicite um orçamento

cb spb 1f iso 7241 b acoplamento rápido hidráulico

Detalhes do produto

Type:

hydraulic quick coupling

series:

ISO 7241-B

Size:

1/8"-2"

Material:

carbon steel, brass, 303/316 stainless steel

Rated Pressure:

up to 3000 psi

Flow Rate:

up to 200 gpm

Seal materials:

Buna-N,Neoprene,EPDM,FKM

Temperature Range:

Based on seal material

Termos de pagamento e envio

Minimum Order Quantity

Negotiation

Preço

Negociável

Packaging Details

carton

Delivery Time

7-20 work days

Payment Terms

L/C,D/A,D/P,T/T,Western Union

Supply Ability

5000~20000 pc/month

PRODUTOS CONEXOS

Padrão hidráulico diagnóstico do acoplador rápido 42Mpa NPT da série 1/4 do paládio

Obtenha o melhor preço

Acoplador rápido hidráulico de alta pressão de face plana com manga de bloqueio 1/4 "

Obtenha o melhor preço

Fios de acoplamento hidráulico de alta pressão para a indústria do petróleo e do gás

Obtenha o melhor preço

Acoplamentos hidráulicos de ligação rápida, válvulas de flush face popet, tipo fechado

Obtenha o melhor preço

Contacte-nos

86-021-37214610

Contacte agora

Descrição do produto

CB-SPB-1F ISO 7241-B acoplamento rápido hidráulico

O CB-SPB-1F é a solução econômica e de poupança de espaço da Carterberg na nossa linha de acoplamentos hidráulicos ISO 7241-B.É concebido para designers de equipamentos e operadores de sistemas que necessitam de uma ligação fiável em sistemas compactos ou de baixa pressão, sem comprometer a intercambiabilidade ou o desempenho da vedação.

Este modelo integra o mesmo mecanismo de fecho de esferas e o mesmo design de válvulas como os nossos modelos de nível superior, mas com uma embalagem económica e uma configuração simplificada,tornando-o ideal para uso industrial generalizado.

Características fundamentais

• Conforme as dimensões da série B da norma ISO 7241-1

• Carroça compacta e leve ̇ ideal para espaços de instalação apertados

• O projeto de bloqueio de esferas garante um acoplamento rápido e sem ferramentas

• As válvulas autossegadoras minimizam a perda de fluido

• Adequado para sistemas de baixa a média pressão

• Disponível em aço carbono, latão ou opções inoxidáveis

• Rentabilidade sem sacrificar a compatibilidade

Opções de material e vedação

Projetado com a acessibilidade e a compatibilidade em mente, o CB-SPB-1F suporta vários materiais (aço, latão, inoxidável) e opções de vedação dependendo das necessidades do sistema:

Material do selo	Temperatura máxima
Buna-N	-40°C a + 121°C
Neoprene	-54°C a +100°C
EPDM	-54°C a +149°C
FKM	-29°C a +204°C

Ideal paralinhas de água, ar comprimido, sistemas de óleo hidráulico leve, e mais.

Especificações técnicas

Tamanho (cm)	Pressão nominal (psi)	Taxa de fluxo (gpm)
1/8"	3000	0.8
1/4"	2700	3
3/8"	2200	6
1/2"	2250	12
3/4"	2000	26
1 "	1500	50
1-1/4"	1200	76
1 1/2"	1500	99
2 "	700	200

•Tipos de montagem: roscado (BSPP / NPT / SAE)
•Temperatura de funcionamento: Baseado no selo selecionado

Visualização e dimensões do produto

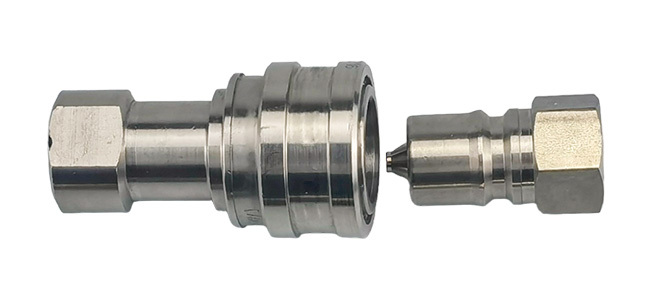

Este conjunto de acoplamentos apresenta uma tomada + tomada, concebido para uma instalação simples e uma configuração do sistema que tenha em conta os custos.

• Emparelhar conjuntos de tomadas e tomadas com fios variados

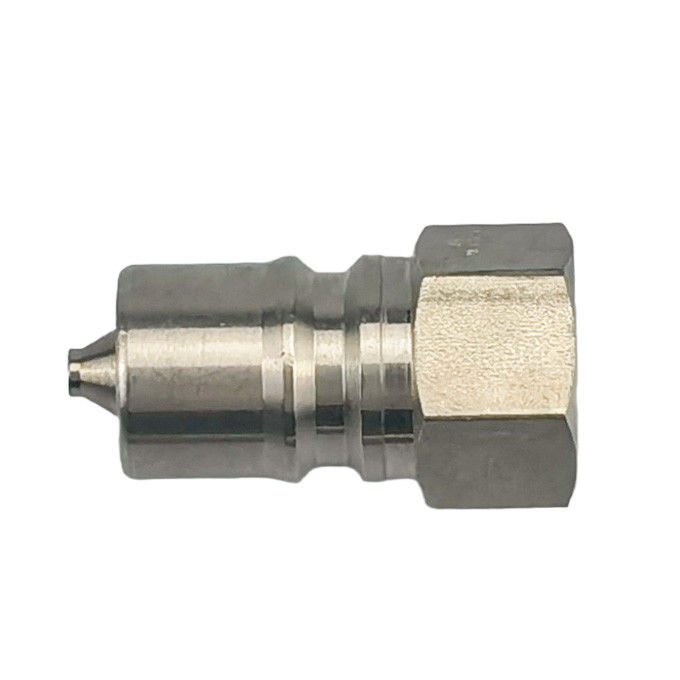

• Fecho com rosca que mostra a estrutura de bloqueio de esferas

Tamanho do corpo	Partenho.	Fios	C	D	E	HEX
1/8"	CB-P1B-1FG	1/8-27	1.26	0.65	0.44	0.56
1/8"	CB-P1B-1FG	1/8-27	1.26	0.65	0.44	0.56
1/4"	CB-P2B-1FG	1/4-19	1.52	0.87	0.56	0.75
1/4"	CB-P2B-1FN	1/4 a 18	1.52	0.87	0.56	0.75
3/8"	CB-P3B-1FG	3/8-19	1.76	1.01	0.61	0.88
3/8"	CB-P3B-1FN	3/8-18	1.76	1.01	0.61	0.88
1/2"	CB-P4B-1FG	1 a 2 de 14	2.03	1.30	0.76	1.13
1/2"	CB-P4B-1FN	1 a 2 de 14	2.03	1.30	0.76	1.13
3/4"	CB-P6B-1FG	3/4-14	2.36	1.52	0.71	1.31
3/4"	CB-P6B-1FN	3/4-14	2.36	1.52	0.71	1.31
1 "	CB-P8B-1FG	1 a 11	2.85	1.88	0.97	1.63
1 "	CB-P8B-1FN	1 a 11	2.85	1.88	0.97	1.63

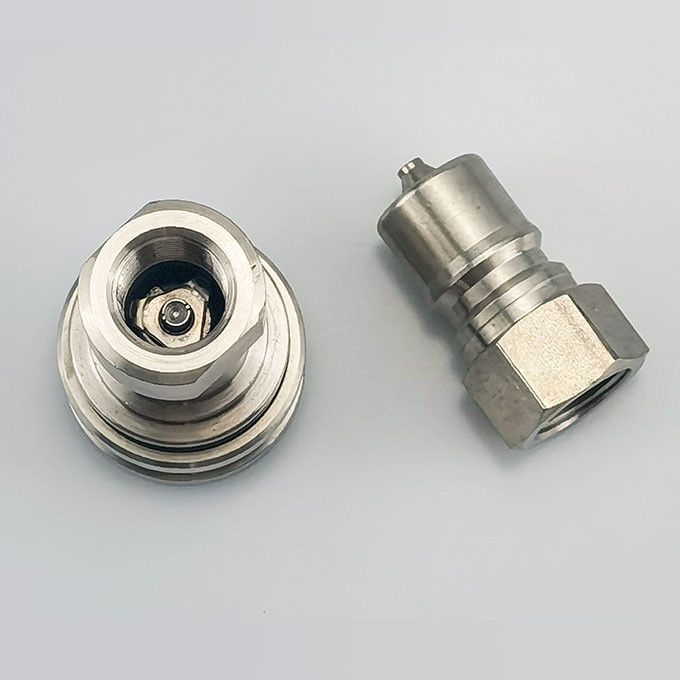

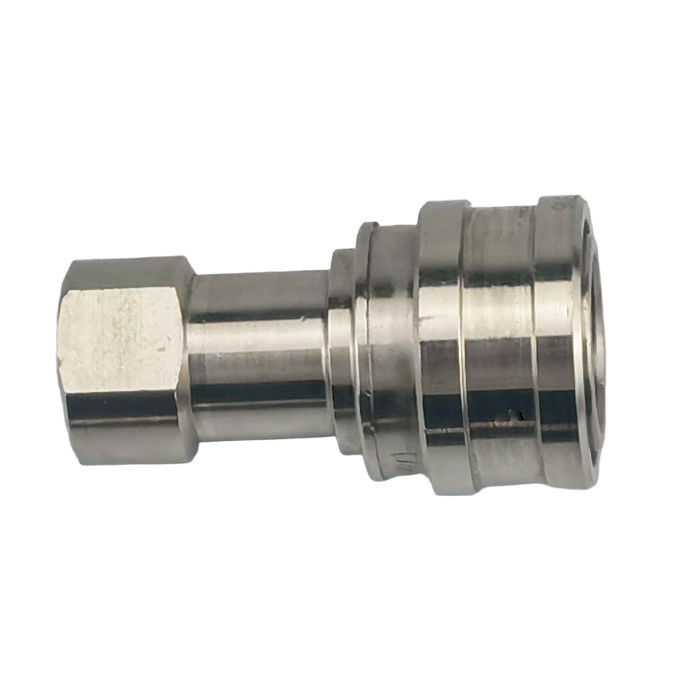

• Soquete desconectado mostrando válvula de poppet

Tamanho do corpo	Partenho.	Fios	A	B	Através dos Planaltos
1/8"	CB-S1S-1FG	1/8-27	1.91	0.98	0.56
1/8"	CB-S1S-1FN	1/8-27	1.91	0.98	0.56
1/4"	CB-S2S-1FG	1/4-19	2.26	1.17	0.75
1/4"	CB-S2S-1FN	1/4 a 18	2.26	1.17	0.75
3/8"	CB-S3S-1FG	3/8-19	2.56	1.42	0.88
3/8"	CB-S3S-1FN	3/8-18	2.56	1.42	0.88
1/2"	CB-S4S-1FG	1 a 2 de 14	2.96	1.86	1.13
1/2"	CB-S4S-1FN	1 a 2 de 14	2.96	1.86	1.13
3/4"	CB-S6S-1FG	3/4-14	3.48	2.22	1.31
3/4"	CB-S6S-1FN	3/4-14	3.48	2.22	1.31
1 "	CB-S8S-1FG	1 a 11	4.13	2.61	1.75
1 "	CB-S8S-1FN	1 a 11	4.13	2.61	1.75

Cenários de aplicação

O CB-SPB-1F é ideal para sistemas hidráulicos de carga média e conscientes do valor:

• Sistemas hidráulicos em equipamentos municipais ou de aluguer

• Linhas de água ou de ar em carrinhos de serviço público, circuitos de HVAC

• Linhas de distribuição de ar comprimido ou de fluidos não críticos

• Ferramentas agrícolas leves ou pulverizadores

• Sistemas OEM que dão prioridade ao orçamento e à compacidade

Compatibilidade de intercâmbio de marcas

O CB-SPB-1F corresponde a todas as dimensões da norma ISO 7241-B e substitui:

• Série Parker 60

• Série HNV mais rápida

• Aeroquip FD45

• Série Hansen HK

Veja o nosso relatório completoGuia de intercâmbio

Por que escolher o CB-SPB-1F?

Características	Valor
Tamanho compacto	Facilidade de inserção em instalações restritas
Projeto de bloqueio de esferas fiável	Ciclos de ligação/desligação suaves
Compatibilidade ampla	Intercambiáveis com marcas de ponta
Escolha consciente do orçamento	Ideal para sistemas escaláveis e de grande volume

Quando escolher a versão ¢B¢?

Se sua linha hidráulica não funciona sob pressão extrema ou estresse ambiental, e você precisa de um acoplamento rápido compacto, acessível e intercambiável, o CB-SPB-1F é o ajuste ideal.

É amplamente utilizado em ferramentas movidas a ar, carrinhos móveis de fluidos e veículos utilitários onde o custo e a pegada importam mais.

Pronto para discutir a adequação do sistema?

A nossa equipa pode aconselhá-lo sobre selecção de vedação, fio de montagem e compatibilidade com a pressão.

Por favor.Contacte-nos
