Lugar de origem:
SHANGHAI, CHINA
Marca:
carterberg
Certificação:
IATF16949
Número do modelo:
CB

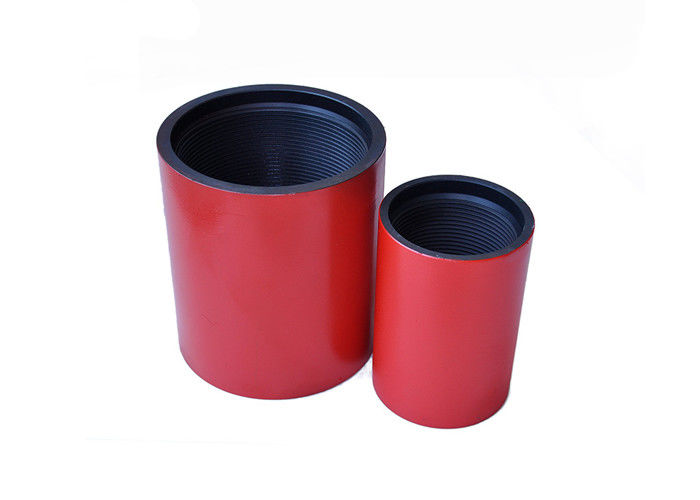

Acoplamento de tubulação utilizado para conectar tubulações API Acoplamento com fios em ambas as extremidades
Normalmente, a OD máxima do acoplamento da tubulação é de 4 1/2 ′′, uma vez que o tubo da tubulação é aplicado para as atividades de perfuração (no interior da tubulação está a haste de sucção para perfuração / bombeamento do óleo),O tipo de acoplagem é mais variado e rigoroso do que o de caixa, mais utilizado é o acoplamento de tipo espesso (acoplamento interno e externo), em resumo éAcoplamento UEE, é a mais favorável nas conexões de tubos. Tubo com ligação de acoplamento de extremidade da UE (EUE) também chamado UPTBG. Por causa da extremidade da tubulação é espessada (perturbada),a tensão de ligação é melhor do que a acoplagem de apoio- acoplamento de suporte, outro tipo utilizado para ligações de tubos, tem a mesma espessura do corpo do tubo, denominado extremidade NU (NUE) tubulação ou TBG.
Acoplamento de tubos
Características
O acoplamento de tubos de óleo pode resolver o problema da fratura por fadiga no acoplamento existente devido à concentração de tensão.A extremidade do tubo de óleo está ligada à parede interna do acoplamento por um fio cônicoA parte final do corpo de acoplamento e o tubo de óleo estão ligados com o mesmo fio de fio plano.Ele pode evitar o acidente de quebra da corda do tubo de poço de petróleo efetivamente.
|
Tubo de tubulação Diâmetro externoEm) |
Tubo de tubulaçãoDiâmetro exterior(mm) | Diâmetro externo do acoplamento(mm) | MiDimensões mínimasmm) | Diâmetro do recessão (mm) |
Largura do rolamento Cara Regular (mm) |
Diâmetro máximo da face do rolamento (mm) | Massa ((Kg) | |||||||||
| NUE | UEE | NUE | UEE | NUE | UEE | NUE | UEE | NUE | UEE | NUE | UEE | |||||
| Regular |
Especial Autorização |
Regulares com convecção especial |
Especial Autorização |
Regular |
Especial Autorização |
|||||||||||
| 1.9 | 48.26 | 55.88 | 63.50 | - Não. | 95.25 | 98.42 | 49.86 | 54.76 | 1.59 | 3.18 | 52.07 | 58.34 | - Não. | 0.56 | 0.84 | - Não. |
| 2 3/8 | 60.32 | 73.02 | 77.80 | 73.91 | 107.95 | 123.82 | 61.93 | 67.46 | 4.76 | 3.97 | 66.68 | 71.83 | 69.90 | 1.28 | 1.55 | 1.07 |
| 2 7/8 | 73.02 | 88.90 | 93.17 | 87.88 | 130.18 | 133.35 | 74.63 | 80.16 | 4.76 | 5.56 | 80.98 | 85.88 | 83.24 | 2.34 | 2.40 | 1.55 |
| 3 e meio | 88.90 | 107.95 | 114.30 | 106.17 | 142.88 | 146.05 | 90.50 | 96.85 | 4.76 | 6.35 | 98.42 | 104.78 | 100.71 | 3.71 | 4.10 | 2.38 |
| 4 | 101.60 | 120.65 | 127.00 | - Não. | 146.05 | 152.40 | 103.20 | 109.55 | 4.76 | 6.35 | 111.12 | 117.48 | - Não. | 4.35 | 4.82 | - Não. |
| Quatro e meio | 114.30 | 132.08 | 141.30 | - Não. | 155.58 | 158.75 | 115.90 | 122.25 | 4.76 | 6.35 | 123.19 | 130.96 | - Não. | 4.89 | 6.05 | - Não. |
Os nossos serviços:
| 1Design personalizado, OEM está disponível. |
| 2- Atendimento pós-venda profissional. |
| 3Baixo MOQ, pacote padrão, entrega rápida. |
| 4Desconto especial e proteção são fornecidos aos nossos distribuidores. |
| 5Como um vendedor honesto, sempre usamos matéria-prima superior, equipamentos avançados,técnicos qualificados e rigoroso controle de qualidade para garantir que nossos produtos sejam acabados em alta qualidade e característica estável. |
