Lugar de origem:
Xangai, China
Marca:
Carterberg
Certificação:
IATF16949
Número do modelo:
acoplamentos rápidos hidráulicos roscados
| Recurso | Descrição |
|---|---|
| Engate Rosqueado Seguro | Evita desconexões por vibração ou picos de pressão. |
| Capacidade de Conexão com Pressão Residual | Acoplamento seguro mesmo quando a pressão hidráulica está presa. |
| Construção Robusta | Opções de aço endurecido ou latão de alta resistência, resistente à fadiga e a choques. |
| Múltiplas Configurações de Válvulas | Face plana, dupla vedação e tubular para controle de mídia. |
| Versatilidade do Material de Vedação | Vedações NBR, Viton ou EPDM para vários fluidos e faixas de temperatura. |
| Padrões de Rosca Internacionais | Compatibilidade BSP, NPT e métrica. |
| Opções de Resistência à Corrosão | Revestimento de zinco amarelo ou zinco-níquel para ambientes agressivos. |
| Tipo de Acoplamento | Descrição | Melhor Para |
|---|---|---|

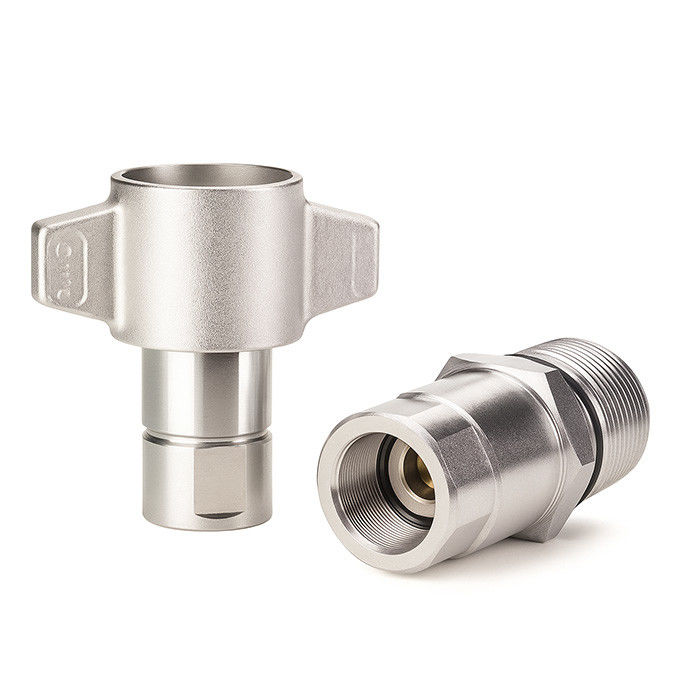

| Rosca com Porca Borboleta | Rosca manual de passo fino, ideal para manuseio de pressão residual. | Mineração, macacos hidráulicos |

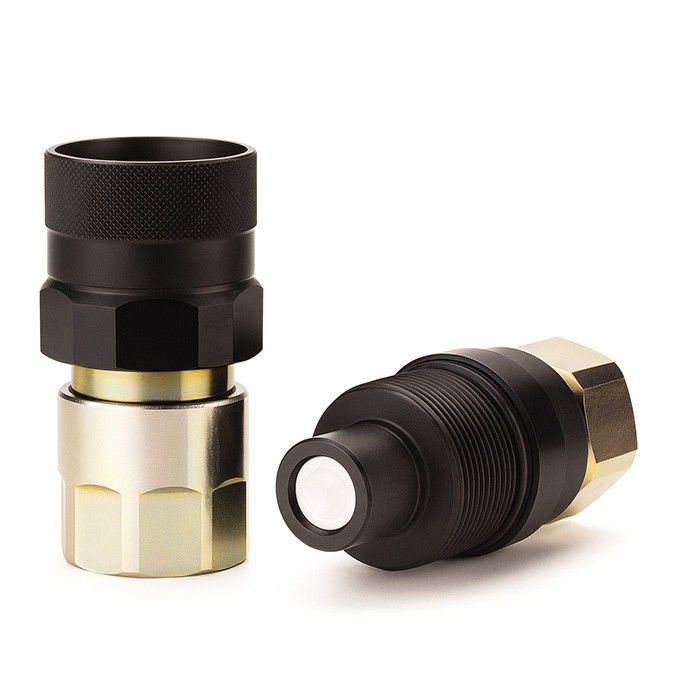

| Face Plana + Trava Rosqueada | Desconexão limpa, sem derramamento e resistente à vibração. | Plataformas de petróleo, plataformas móveis |
| Rosqueado Compacto com Trava de Manga | Perfil curto, exterior selado, proteção contra poeira e detritos. | Veículos utilitários, instalações estreitas |
| Acoplamento Rosqueado de Latão | Econômico, resistente à corrosão, com classificação de baixa pressão. | Equipamentos de serviço rodoviário, sistemas de serviço leve |
Sistemas hidráulicos que operam de forma confiável em ambientes agressivos geralmente dependem de conexões de troca rápida rosqueadas que são estruturalmente estáveis, seguramente conectadas e têm desempenho consistente. A seguir, uma comparação de parâmetros e uma visão geral das características típicas dos principais modelos da série rosqueada Carterberg, que podem ser rapidamente selecionados de acordo com diferentes pressões de trabalho, requisitos de vedação e cenários de aplicação.
Visão Geral dos Parâmetros do Modelo
| Modelo | Classificação de Pressão | Faixa de Tamanho | Tipo de Vedação | Características Distintas | Aplicações Típicas |
| CB-SPS-3FN-FD86 | 750 PSI | 1" / 1-1/4" | FKM / EPDM | Design de face plana, conexão de pressão residual, manga resistente | Equipamentos de construção, hidráulica móvel |
| CB-SPS-3FN-96 | 3000 PSI | 1" / 1-1/4" | FKM / EPDM | Corpo compacto, perda de fluido minimizada, resistente à vibração | Escavadeiras, ferramentas de alto fluxo |
| CB-HYDRAV-KD | 6525 PSI | 1/4" a 1-1/2" | NBR / FKM | Válvula resistente, corpo de empurrar e puxar, travamento robusto | Agricultura, caminhões de serviço de mineração |
| CB-SPB-3FN | 3000 PSI | 1/4" a 1" | NBR / FKM | Intercâmbio ISO, vedação dupla, cromagem | Veículos militares, unidades de energia |
| CB-SPS-3FN-BC | 4000 PSI | 1/2" a 1-1/2" | NBR / FKM | Cabeça compacta, alta capacidade de fluxo, resistente a impactos | Caminhões de serviço utilitário, guindastes móveis |
| CB-SPS-3FN-BE | 5000 PSI | 3/4" a 2" | NBR | Rosca ACME, conectar sob pressão residual, compatível com Faster/VOF | Petróleo e Gás, plataformas de alta pressão |
| CB-SPS-3FN-BA | 10000 PSI | 1/4" a 1-1/2" | NBR / FKM | Manga de segurança, face plana, tampa de poeira integrada | Máquinas florestais, hidráulica ferroviária |
| CB-SPS-3FN-CVV | 5000 PSI | 3/8" a 1" | FKM | Aço inoxidável, resistente à corrosão, capacidade de alta temperatura | Offshore, processamento de alimentos |
| CB-SPS-3FN-W26000 | 9425 PSI | 1/4" a 1-1/2" | FKM | Vedações Viton, antivibração, corpo gravado a laser | Sistemas terrestres aeroespaciais, construção pesada |
| CB-SPS-3FN-W6000 | 15.950 PSI | 1/4" a 2" | FKM / EPDM | Construção robusta, tolerante a picos de pressão, manga com código de cores | Mineração, plataformas de perfuração móveis |
| CB-SPS-3FN-WA56000 | 10000 PSI | 1/4" / 3/8" | FKM | Mini corpo, furo estreito, aprimoramento da vedação estática | Circuitos hidráulicos compactos, ferramentas automatizadas |
Interpretação de aplicação típica e detalhes do modelo
• CB-SPS-3FN-FD86 é uma solução de troca rápida resistente projetada pela Carterberg para equipamentos hidráulicos móveis. Ele adota uma estrutura de válvula plana e vedação dupla, o que pode efetivamente reduzir o risco de vazamento de óleo durante a desconexão. O sistema de carcaça com travamento espiral suporta a conexão de pressão residual, especialmente adequado para estações de vazamento inseridas repetidamente e ambientes de construção. ⬆Ver detalhes →
• CB-SPS-3FN-96 continua as vantagens estruturais da série FD86, mas é mais adequado para os requisitos de alto fluxo de dispositivos compactos. Seu design de corpo curto reduz a interferência de instalação e é adequado para cenários como britadores e ferramentas hidráulicas portáteis com espaço limitado. ⬆ Ver detalhes →
• CB-HYDRAV-KD é um conector de troca rápida de nível industrial com alto nível de confiabilidade, combinado com uma estrutura de conexão de encaixe e espiral de travamento resistente, adequado para sistemas de veículos de manutenção de mineração e agrícolas que exigem resposta rápida e conexão de alta frequência. ⬆ Ver detalhes →
• CB-SPB-3FN é conhecido por sua intercambialidade ISO e design de vedação dupla, tornando-o particularmente adequado para atualizar e substituir plataformas hidráulicas em sistemas padronizados ou indústrias militares. O tratamento de cobre chave aprimora sua resistência à corrosão. ⬆ Ver detalhes →
• CB-SPS-3FN-BC enfatiza a estrutura compacta e a proteção contra impactos, adaptando-se a ambientes como veículos de trabalho em alta altitude e equipamentos de resgate de emergência, garantindo a confiabilidade da vedação em fortes vibrações e inserções frequentes. ⬆ Ver detalhes →
• CB-SPS-3FN-BE adota espiral ACME e diâmetro de grande porte, suporta conexão de pressão residual e é compatível com os sistemas Faster OGV/Stucchi VOF, tornando-o uma escolha ideal para campos de alta pressão, como petróleo e gás. ⬆ Ver detalhes →
• CB-SPS-3FN-BA incorpora uma manga de trava de segurança e um anel externo à prova de poeira para aumentar a estabilidade operacional em ambientes agressivos, tornando-o adequado para cenários como equipamentos florestais e veículos de manutenção ferroviária que exigem resistência extremamente alta ao tombamento. ⬆ Ver detalhes →
• CB-SPS-3FN-CVV adota ferro inoxidável de qualidade alimentar e vedação Viton de alta temperatura, que pode resistir à corrosão e é adequado para sistemas com requisitos de alta limpeza, como plataformas offshore, sistemas de limpeza, equipamentos farmacêuticos, etc. ⬆ Ver detalhes →
• CB-SPS-3FN-W26000 é uma solução de troca rápida de alta pressão extrema com estrutura antivibração e anti-travamento, bem como capacidades de vedação de alta temperatura e alta pressão. É particularmente adequado para suporte terrestre de aviação e equipamentos pesados de construção rodoviária. ⬆ Ver detalhes →
• CB-SPS-3FN-W6000 é um modelo resistente projetado pela Carterberg para mineração subterrânea e plataformas hidráulicas remotas, adequado para pressão de 6000 PSI e possuindo resistência eficaz ao impacto hidráulico. ⬆ Ver detalhes →
• CB-SPS-3FN-WA56000 pertence ao mini conector de troca rápida de alta pressão, adequado para inserção rápida em sistemas ultracompactos, e o design de vedação interna otimiza ainda mais a eficiência do controle de fluidos. ⬆ Ver detalhes →
