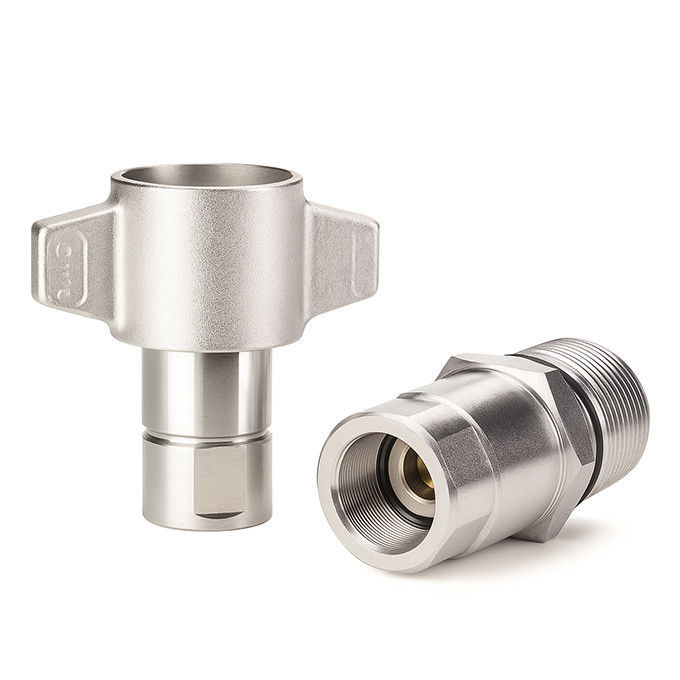

CB-SPS-3FN-FD86 acoplador hidráulico de ligação por fio
O CB-SPS-3FN-FD86 é o avançado acoplamento rápido hidráulico de ligação de fios da Carterberg, projetado para sistemas de alto impulso onde os aumentos de pressão e a limpeza do fluido são críticos.Com base numa configuração de freno a seco, porca de asa/porca hexadecimal, assegura uma ligação segura e uma perda mínima de fluido, mesmo quando operado sob contrapressão.
Projetado para indústrias como mineração, sistemas de ferramentas hidráulicas e transferência de fluidos montados em paredes, este acoplamento possui uma estrutura de válvula tubular e vedação secundária de metal a metal,oferecendo um desempenho robusto até 5000 PSI.
Características fundamentais
•Fios para ligação com porca de asa ou hexadecimal
Permite a ligação sob pressão (até 750 psi) sem risco de ruptura do fluido.
•Projeto de válvula de ruptura seca
Minimiza a perda de fluido e evita a inclusão de ar durante a ligação/desligação.
•Anéis de reserva de teflon + vedação de metal a metal
Assegura uma elevada resistência a impulsos e uma longa vida útil da vedação, mesmo sob ciclos térmicos.
•Perfil do fio Acme
Resiste à irritação, melhora o alinhamento e suporta conexão repetida em ambientes difíceis.
•Flange de aço para montagem de painéis/paredes
A flange opcional simplifica a integração em conjuntos de sistemas rígidos.
Especificações técnicas
| Parâmetro |
Valor |
| Modelo |
CB-SPS-3FN-FD86 |
| Tipo |
Fios para ligação, ruptura seca |
| Estilo de ligação |
Nozes de asa ou de hexadecimal |
| Tipo de válvula |
Tubular, duplo desligamento |
| Material do selo |
Buna-N (NBR) |
| Material do corpo |
Aço carbono de alta resistência com revestimento trivalente de zinco |
| Selo de reserva |
PTFE (teflão) |
| Pressão de funcionamento máxima |
5,000 PSI |
| Conexão sob pressão |
Até 750 PSI |
| Opção de montagem |
Flange de aço (opcional) |
| Tamanhos disponíveis |
1", 1-1/4" |

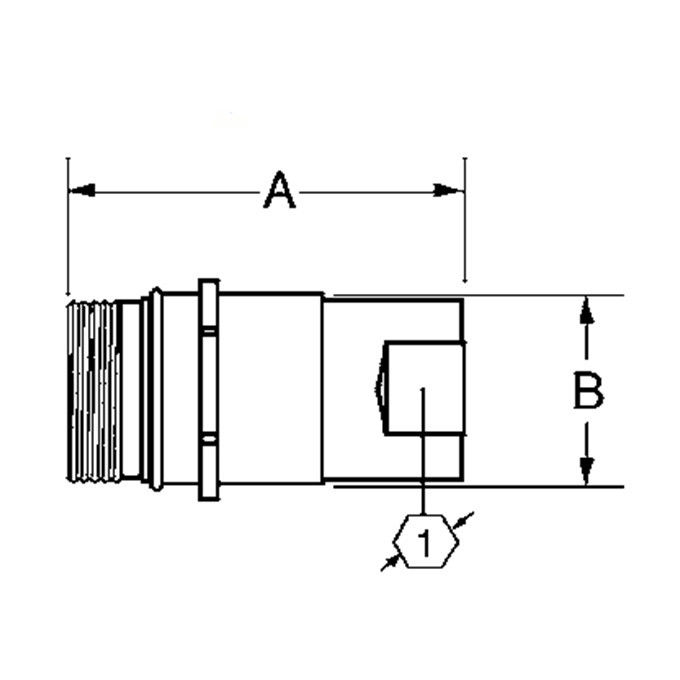

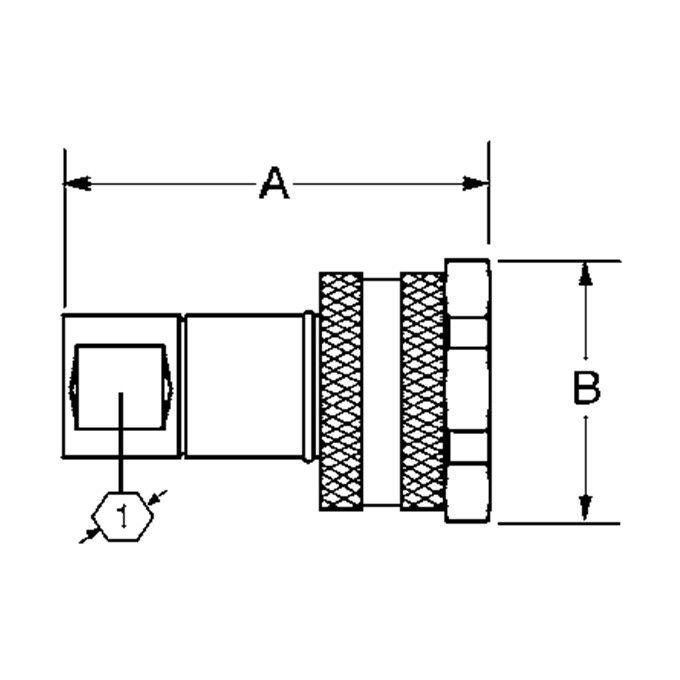

Visão geral dimensional
Fêmea (Socket)
Masculino (Vídeo)
| Tamanho do corpo |
Partenho. |
Fios |
A |
B |
HEX |
| 1 " |
CB-S8S-3FN-G |
1-11 1/2 |
4.98 |
4.50 |
- |
| 1 " |
CB-S8S-3FN-G |
1-11 1/2 |
4.98 |
2.81 |
1.62 |
| 1 " |
CB-P8S-3FN-G |
1-11 1/2 |
4.40 |
2.11 |
1.75 |
Aplicações
• Máquinas de mineração
• Sistemas de ferramentas hidráulicas
• Equipamentos móveis de alta pressão
• Linhas de transferência montadas em painéis
• Unidades de manutenção de petróleo e gás
Carterberg Engenharia Insight
O CB-SPS-3FN-FD86 não é apenas mais um encaixe de fio para conectar.Combinandodesempenho de válvula de alto impulso, tolerância à pressão residual e roscas acme robustasCarterberg garante estabilidade a longo prazo onde outros falham.
Seja em operações de minas profundas ou estações de reparação móveis pressurizadas, este acoplamento resiste a vibrações, contaminação,e danos por sobre-aperto, tornando-a uma solução ideal para aplicações de missão crítica.
Interessado em folhas técnicas ou amostras?
Entre em contacto para obter desenhos CAD, orientações de compatibilidade ou para solicitar um orçamento.
A série hidráulica roscada da Carterberg é compatível com a IATF16949 e pronta para especificação personalizada.
