Lugar de origem:
Xangai, China
Marca:
Carterberg
Certificação:
IATF16949
Número do modelo:
CB-SPS-3FN-BE

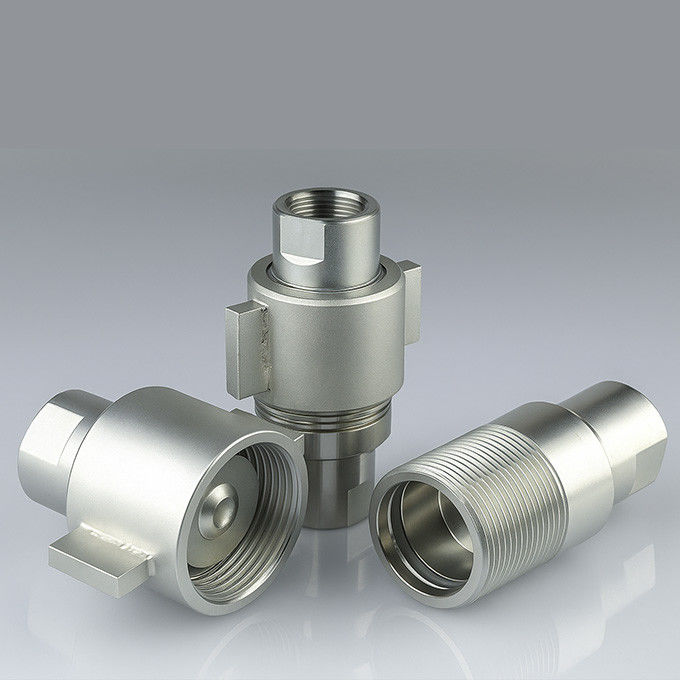

CB-SPS-3FN-BE é um acoplador rápido hidráulico de aço resistente da Carterberg, projetado para sistemas de transferência de fluidos de alta pressão que operam em óleo e gás, plataformas de perfuração, e veículos de construção. Com uma manga de travamento com porca borboleta e perfil de rosca ACME, ele permite uma conexão manual rápida, mesmo sob pressão residual—sem a necessidade de ferramentas.
Este modelo apresenta uma válvula de corte duplo de desconexão a seco, núcleo de aço endurecido e vedação de borracha nitrílica para evitar vazamentos sob ciclos térmicos e de pressão exigentes. Totalmente compatível com os padrões de intercâmbio comuns, oferece uma opção de retrofit ideal para operações internacionais.
| Parâmetro | Valor |
|---|---|
| Modelo | CB-SPS-3FN-BE |
| Tipo de Conexão | Rosca para Conectar (Porca Borboleta, Rosca ACME) |
| Tipo de Válvula | Duplo Corte, Desconexão a Seco |
| Material da Vedação | NBR (Buna-N) |
| Material do Corpo | Aço carbono com revestimento de zinco |
| Tamanhos Nominais | 3/4", 1", 1-1/4", 1-1/2", 2" |
| Pressão Nominal | 5000 PSI (Todos os Tamanhos) |
| Vazão Nominal (GPM) | 50, 74, 127, 185, 264 (dependendo do tamanho) |
| Faixa de Temperatura | –30°C a +120°C |
| Intercâmbio | Faster OGV, Stucchi VOF |

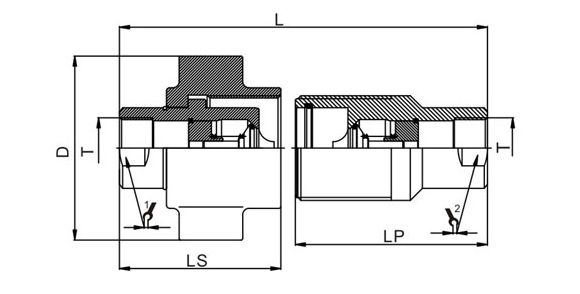

| Tamanho do Corpo | PARTNO. | L | LS | LP | Φ D | HEX1 | HEX2 | T |
| 3/4" | CB-S6B-3FN-A | 123.5 | 71.8 | 83.2 | 77 | S31.8对边 | S31.8对边 | G3/4" |
| 1" | CB-S8B-3FN-A | 153 | 87.3 | 105.8 | 105 | S41.3对边 | S41.3对边 | G1" |
| 1-1/4" | CB-S10B-3FN-A | 197.8 | 113 | 136.8 | 116 | S50.8对边 | S50.8对边 | G1-1/4" |
| 1-1/2" | CB-S10B-3FN-A | 219.6 | 127 | 151.2 | 145 | S57对边 | S57对边 | G1-1/2" |
| 2" | CB-S10B-3FN-A | 255 | 154.5 | 179 | 170 | S74对边 | S74对边 | G2 |
| Característica | Benefício |
|---|---|
| Rosca ACME + manga com porca borboleta | Engate suave e alta resistência ao torque |
| Conexão com pressão residual | Fácil de usar para o operador durante a manutenção em campo |
| Válvula de desconexão a seco | Risco reduzido de contaminação e derramamento |
| Vedação padronizada | Compatível com fluidos à base de Skydrol e minerais |
