Lugar de origem:
Xangai, China
Marca:
Carterberg
Certificação:
IATF16949
Número do modelo:
CB-SPS-3FN-CVV
| Parâmetro | Valor |
|---|---|
| Modelo | CB-SPS-3FN-CVV |
| Tipo de ligação | Cadeia com rosca com anel de bloqueio |
| Tipo de válvula | Desligamento duplo |
| Material do selo | NBR (Buna-N) |
| Material do corpo | Aço cromado |
| Tamanhos disponíveis | 1/4", 3/8", 1/2", 3/4", 1" |
| Pressão nominal | 5000 PSI (1/4", 3/8", 1/2") 4500 PSI (3/4", 1") |
| Fluxo nominal (GPM) | 3, 6, 12, 28, 50 |
| Intervalo de temperatura | ¥20°C a +120°C |
| Compatibilidade de intercâmbio | Série CVV mais rápida, Série Stucchi VD |

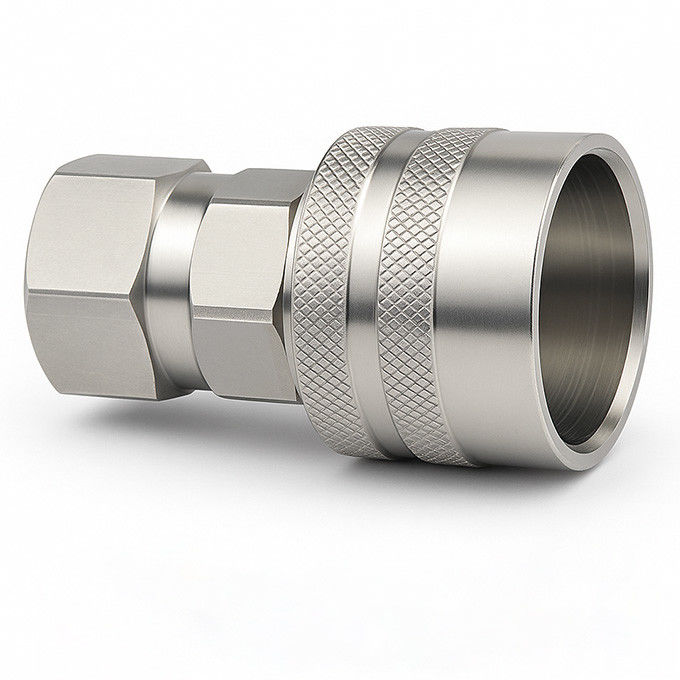

Fêmea (Socket)
| PARTE NÃO. | LS | D | HEX1 | HEX3 | A | T |
| CB-S2S-CVV | 58.6 | 34 | S19六角 | S30 para o lado | 13 | G1/4 NPT1/4 |
| CB-S3S-BA | 66.5 | 34 | S22六角 | S30 para o lado | 13 | G3/8 NPT3/8 |
| CB-S4S-BA | 76.5 | 42 | S27六角 | S36 para o lado | 18 | G1/2 NPT1/2 |
| CB-S6S-BA | 89.5 | 48 | S36六角 | S41 para o lado | 18 | G3/4 NPT3/4 |
| CB-S8S-BA | 105.5 | 56.5 | S41六角 | S51 para o lado | 24.5 | G1 NPT1 |

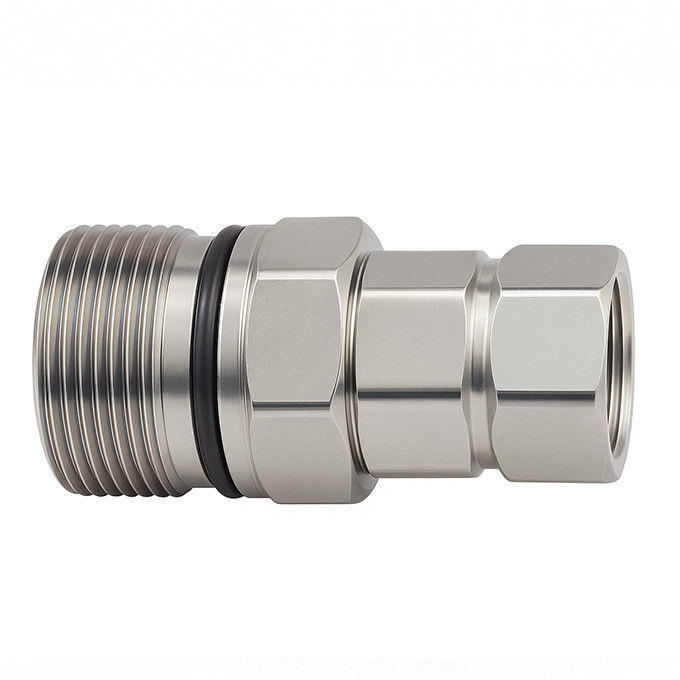

Módulo 2 - Módulo 3
| PARTE NÃO. | LP | d | HEX2 | A | T |
| CB-P2S-CVV | 60 | M24*2 | S19六角 | 13 | G1/4 NPT1/4 |
| CB-P3S-BA | 55.3 | M28*2 | S22六角 | 13 | G3/8 NPT3/8 |
| CB-P4S-BA | 61.5 | M36*2 | S27六角 | 18 | G1/2 NPT1/2 |
| CB-P6S-BA | 83.5 | M42*2 | S36六角 | 18 | G3/4 NPT3/4 |
| CB-P8S-BA | 94.5 | M48*3 | S41六角 | 24.5 | G1 NPT1 |
| Características | Função |
|---|---|
| Conexão com rosca de fecho de manga | Forte aderência e integridade de pressão sob vibração |
| Válvula de duplo fechamento | Desligação à prova de fugas durante a utilização frequente |
| Revestimento anti-ferrugem | Desempenho estável ao ar livre |
| Anel de retenção da válvula | Assegura o assento e o alinhamento da válvula positiva |
