Número do modelo:
CB-SPL-10F

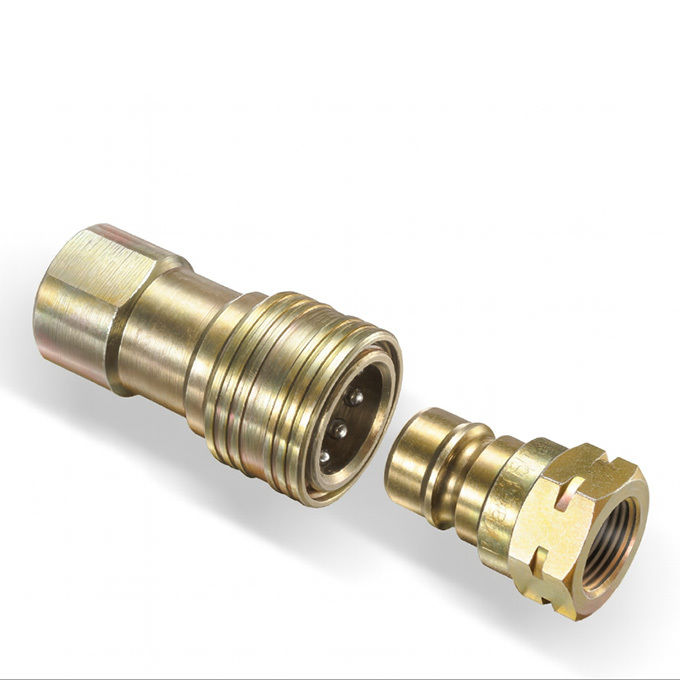

CB-SPL-10F está em conformidade com os padrões de geometria estabelecidos pela ISO 7241-1 A, garantindo um encaixe perfeito em sistemas hidráulicos globais. Abaixo estão as características dimensionais por tamanho:
| Tamanho ISO | Diâmetro Nominal (mm) | L1 (mm) | L2 (mm) | Ø1 (mm) | Ø2 (mm) | F (Rosca) | Peso (g) |
|---|---|---|---|---|---|---|---|
| 1/4” | 6.3 | 68 | 36 | 25 | 19 | G 1/4 / NPT 1/4 | 94 |
| 3/8” | 10 | 76 | 41.5 | 30 | 23 | G 3/8 / NPT 3/8 | 139 |
| 1/2” | 12.5 | 91 | 49 | 38 | 27 | G 1/2 / NPT 1/2 | 238 |
| 3/4” | 20 | 110 | 61.5 | 48 | 35 | G 3/4 / NPT 3/4 | 484 |
| 1” | 25 | 128 | 71.5 | 53 | 41 | G 1 / NPT 1 | 670 |
Todas as medidas referem-se à metade do soquete na posição conectada.
Cada tamanho oferece desempenho otimizado para pressão com queda de pressão mínima na viscosidade padrão do óleo. Os valores abaixo são baseados em óleo hidráulico de 30 cSt a 40°C.
| Tamanho ISO | Pressão Máxima de Trabalho (bar/psi) | Taxa de Vazão (Δp = 1 bar) | Vazamento (ml) |
|---|---|---|---|
| 1/4” | 315 / 4565 | 6.3 l/min | 0.35 |
| 3/8” | 315 / 4565 | 10 l/min | 1.5 |
| 1/2” | 250 / 3625 | 12.5 l/min | 2.6 |
| 3/4” | 250 / 3625 | 20 l/min | 8.5 |
| 1” | 200 / 2900 | 25 l/min | 13 |
CB-SPL-10F permite a seleção flexível de materiais e vedações, dependendo da exposição à aplicação (temperatura, compatibilidade química, pressão do sistema).
| Componente | Material Padrão | Opcional |
|---|---|---|
| Corpo / Manga | Aço zincado (sem Cr6) | Aço inoxidável sob consulta |
| Válvula | Aço zincado | – |
| Esferas | Aço inoxidável | – |
| Molas | Aço carbono | Aço inoxidável |
| Vedações | NBR (nitrilo) | FKM (Viton) |
Faixa de Temperatura:
• NBR: -20°C a +100°C
• FKM: -20°C a +200°C
