Lugar de origem:
China
Marca:
carterberg
Certificação:
IATF16949
Número do modelo:
CB-SP-10F-TG

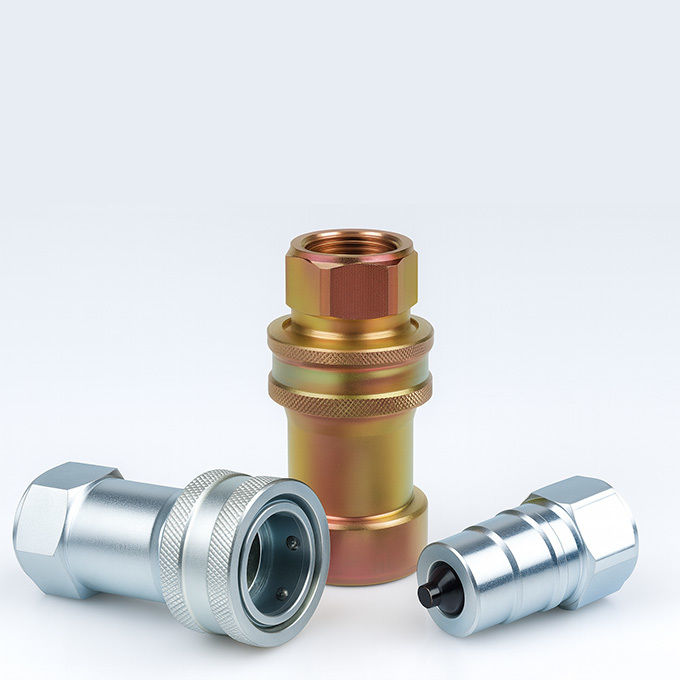

O CB-SP-10F-TG é um acoplamento rápido hidráulico de aço carbono projetado para as exigências industriais robustas. Projetado de acordo com a norma ISO 7241-A, este modelo integra um plugue tipo válvula, oferecendo conexões seguras e sem vazamentos em sistemas hidráulicos de alta pressão e alto fluxo.
Ao contrário dos acoplamentos padrão, o CB-SP-10F-TG combina componentes críticos endurecidos com um sistema de válvula de gaveta confiável para garantir o controle eficiente do fluxo e minimizar a perda de fluido. É uma solução ideal para usuários que precisam de durabilidade sem o custo premium do aço inoxidável.
• Design de Plugue com Válvula Incorporada
Garante o desligamento automático durante a desconexão, reduzindo o derramamento e a contaminação de fluidos.
• Mecanismo de Travamento por Esfera
Mantém uma conexão firme e resistente à vibração em condições exigentes.
• Componentes Endurecidos
Maior resistência ao desgaste para uma vida útil prolongada, mesmo em ambientes de alto ciclo.
• Usinagem de Precisão
Usinado a partir de estoque de aço carbono sólido com tolerância dimensional confiável e precisão de vedação.
• Compatibilidade ISO 7241-A
Totalmente intercambiável com as séries Parker 6600, Faster ANV, Aeroquip 5600 e Hansen HA 15000.
| Tamanho do Corpo (polegada) | 3/4" | 1" |
|---|---|---|
| Pressão Nominal (PSI) | 3000 | 3000 |
| Vazão Nominal (GPM) | 28 | 50 |
| Faixa de Temperatura | -20°C a +120°C | |
| Material da Vedação (Padrão) | NBR | |
| Material | Aço Carbono (Cromado) |
Curva de Desempenho:
Desempenho de queda de pressão disponível mediante solicitação. Teste padrão baseado em óleo ISO 200SUS a 38°C.

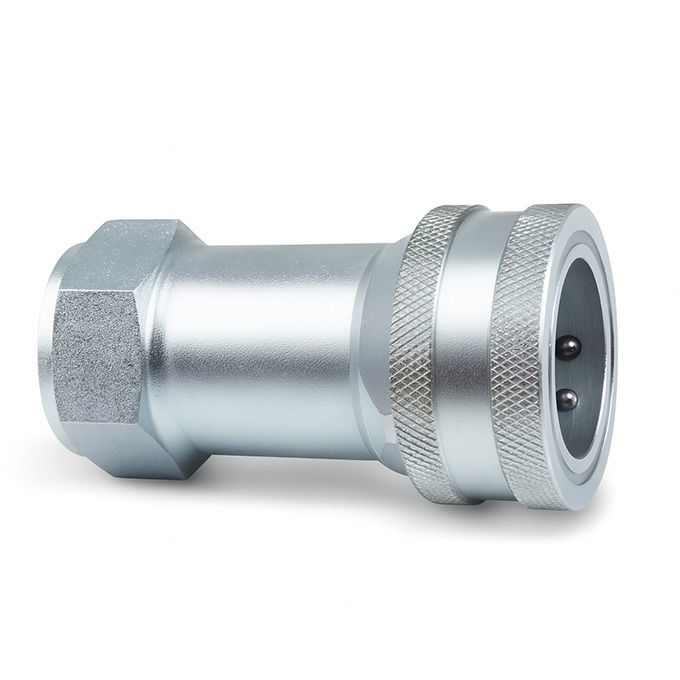

Fêmea (Soquete)
| PARTNO. | LS | Φ D | HS | A | T |
| CB-S6S-TG | 85 | 49 | S38 | 19 | G3/4 NPT3/4 |
| CB-S8S-TG | 98.5 | 57 | S44.5 | 23 | G1 NPT1 |

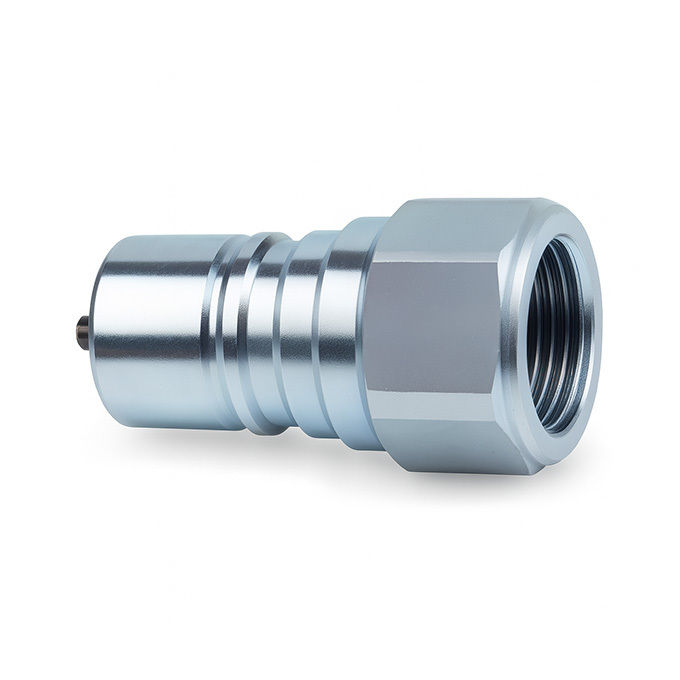

Macho (Plugue)
| PARTNO. | LP | d | C | HP | A | T |
| CB-P6S-TG | 57 | 29 | 29 | S35 | 19 | G3/4 NPT3/4 |
| CB-P8S-TG | 65 | 34.3 | 34.3 | S41 | 23 | G1 NPT1 |
O CB-SP-10F-TG é adequado para uma ampla gama de setores industriais, incluindo:
• Equipamentos de Construção – Escavadeiras, carregadeiras, rompedores de rocha
• Máquinas Florestais – Colheitadeiras de árvores, trituradores
• Sistemas Agrícolas – Implementos hidráulicos, pulverizadores
• Ferramentas Industriais – Prensas, máquinas de moldagem por injeção
• Circuitos Hidráulicos Gerais – Transferência de fluido em sistemas móveis e estacionários de média pressão
