acoplamentos hidráulicos de duplo desligamento com perda de fluido zero

Procurando um modelo diferente ou mais tamanhos de acoplamentos ISO 7241-B?Revisão geral da série ISO 7241-B

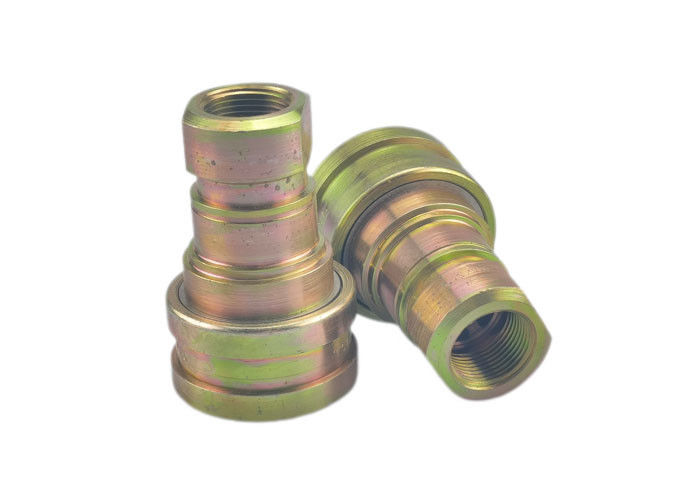

Acoplamentos hidráulicos de duplo desligamento - Acessórios de desconexão rápida sem vazamento para máquinas de construção pesadas

Os acoplamentos hidráulicos de duplo desligamento CB-SPL-1FG e CB-SPM-1FG são projetados para transferência de fluido confiável em sistemas hidráulicos e de construção exigentes.Com um diâmetro superior a 50 mm, estes acoplamentos garantem o mínimo de derrames durante a operação do equipamento, a manutenção ou a substituição de componentes, reduzindo os riscos ambientais e o tempo de inatividade operacional.

Materiais padrão

• Brass, aço zincado, aço inoxidável
• Selo: NBR, Viton, EPDM

Características

1. As válvulas de poppet abrem automaticamente quando acopladas dentro da pressão de trabalho nominal para manter o fluxo rapidamente.
2. As partes críticas são endurecidas para durabilidade.
3. Compatível com a série PARKER 60, a série FASTER HNV, a série AEROQUIP FD45 e a série HANSEN HK.
4.

   Tamanho do corpo	Partenho.	Fios	A	B	Através dos Planaltos
   1/8"	CB-S1S-1FG	1/8-27	1.91	0.98	0.56
   1/8"	CB-S1S-1FN	1/8-27	1.91	0.98	0.56
   1/4"	CB-S2S-1FG	1/4-19	2.26	1.17	0.75
   1/4"	CB-S2S-1FN	1/4 a 18	2.26	1.17	0.75
   3/8"	CB-S3S-1FG	3/8-19	2.56	1.42	0.88
   3/8"	CB-S3S-1FN	3/8-18	2.56	1.42	0.88
   1/2"	CB-S4S-1FG	1 a 2 de 14	2.96	1.86	1.13
   1/2"	CB-S4S-1FN	1 a 2 de 14	2.96	1.86	1.13
   3/4"	CB-S6S-1FG	3/4-14	3.48	2.22	1.31
   3/4"	CB-S6S-1FN	3/4-14	3.48	2.22	1.31
   1 "	CB-S8S-1FG	1 a 11	4.13	2.61	1.75
   1 "	CB-S8S-1FN	1 a 11	4.13	2.61	1.75

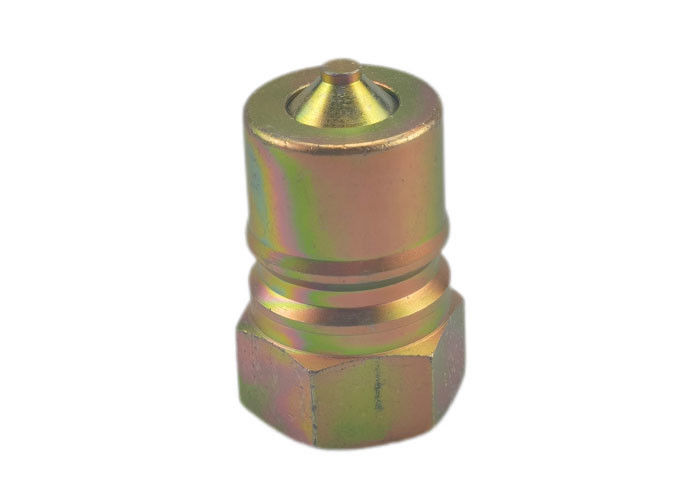

   Tamanho do corpo	Partenho.	Fios	C	D	E	HEX
   1/8"	CB-P1S-1FG	1/8-27	1.26	0.65	0.44	0.56
   1/8"	CB-P1S-1FG	1/8-27	1.26	0.65	0.44	0.56
   1/4"	CB-P2S-1FG	1/4-19	1.52	0.87	0.56	0.75
   1/4"	CB-P2S-1FN	1/4 a 18	1.52	0.87	0.56	0.75
   3/8"	CB-P3S-1FG	3/8-19	1.76	1.01	0.61	0.88
   3/8"	CB-P3S-1FN	3/8-18	1.76	1.01	0.61	0.88
   1/2"	CB-P4S-1FG	1 a 2 de 14	2.03	1.30	0.76	1.13
   1/2"	CB-P4S-1FN	1 a 2 de 14	2.03	1.30	0.76	1.13
   3/4"	CB-P6S-1FG	3/4-14	2.36	1.52	0.71	1.31
   3/4"	CB-P6S-1FN	3/4-14	2.36	1.52	0.71	1.31
   1 "	CB-P8S-1FG	1 a 11	2.85	1.88	0.97	1.63
   1 "	CB-P8S-1FN	1 a 11	2.85	1.88	0.97	1.63
