CB-SPM-10F Aço inoxidável Hidráulico Acoplamento rápido (1 "MENA FEMANA, ISO 7241-A)

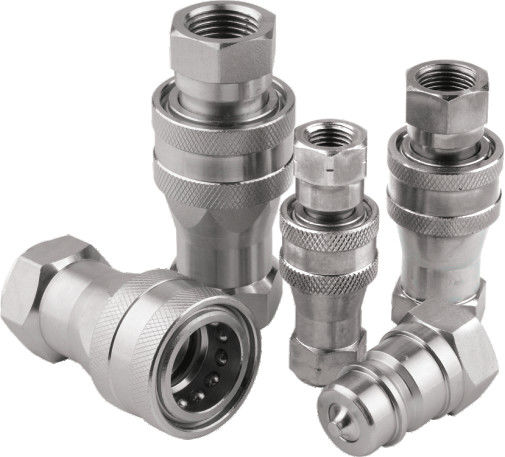

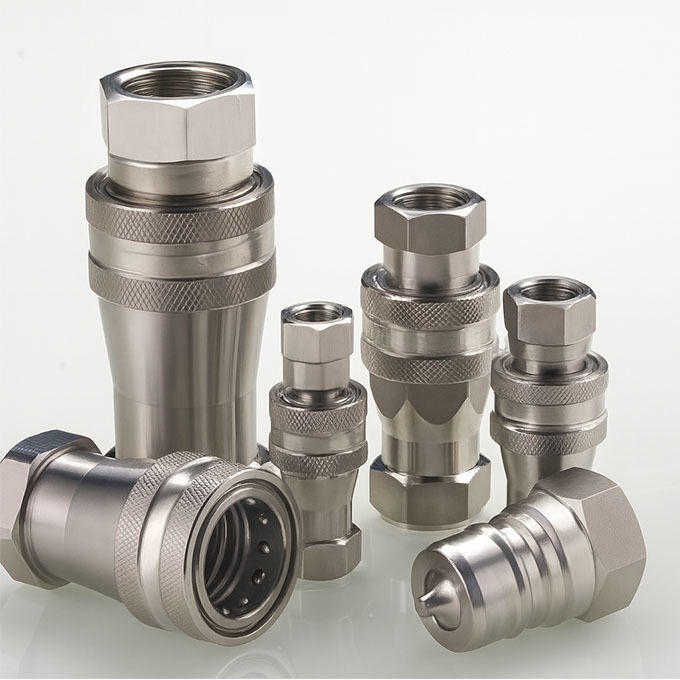

O CB-SPM-10F é um acoplamento rápido hidráulico de 1 polegada, projetado e fabricado de acordo com o padrão internacional ISO 7241-A.Construído com um corpo de aço inoxidável (SUS304 ou SUS316) e uma válvula de desligamento de estilo Poppet, fornece uma conexão confiável e estanque em sistemas hidráulicos de alta pressão.
Esse modelo é amplamente utilizado em equipamentos móveis, circuitos hidráulicos OEM e ambientes corrosivos, onde o desempenho, a compatibilidade e a facilidade de manutenção são essenciais.
Procurando a linha completa de acoplamento ISO 7241-A?
Principais recursos
•Ajuste padronizado- Intercambiável com Parker 6600, ANV mais rápido, aeroquip 5600 e Hansen Ha Series.
• rProjeto de válvula obust-O mecanismo interno da válvula de poppet fornece desligamento automático durante a desconexão.
•Resistência à corrosão- SUS304 ou SUS316 Aço inoxidável disponível, ideal para aplicações exigentes.
• hTamanho do Iigh-Flow 1 ”- Lida com volumes maiores e níveis de pressão em sistemas hidráulicos de 1 ”.
•Várias opções de threads- Os threads G (BSP), NPT e BSPP estão disponíveis mediante solicitação.
•Opções de vedação- vedações NBR padrão, com FKM (Viton) ou EPDM opcional.
Construção técnica

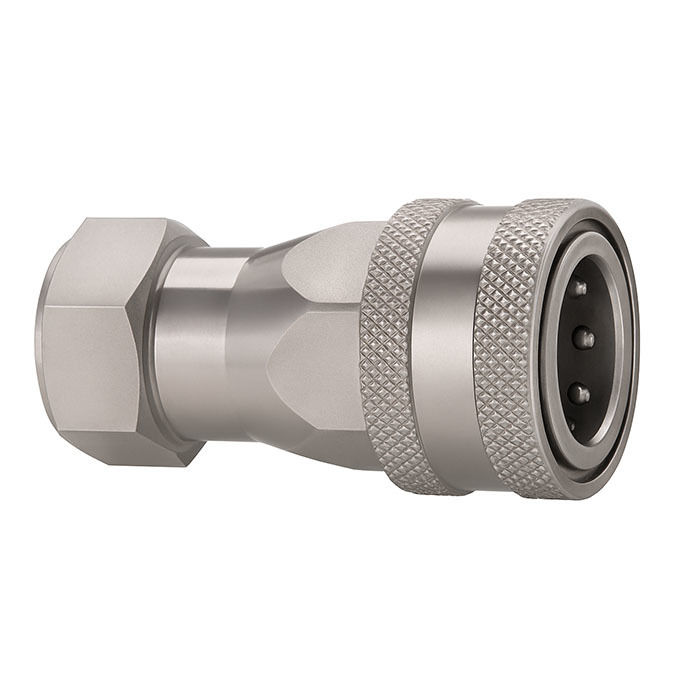

O CB-SPM-10F possui um corpo de soquete feminino com uma manga serrilhada integrada para conexão manual e desconexão.Internamente, uma válvula de poppet com mola garante o fechamento seguro para evitar a perda e contaminação por fluidos durante o desacoplamento.
Esse modelo suporta pressões de trabalho até 3000 psi (dependendo do tamanho do sistema) e é adequado para sistemas estáticos e móveis que requerem manutenção rápida e baixa de inatividade.
Visão geral dimensional
Fêmea (soquete)
| Tamanho do corpo |
Partno. |
Ls |
Φ D |
Hs |
UM |
T |
| 1/4 " |
CB-S2M-10f |
50 |
26 |
19*6 |
13 |
G1/4 Npt1/4 |
| 3/8 " |
CB-S3M-10f |
60 |
31.5 |
22*6 |
14 |
G3/8 Npt3/8 |
| 1/2 " |
CB-S4M-10f |
68 |
39 |
27*6 |
16 |
G1/2 Npt1/2 |
| 3/4 " |
CB-S6M-10f |
80 |
48 |
34*6 |
18 |
G3/4 Npt3/4 |
| 1 " |
CB-S8M-10f |
99.5 |
53 |
41*6 |
21 |
G1 Npt1 |
| 1-1/4 " |
Cb-s10m-10f |
112 |
69 |
50*6 |
25 |
G1-1/4 Npt1-1/4 |
| 1-1/2" |
Cb-s12m-10f |
127.5 |
84.5 |
60*6 |
25.5 |
G1-1/2 NPT1-1/2 |
| 2" |
Cb-s16m-10f |
158 |
99 |
75*6 |
26 |
G2 Npt2 |

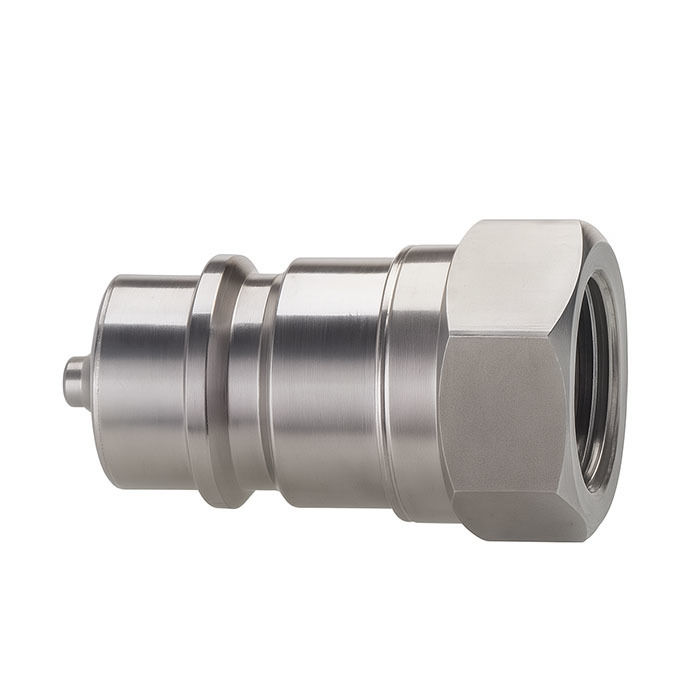

Masculino (plug)
| Tamanho do corpo |
Partno. |
LP |
C |
HP |
UM |
T |
| 1/4 " |
Cb-P2M-10f |
35.5 |
15 |
19*6 |
13 |
G1/4 Npt1/4 |
| 3/8 " |
Cb-P3M-10f |
42 |
26.5 |
22*6 |
14 |
G3/8 Npt3/8 |
| 1/2 " |
Cb-P4M-10f |
46 |
26.5 |
27*6 |
16 |
G1/2 Npt1/2 |
| 3/4 " |
Cb-P6M-10f |
54 |
28 |
34*6 |
18 |
G3/4 Npt3/4 |
| 1 " |
Cb-P8M-10f |
65.5 |
35 |
41*6 |
21 |
G1 Npt1 |
| 1-1/4 " |
Cb-P10M-10f |
70 |
45 |
50*6 |
25 |
G1-1/4 Npt1-1/4 |
| 1-1/2" |
Cb-P12m-10f |
78 |
51 |
60*6 |
25.5 |
G1-1/2 NPT1-1/2 |
| 2" |
Cb-P16M-10f |
98 |
61 |
75*6 |
26 |
G2 Npt2 |
Guia de seleção de material e selo
SUS304-Proteção de corrosão econômica
SUS316- Resistência aprimorada à água salgada, produtos químicos e clima extremo
SEALs:
• NBR: óleos hidráulicos de uso geral
• FKM (Viton): alta temperatura, fluidos sintéticos
• EPDM: água-glicol, sistemas de éster fosfato
Essas combinações permitem que os engenheiros configurem o CB-SPM-10F para ambientes específicos, como offshore, agricultura ou mineração.
Gráfico de compatibilidade
| Modelo Carterberg |
Parker |
Mais rápido |
Aeroquip |
Hansen |
| CB-SPM-10F |
6600-10 |
ANV 10 |
5600-10 |
HA 15000-10F |
Verifique se a compatibilidade do encadeamento e a configuração de vedação ao substituir os acopladores existentes.
Aplicações
• Escavadeiras e carregadores de rodas
• Acessórios florestais
• Máquinas de mineração subterrânea
• Unidades de energia hidráulica
• pulverizadores agrícolas
Esse modelo é frequentemente selecionado por técnicos de manutenção e engenheiros de OEM que precisam de um acoplador padrão global que seja robusto, favorável ao serviço e compatível entre as marcas.
Perguntas frequentes (FAQ)
P: O CB-SPM-10F é compatível com a Parker 6600 Series?
A: Sim.Ele corresponde às dimensões e ao desempenho funcional, incluindo estrutura de válvulas e ação de travamento.
P: Qual é a diferença entre as versões SUS304 e SUS316?
R: O SUS316 fornece maior resistência à corrosão para uso na exposição marinha, química ou ao ar livre.
P: Qual selo devo usar?
A: NBR se adequa à maioria dos sistemas;Use FKM para temperaturas mais altas, ou EPDM para fluidos à base de água.
