CB-SPL-10F ISO 7241-A Acoplamento rápido hidráulico de aço inoxidável
OCombinação rápida hidráulica CB-SPL-10FÉ concebido em pleno cumprimento doISO 7241-1 Apadrão internacional, oferecendo uma solução segura e de alto desempenho para ligação de fluidos em sistemas hidráulicos modernos.Fabricado com um robusto corpo de aço revestido de zinco e equipado com um mecanismo de bloqueio de esferas e duas válvulas de desligamento, esta série asseguradesconexão segura e sem fugassob condições exigentes.
Provado atravésMáquinas agrícolas, equipamento de obras públicas e circuitos hidráulicos industriais, CB-SPL-10F representa um substituto confiável para acopladores globalmente reconhecidos comoHansen H-15000, Parker 6600 e ANV mais rápido.
Características e benefícios principais
•Projeto de válvula de desligamento duplo
Previne a perda de fluido durante a ligação e desconexão, mantendo a limpeza do sistema e reduzindo os riscos de segurança.
•Resistência à alta pressão
Rated até 315 bar / 4565 psi, dependendo do tamanho, tornando-o adequado para aplicações hidráulicas móveis ou industriais de alta carga.
•Mecanismo de bloqueio da bola seguro
O acoplamento utiliza um sistema de bloqueio de esferas com uma manga enrugada para garantir um engate firme e resistência a vibrações ou puxa acidental.
•Combinação de tração para ligação
A operação semiautomática simplifica a instalação e a manutenção em campo.
•Materiais duráveis
• Corpo / Manga / válvula:Aço revestido com zinco (bicromado)
• Molas: aço ou aço inoxidável
• Esferas: aço inoxidável
• Selo: padrão NBR, FKM (Viton) opcional para circuitos de fluidos de alta temperatura
•Intercambiável com as principais marcas
Totalmente compatível com Parker 6600, Faster ANV, Aeroquip 5600, e Hansen H-15000 série.
•Opção de puxar e empurrar disponível
Para o tamanho 1/2 ′′, uma versão push-pull está disponível com uma manga montada na parede para a funcionalidade de ligação/desligação automática.
Especificações técnicas
| Tamanho ISO |
Diâmetro nominal (mm) |
Pressão de trabalho máxima (bares/psi) |
Fluxo @ ∆p 1 bar (l/min) |
Derramamento (ml) |
Opções de thread |
Intervalo de temperatura (NBR / FKM) |
| 1/4 |
6.3 |
315 / 4565 |
6.3 |
0.35 |
G / TNP |
-20°C a +100°C / +200°C |
| 3/8 |
10 |
315 / 4565 |
10 |
1.5 |
G / TNP |
-20°C a +100°C / +200°C |
| 1/2 ̊ |
12.5 |
250 / 3625 |
12.5 |
2.6 |
G / TNP |
-20°C a +100°C / +200°C |
| 3/4 |
20 |
250 / 3625 |
20 |
8.5 |
G / TNP |
-20°C a +100°C / +200°C |
| 1 ¢ |
25 |
200 / 2900 |
25 |
13 |
G / TNP |
-20°C a +100°C / +200°C |
Visão geral dimensional

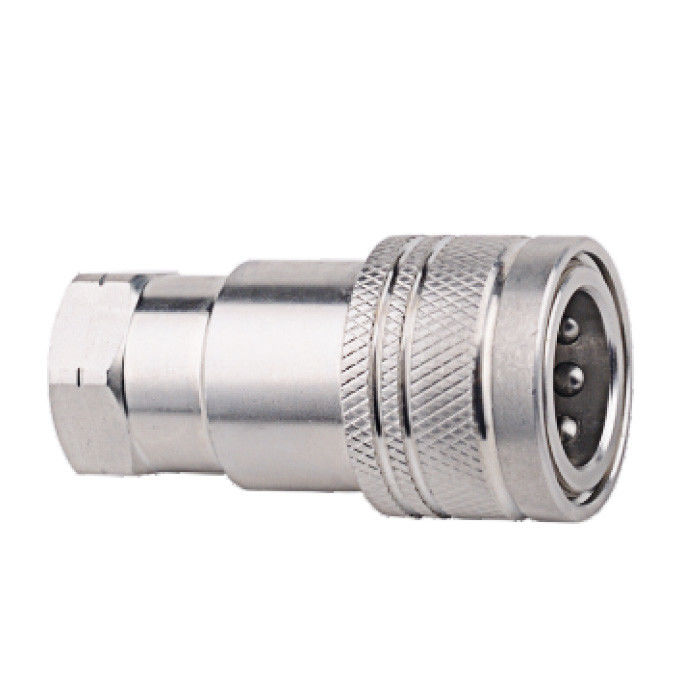

Fêmea (Socket)
| Tamanho do corpo |
Partenho. |
LS |
Φ D |
HS |
A |
T |
| 1/4" |
CB-S2L- Um.0F |
50 |
26 |
19*6 |
13 |
GQuatro por cento NPT1/4 |
| 3/8" |
CB-S3L- Um.0F |
60 |
31.5 |
22*6 |
14 |
G3/8 NPT3/8 |
| 1/2" |
CB-S4L- Um.0F |
68 |
39 |
27*6 |
16 |
G1/2 NPT1/2 |
| 3/4" |
CB-S6L- Um.0F |
80 |
48 |
34*6 |
18 |
G3/4 NPT3/4 |
| 1 " |
CB-S8L- Um.0F |
99.5 |
53 |
41*6 |
21 |
G1 TNP1 |
| 1 a 1/4" |
CB-S10 litros- Um.0F |
112 |
69 |
50*6 |
25 |
G1-1/4 NPT1-1/4 |
| 1-1/2" |
CB-S12 litros- Um.0F |
127.5 |
84.5 |
60*6 |
25.5 |
G1-1/2 NPT1-1/2 |
| 2" |
CB-S16L- Um.0F |
158 |
99 |
75*6 |
26 |
G2 NPT2 |

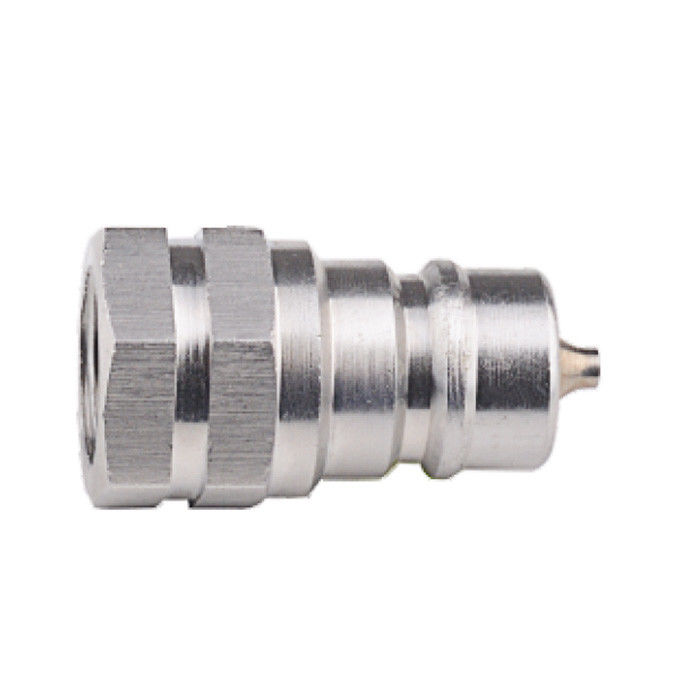

Masculino (Vídeo)
| Tamanho do corpo |
Partenho. |
LP |
C |
HP |
A |
T |
| 1/4" |
CB-P2L- Um.0F |
35.5 |
15 |
19*6 |
13 |
GQuatro por cento NPT1/4 |
| 3/8" |
CB-P3L- Um.0F |
42 |
26.5 |
22*6 |
14 |
G3/8 NPT3/8 |
| 1/2" |
CB-P4L- Um.0F |
46 |
26.5 |
27*6 |
16 |
G1/2 NPT1/2 |
| 3/4" |
CB-P6L- Um.0F |
54 |
28 |
34*6 |
18 |
G3/4 NPT3/4 |
| 1 " |
CB-P8L- Um.0F |
65.5 |
35 |
41*6 |
21 |
G1 TNP1 |
| 1 a 1/4" |
CB-P10L- Um.0F |
70 |
45 |
50*6 |
25 |
G1-1/4 NPT1-1/4 |
| 1-1/2" |
CB-P12L- Um.0F |
78 |
51 |
60*6 |
25.5 |
G1-1/2 NPT1-1/2 |
| 2" |
CB-P16L- Um.0F |
98 |
61 |
75*6 |
26 |
G2 NPT2 |

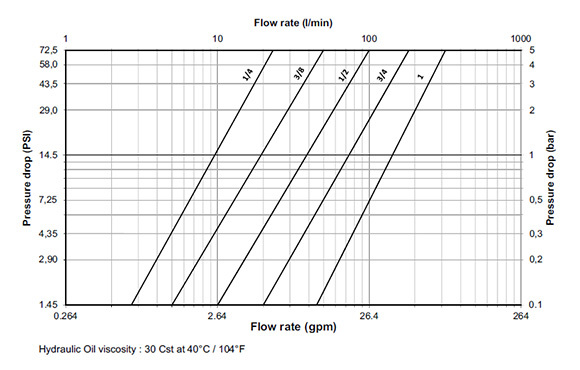

Gráfico de queda de pressão versus taxa de fluxo
Curvas de queda de pressão CB-SPL-10Fbaseiam-se nas condições normais ISO 7241-A, utilizando óleo hidráulico de 30 cSt a 40 °C.
Para curvas de vazão de tamanho completo, desenhos CAD dimensionais e comparações de perdas de fluido,Visite a página de detalhes técnicos CB-SPL-10F.
Áreas de aplicação
O acoplador rápido CB-SPL-10F é ideal para:
•Circuitos hidráulicos e unidades de potênciaem sistemas industriais e móveis
•Máquinas agrícolasOutros aparelhos e aparelhos de ar condicionado, incluindo aparelhos de ar condicionado
•Equipamento para obras públicasIncluindo escavadeiras, carregadoras e quebradeiras
•Fluido hidráulico geraltransferência em condições críticas de pressão
Seu bloqueio resistente a vibrações, ampla tolerância à pressão e compatibilidade de marca tornam-no uma escolha confiável em todos os setores.
Tabela de compatibilidade
| Modelo Carterberg |
Parker. |
Mais depressa. |
Aeroquip |
Hansen. |
| CB-SPL-10F |
6600 |
ANV |
FD56 / 5600 |
H-15000 |
Para uma desagregação pormenorizada da geometria das válvulas e da compatibilidade entre marcas,explorar o guia de intercâmbio e substituição CB-SPL-10F
Perguntas frequentes
• Para que é utilizado o acoplamento rápido hidráulico CB-SPL-10F?
O CB-SPL-10F é um conjunto de acoplamento rápido hidráulico de aço inoxidável (venda e tomada) construído de acordo com os padrões ISO 7241-A.É comumente usado em sistemas hidráulicos de construção, agrícolas e industriais que requerem desconexão e reconexão frequentes com perda mínima de fluido.
• O CB-SPL-10F é compatível com acopladores Parker, Faster ou Stucchi?
- Sim, sim, sim.O CB-SPL-10F é totalmente intercambiável com acopladores ISO 7241-A de marcas como Parker (Série 6600), Faster (ANV), Stucchi (Série A) e outros.Certifique-se de verificar o tipo e o tamanho do fio ao substituir componentes existentes.
• Que tamanhos e tipos de fios estão disponíveis?
Este modelo está disponível em vários tamanhos de corpo, incluindo 1/4", 3/8", 1/2", 3/4" e 1". As opções de fios incluem BSPP, NPT e tipos métricos.As especificações de linha personalizadas podem ser solicitadas com base nos requisitos do seu sistema.
• Posso utilizar o CB-SPL-10F em ambientes corrosivos?
- Claro que sim.O acoplador CB-SPL-10F é feito de aço inoxidável resistente à corrosão e é ideal para uso em navios, offshore,e aplicações de fluidos químicos em que a durabilidade e a vedação sem fugas são essenciais.
• Como posso solicitar um orçamento ou assistência técnica?
Podes.Contacte a nossa equipa de engenharia.com as suas especificações, requisitos de fluxo ou detalhes da aplicação.Oferecemos resposta rápida, opções personalizadas e suporte para encomendas em massa ou OEM.
