Lugar de origem:
China
Marca:
carterberg
Certificação:
IATF16949
Número do modelo:
CB-SPM-10F-A
| Tamanho ( polegadas) | Diâmetro nominal (mm) | Pressão máxima (PSI) | Fluxo nominal (GPM) | Intervalo de temperatura (°C) | Opções de thread |
|---|---|---|---|---|---|
| 1/4" | 6.3 | 2000 | 3 | -20 ~ +200 | G1/4, NPT1/4 |
| 3/8" | 10 | 2000 | 6 | -20 ~ +200 | G3/8, NPT3/8 |
| 1/2" | 12.5 | 1500 | 12 | -20 ~ +200 | G1/2, NPT1/2 |
| 3/4" | 20 | 1500 | 28 | -20 ~ +200 | G3/4, NPT3/4 |
| 1 " | 25 | 1000 | 50 | -20 ~ +200 | G1, NPT1 |
| 1-1/4" | 30 | 1000 | 88 | -20 ~ +200 | G1-1/4 |
| 1 1/2" | 40 | 1000 | 220 | -20 ~ +200 | G1-1/2 |
| 2 " | 50 | 1000 | 240 | -20 ~ +200 | G2 |

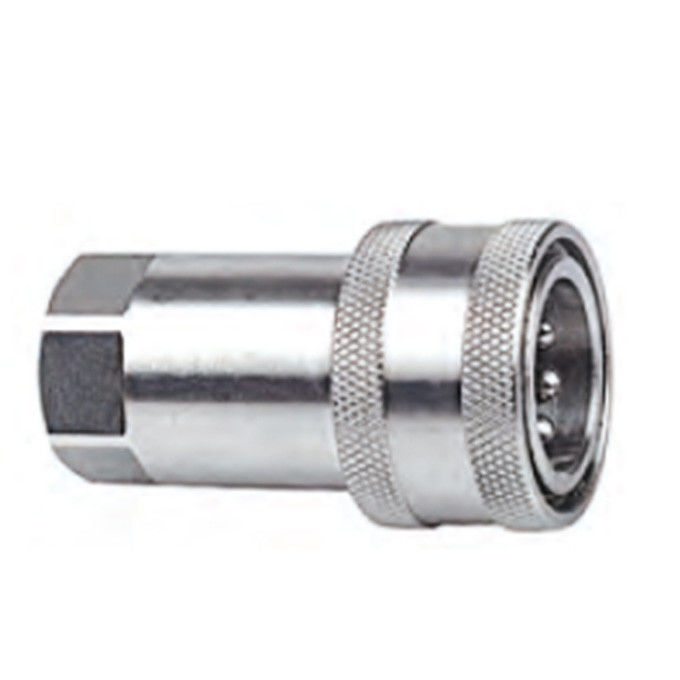

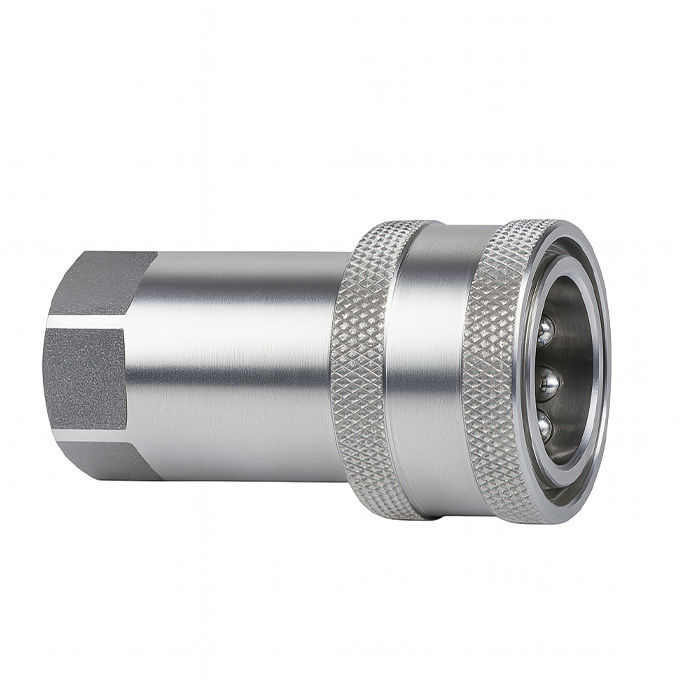

Fêmea (Socket)
| Tamanho do corpo | Partenho. | LS | Φ D | HEX1 | A | T |
| 1/4" | CB-S2M- Um.0F-A | 50 | 26 | 19 | 13 | GQuatro por cento NPT1/4 |
| 3/8" | CB-S3M- Um.0F-A | 56 | 31.5 | 22 | 14 | G3/8 NPT3/8 |
| 1/2" | CB-S4M- Um.0F-A | 66 | 38.5 | 27 | 16 | G1/2 NPT1/2 |
| 3/4" | CB-S6M- Um.0F-A | 80 | 48 | 34 | 18 | G3/4 NPT3/4 |
| 1 " | CB-S8M- Um.0F-A | 94 | 56 | 41 | 21 | G1 TNP1 |
| 1 a 1/4" | CB-S10M- Um.0F-A | 117 | 69.5 | 50 | 25 | G1-1/4 NPT1-1/4 |
| 1-1/2" | CB-S12M- Um.0F-A | 133 | 84 | 60 | 27 | G1-1/2 NPT1-1/2 |
| 2" | CB-S16M- Um.0F-A | 165 | 99 | 75 | 26 | G2 NPT2 |

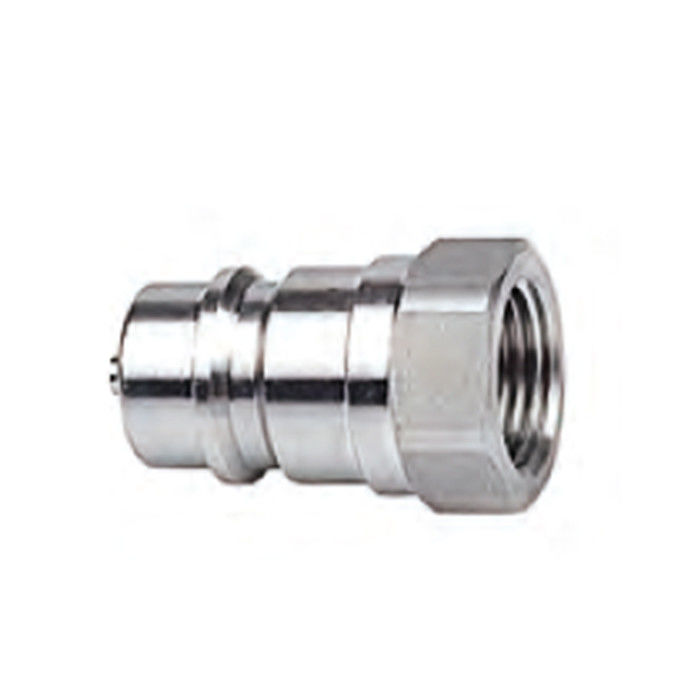

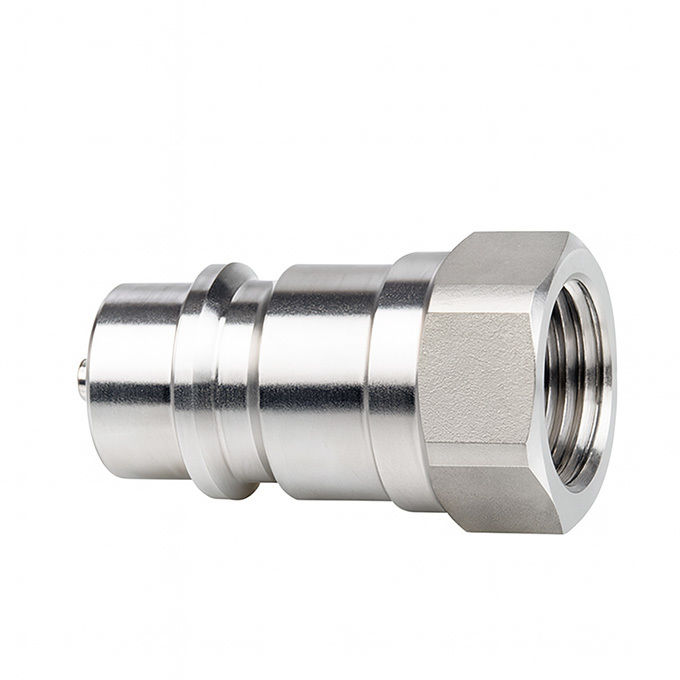

Masculino (Vídeo)
| Tamanho do corpo | Partenho. | LP | d | C | HP | A | T |
| 1/4" | CB-P2M- Um.0F-A | 35.5 | 11.8 | 15 | 19 | 13 | GQuatro por cento NPT1/4 |
| 3/8" | CB-P3M- Um.0F-A | 36.5 | 17.3 | 21.4 | 22 | 14 | G3/8 NPT3/8 |
| 1/2" | CB-P4M- Um.0F-A | 43.5 | 20.5 | 27 | 27 | 16 | G1/2 NPT1/2 |
| 3/4" | CB-P6M- Um.0F-A | 57 | 29 | 28 | 35 | 18 | G3/4 NPT3/4 |
| 1 " | CB-P8M- Um.0F-A | 59.5 | 34.3 | 36 | 41 | 21 | G1 TNP1 |
| 1 a 1/4" | CB-P10M- Um.0F-A | 75 | 45 | 46 | 50 | 25 | G1-1/4 NPT1-1/4 |
| 1-1/2" | CB-P12M- Um.0F-A | 83.5 | 55 | 52 | 60 | 27 | G1-1/2 NPT1-1/2 |
| 2" | CB-P16M- Um.0F-A | 105 | 65 | 64 | 75 | 26 | G2 NPT2 |
A série CB-SPM-10F-A oferece taxas de fluxo confiáveis com uma queda mínima de pressão, mesmo em ciclos contínuos. O gráfico acima ilustra o fluxo versus a queda de pressão a 30 cSt de óleo,baseado nas normas de ensaio ISO 7241-A.
Tamanhos maiores (1-1/4 ∼ 2 ̊) mantêm a eficiência do fluxo mesmo em níveis elevados de GPM.
Pronto para mudar para uma solução hidráulica de aço inoxidável que dure?
Solicitar um orçamentoAgora ou depois?Falem com os nossos engenheiros.para encontrar a configuração certa para o seu sistema.
