Lugar de origem:
China
Marca:
carterberg
Certificação:
IATF16949
Número do modelo:
CB-ISOA

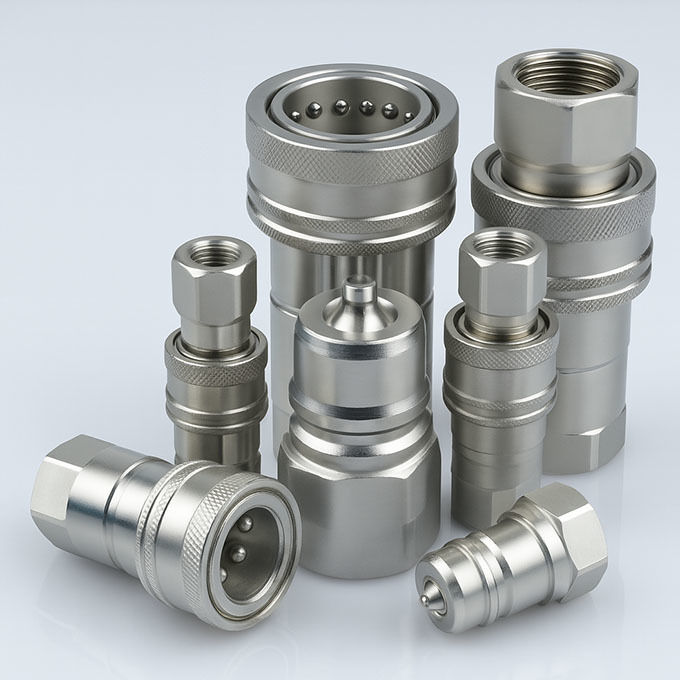

Projetado para resistência em sistemas hidráulicos exigentes,O acoplador rápido CB-ISOA é um acoplador de aço carbono do tipo ISO 7241-A com um projeto de válvula melhorado para resistência superior a impulsos de pressão e cargas de choque.
Serve como uma alternativa de alto desempenho aos acessórios normalizados ISO-A em equipamentos pesados, onde a fiabilidade hidráulica e a tolerância ao impacto são essenciais.
• Melhoria da concepção das válvulas
Reduz a perda de desempenho devido a aumentos de pressão e proporciona fluxo estável sob cargas hidráulicas flutuantes.
•Estrutura da válvula de desligamento dupla
Assegura um mínimo de derramamento de líquido durante a desconexão, mantendo os circuitos limpos e seguros.
•Mecanismo de bloqueio de esferas de precisão
Fiável sob vibração, bloqueando as metades masculina e feminina com segurança mesmo em sistemas móveis ou de alto impacto.
•Corpo de aço carbono com cromo
Aumenta a dureza da superfície e a resistência aos arranhões sem afetar significativamente o custo.
•Selo padrão: NBR
Adequado para sistemas à base de óleo até 120°C; selos Viton opcionais disponíveis para resistência à temperatura prolongada.
•Intercâmbio ISO 7241-A completo
Compatível com Parker 6600, Faster ANV, Aeroquip 5600 e Hansen HA 15000 Series.
| Parâmetro | Valor |
|---|---|
| Tamanhos do corpo | 1/4", 3/8", 1/2", 3/4", 1" |
| Pressão de trabalho máxima | 5000 a 3000 PSI (variam de acordo com o tamanho) |
| Taxa de fluxo | 3 a 50 GPM |
| Intervalo de temperatura | -20°C a +120°C |
| Material de vedação | NBR (padrão), Viton (facultativo) |
| Tipo de válvula | Brinquedo com melhor absorção de impulsos |
| Materiais | Aço carbono cromado |

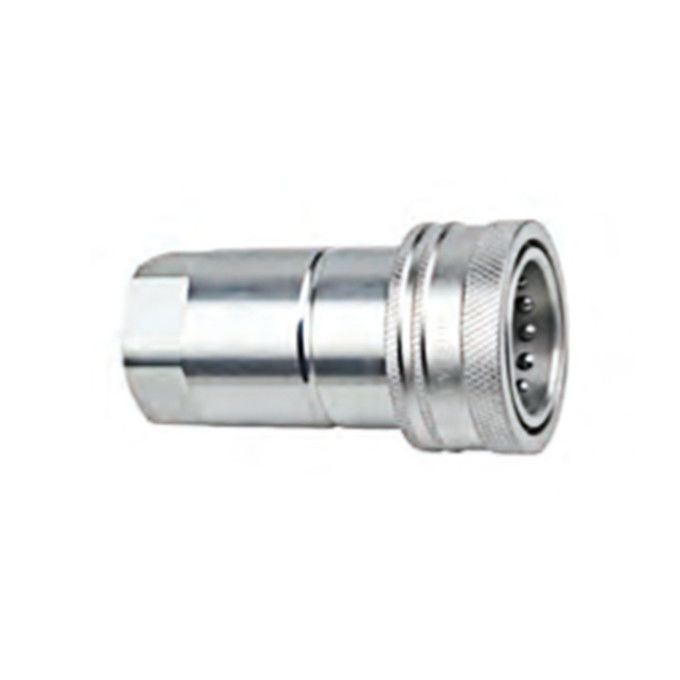

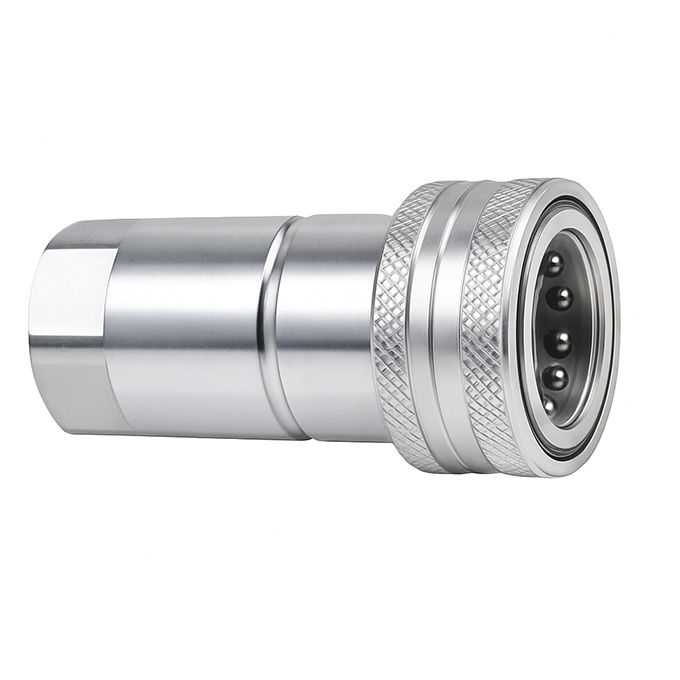

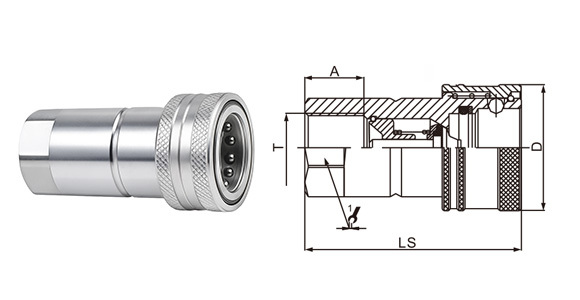

Fêmea (Socket)
| Tamanho do corpo | Partenho. | LS | Φ D | HS | A | T |
| 1/4" | CB-S2SF-ISOA | 50 | 26 | S19*6 | 13 | G1/4 NPT1/4 |
| 3/8" | CB-S3SF-ISOA | 60 | 31.5 | S22*6 | 16 | G3/8 NPT3/8 |
| 1/2" | CB-S4SF-ISOA | 68 | 39 | S27*6 | 18 | G1/2 NPT1/2 |
| 3/4" | CB-S6SF-ISOA | 80 | 48 | S34*6 | 20.5 | G3/4 NPT3/4 |
| 1 " | CB-S8SF-ISOA | 99.5 | 53 | S41*6 | 20.5 | G1 NPT1 |

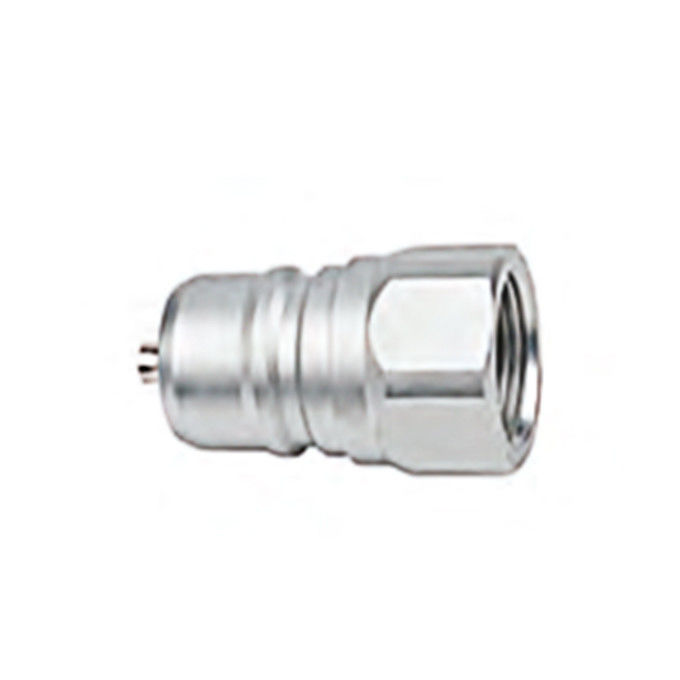

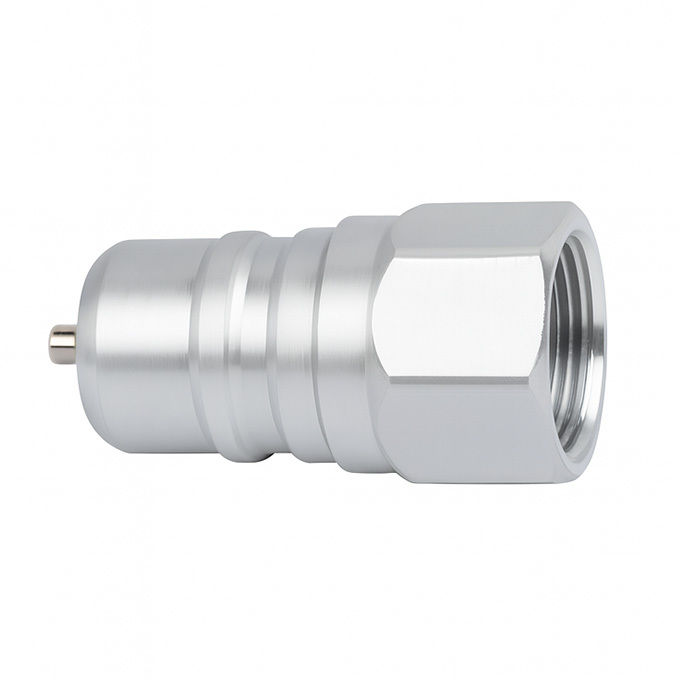

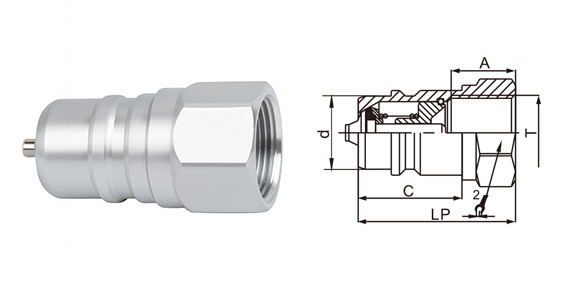

Masculino (Vídeo)
| Tamanho do corpo | Partenho. | LP | d | C | HP | A | T |
| 1/4" | CB-P2SF-ISOA | 38.5 | 11.8 | 15 | S19*6 | 13 | G1/4 NPT1/4 |
| 3/8" | CB-P3SF-ISOA | 39 | 17.3 | 19 | S22*6 | 16 | G3/8 NPT3/8 |
| 1/2" | CB-P4SF-ISOA | 44 | 20.5 | 29 | S27*6 | 18 | G1/2 NPT1/2 |
| 3/4" | CB-P6SF-ISOA | 55 | 29 | 29 | S34*6 | 20.5 | G3/4 NPT3/4 |
| 1 " | CB-P8SF-ISOA | 66 | 34.3 | 35 | S41*6 | 20.5 | G1 NPT1 |
Utilize o gráfico da imagem de referência com aviso prévio: Fluido de ensaio: Óleo-200 SUS. A curva mostrada é representativa da série LSQ-ISOA.
Por que escolher CB-ISOA em vez de acessórios ISO-A de aço carbono padrão como CB-SP-10M-3?
| Aspecto de comparação | CB-ISOA | CB-SP-10M-3 |
|---|---|---|
| Projeto da válvula | Fábrica de brinquedos melhorada (resistente a choques) | Brinquedo padrão |
| Revestimento de superfície | Cloreto de potássio | De aço inoxidável |
| Estabilidade do fluxo | Mais alto sob impulso | Moderado |
| Ponto de preço | Um pouco mais alto. | Mais rentável |
| Melhor para | Sistemas de alto desempenho e propensos a impactos | Utilização hidráulica geral |
Solicitar um orçamento ou folha de dados técnicos
Precisa de ajuda na selecção do acoplamento ISO-A adequado para a sua aplicação?Contacte a nossa equipa.para receber especificações detalhadas do produto, diagramas de fluxo ou ficheiros CAD.
