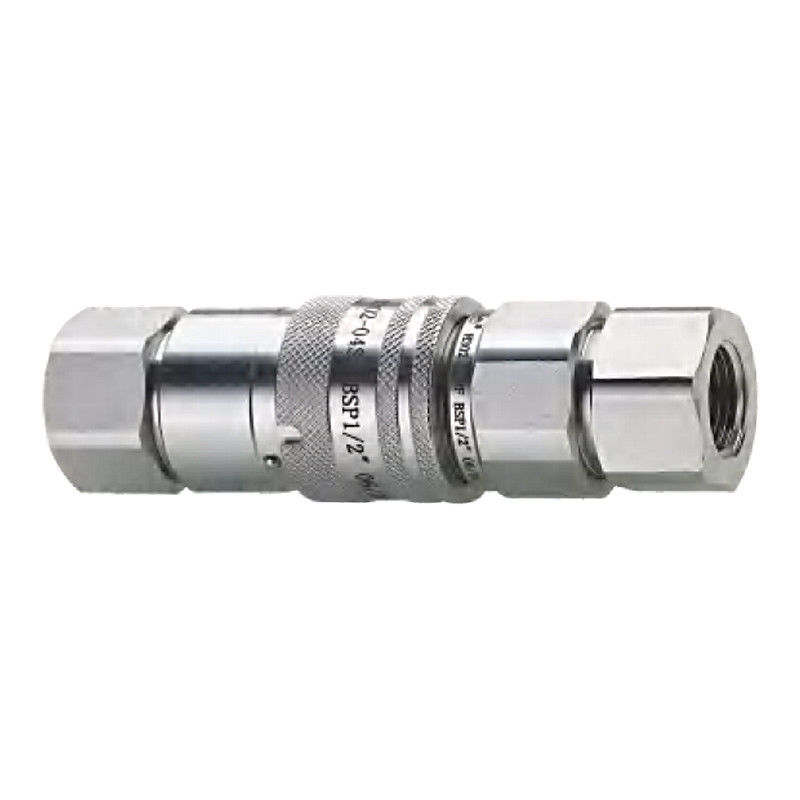

CB-SP-6FN acoplador rápido hidráulico de face plana
Projetados para trabalhos difíceis
O CB-SP-6FN é um acoplador rápido hidráulico de face plana compatível com a ISO 16028 projetado para uso em ambientes desafiadores, como construção, manutenção ferroviária e mineração.É construído para minimizar a perda de fluido, resistir à contaminação e suportar ciclos de ligação frequentes.
Se o seu sistema hidráulico necessita de desempenho de ruptura limpo, CB-SP-6FN oferece uma solução confiável e segura com tipos de fios opcionais, materiais de vedação,e uma estrutura que ajuda a evitar a desconexão acidental.
O que a torna diferente
•Projeto de válvula de face plana
Sem derrames, sem confusão.A válvula permanece fechada quando desconectada e só se abre durante a ligação total, minimizando a perda de óleo e a entrada de ar.
•Bloqueio de manga giratória
Após a ligação, girar a manga para ligar a fechadura.Isso ajuda a evitar desconexões não intencionais por vibração ou arrastamento e protege o interior da válvula da sujeira.
•Componentes endurecidos por indução
Os assentos das válvulas e as partes de bloqueio são tratados termicamente para garantir a sua durabilidade.Mesmo com operação de alta frequência, o desgaste é mínimo.
•Corpo de aço carbono revestido com zinco
Construído para o desgaste do mundo real.O tratamento de superfície QPQ opcional ou o aço inoxidável estão disponíveis para ambientes corrosivos.
•Projeto intercambiável
Totalmente compatível com outros acopladores ISO 16028 de tamanhos padrão de 1/4" a 2" disponíveis.
• Cara plana versus boneca: por que é importante
Em comparação com os acopladores tradicionais de estilo boneco, os projetos de face plana como o CB-SP-6FN reduzem drasticamente a perda de fluido e a inclusão de ar.Isto é especialmente importante em aplicações limpas críticas, como ferramentas de serviço móvel, transferência química ou equipamentos de manutenção de campo.
A ilustração a seguir destaca a diferença estrutural e a razão pela qual as válvulas de superfície plana são a escolha preferida em sistemas hidráulicos de alto padrão.

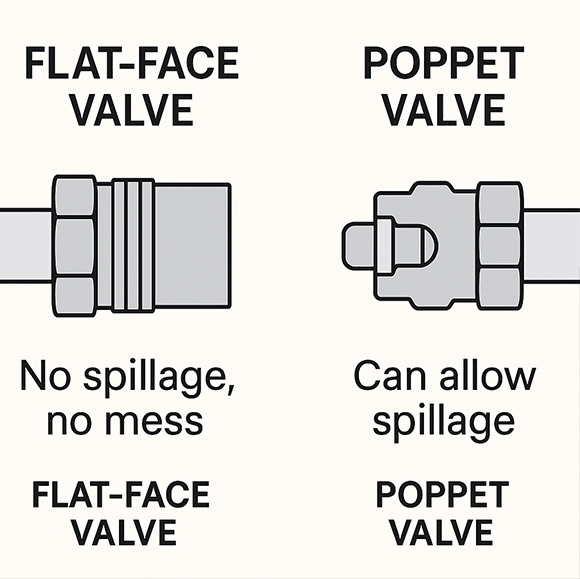

As válvulas de face plana (esquerda) eliminam o derramamento de fluido durante a desconexão, ao contrário das válvulas tradicionais de estilo boneco (direita), que podem permitir vazamentos.
Especificações técnicas
Especificações técnicas
| Tamanho (em) |
Diâmetro nominal (mm) |
Pressão nominal (PSI) |
Fluxo nominal (GPM) |
| 1/4" |
6.3 |
5000 |
3 |
| 3/8" |
8.6 |
4000 |
6 |
| 1/2 " |
11 |
4000 |
12 |
| 3/4 " |
15 |
3000 |
28 |
| 1 " |
18.5 |
3000 |
50 |
| 1 1/4 " |
25 |
3000 |
88 |
| 1 1/2 " |
25 |
2000 |
220 |
| 2 " |
39.2 |
2000 |
224 |
Intervalo de temperatura (NBR): de ∼20 °C a +80 °C
Conexão: Push-to-connect com fecho de manga
Mídia: Óleos minerais (outros possíveis com selos corretos)
Visão geral dimensional
Fêmea (Socket)
| Partenho. |
Fios |
LS |
φD |
HS |
A |
| CB-S2S-6FN |
G1/4 NPT1/4 |
60 |
28 |
S22六角 |
14 |
| CB-S3S-6FN |
G3/8 NPT3/8 |
72 |
32 |
S24六角 |
14 |
| CB-S3S-6FN-A |
G1/2 NPT1/2 |
76 |
32 |
S27六角 |
16 |
| CB-S4S-6FN |
G1/2 NPT1/2 |
77 |
38 |
S32六角 |
16 |
| CB-S4S-6FN-A |
G3/4 NPT3/4 |
79 |
38 |
S36六角 |
22 |
| CB-S6S-6FN |
G3/4 NPT3/4 |
79 |
42 |
S36六角 |
22 |
| CB-S8S-6FN |
G1 NPT1 |
97 |
48 |
S41六角 |
23.5 |

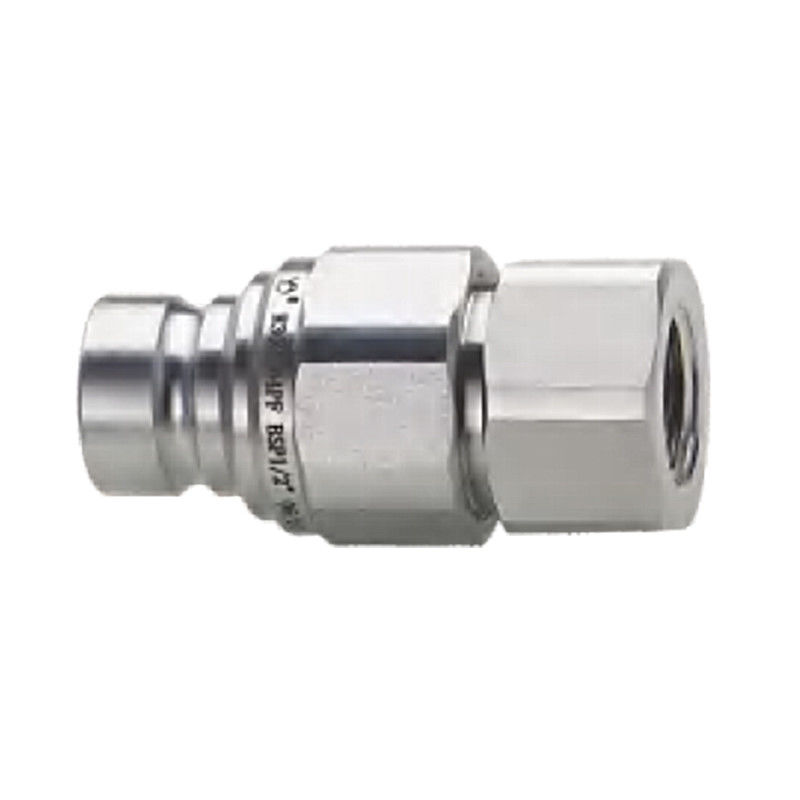

Masculino (Vídeo)
| Partenho. |
Fios |
LP |
φC |
HP |
A |
| CB-P2S-6FN |
G1/4 NPT1/4 |
48 |
16 |
S22六角 |
14 |
| CB-P3S-6FN |
G3/8 NPT3/8 |
56 |
19.7 |
S24六角 |
14 |
| CB-P3S-6FN-A |
G1/2 NPT1/2 |
58 |
19.7 |
S27六角 |
16 |
| CB-P4S-6FN |
G1/2 NPT1/2 |
73 |
24.5 |
S32六角 |
16 |
| CB-P4S-6FN-A |
G3/4 NPT3/4 |
55 |
24.5 |
S36六角 |
20 |
| CB-P6S-6FN |
G3/4 NPT3/4 |
74 |
27 |
S36六角 |
22 |
| CB-P8S-6FN |
G1 NPT1 |
86 |
30 |
S41六角 |
23.5 |
Aplicações
•Acessórios de escavadeiras (quebradores, tesouras)
Troque ferramentas sem gotejar óleo em todo o seu local de trabalho.
•Ferramentas de manutenção ferroviária
As chaves e os elevadores à beira da via podem ser ligados de forma limpa, mesmo em quintas cheias de cascalho.
•Equipamento de mineração subterrânea
Concebido para resistir à poeira e reduzir a perda de óleo quando as ferramentas são trocadas frequentemente.
•Ferramentas hidráulicas móveis
Os jacks de alta pressão e as ferramentas de binário beneficiam de uma fácil ligação/desligação sem confusão.
•Linhas de transferência industrial
Útil em instalações químicas ou sistemas de manipulação de fluidos que necessitem de limpeza ou troca frequentes.
Opções disponíveis
| Opção |
Descrição |
| Material do selo |
Padrão NBR, Viton para líquidos de alta temperatura/óleo, EPDM para líquidos de água/glicol |
| Tipos de fios |
G (BSPP), NPT ou métrica disponíveis |
| Capas de poeira |
Capas de PVC padrão; outras cores opcionais |
| Melhoria dos materiais |
316L de aço inoxidável a pedido |
| Tratamento de superfície |
Revestimento anticorrosivo QPQ opcional |
Perguntas frequentes
P1: Posso ligar ou desligar o CB-SP-6FN sob pressão?
Este acoplador foi concebido para sistemas de pressão residual zero.Pressurizar sempre antes da operação.
Q2: O CB-SP-6FN é intercambiável com outros acopladores ISO 16028?
A: Sim.Desde que a parte de acoplamento também siga as especificações ISO 16028, a ligação é perfeita.
P3: Você oferece aço inoxidável?
A: Sim.Uma versão completa de aço inoxidável 316L está disponível para uso em ambientes agressivos ou corrosivos.
P4: Posso solicitar fios especiais ou materiais de vedação?
A: Absolutamente.Apoiamos encomendas personalizadas.
