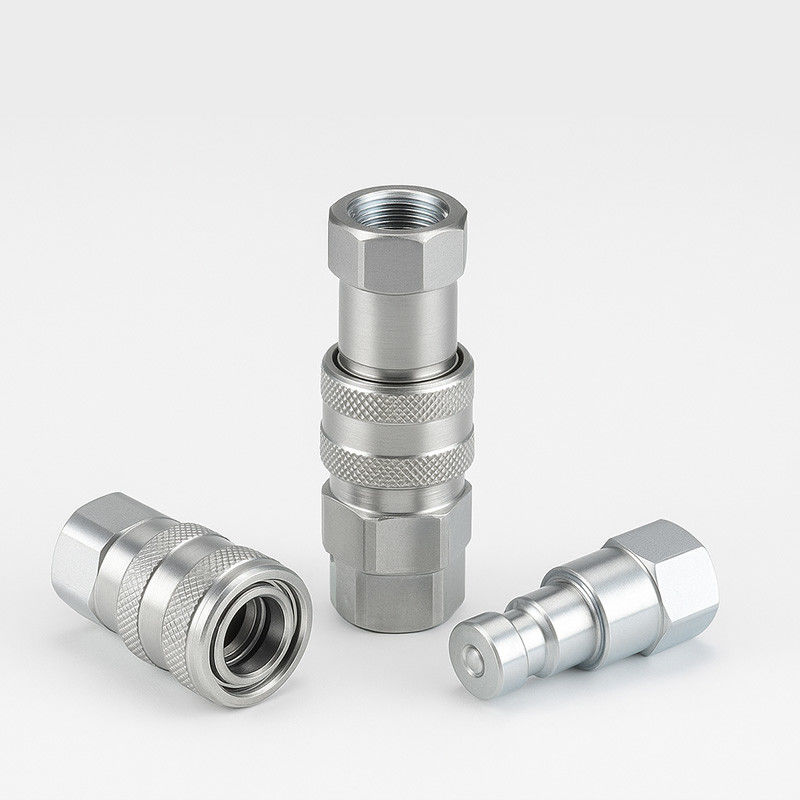

CB-SP-6FN-PD acoplador de face plana de diagnóstico
Um acoplador de face plana para diagnóstico hidráulico
O CB-SP-6FN-PD é um acoplador rápido hidráulico de superfície plana compacto projetado especificamente para pontos de ensaio e portas de medição de pressão dentro de sistemas hidráulicos.Adota uma estrutura de ruptura a seco baseada na norma ISO 16028 e apresenta uma vedação fiável, mesmo sob alta pressão e ciclos de ligação/desligação frequentes.
Ao contrário dos acopladores de uso geral, este modelo é destinado a uso de precisão, onde a limpeza, o controle e o fluxo compacto são essenciais.
Características-chave em resumo
•Construção de válvulas planas
Minimiza a perda de fluido durante a desconexão, ideal para diagnóstico limpo ou amostragem.
•Desligamento automático da válvula
Quando desacoplada, a válvula interna fecha-se automaticamente, evitando gotejamentos ou retrocesso.
•Abertura confiável da válvula ao acoplar
Uma vez ligada, a válvula abre-se completamente dentro do seu intervalo nominal para garantir um fluxo de fluido estável e ininterrupto.
•Partes internas endurecidas por indução
Os principais componentes são endurecidos para durabilidade a longo prazo e operação de alta frequência.
•Máquinas de precisão a partir de barras sólidas
Tanto as metades masculinas como as femininas são fabricadas a partir de barras sólidas, não de peças fundidas, o que resulta em tolerâncias mais apertadas e desempenho mais fiável.
•Mecanismo de bloqueio de esferas seguro
O par de acopladores é segurado com firmeza por um robusto sistema de bloqueio de esferas que garante segurança e repetibilidade.
•Intercambiável com:
• Série FASTER DF (Itália)
• Série PARKER PD (EUA)
• Série AEROQUIP FD90 (EUA)
Especificações técnicas
| Parâmetro |
Valor |
| Tamanho nominal |
1/4 de polegada |
| Pressão nominal |
6000 PSI |
| Fluxo nominal |
0.53 GPM |
| Intervalo de temperatura de funcionamento |
¥20 °C a +120 °C |
| Material de vedação (padrão) |
NBR (borracha nitrílica) |
| Tipo de válvula |
De superfície plana, em secagem |
| Conexão |
Push-to-connect com accionamento automático da válvula |
| Desligação |
Desbloqueio da mangueira; fechamento automático da válvula |
Nota: Este modelo é especificamente configurado para portas de diagnóstico, não para sistemas de transferência de fluxo elevado.
Casos de utilização ideais
•Pontos de controlo da pressão hidráulica
Conecte facilmente medidores, sensores ou ferramentas de diagnóstico sem desligar o sistema.
•Equipamento de serviço e manutenção
Fornece ligação limpa para a amostragem de fluidos ou kits de ensaio em linha.
•Pontos de controlo de equipamento hidráulico móvel
Permite a inspecção de rotina de escavadeiras, carregadores ou caminhões.
•Sistemas industriais com diagnósticos frequentes
O projeto de "clean break" reduz o desperdício de fluidos e simplifica o cumprimento das normas de segurança.
Configurações opcionais
| Opção |
Descrição |
| Opções alternativas de selos |
Viton (FKM) ou EPDM disponíveis mediante pedido |
| Tipos de fios personalizados |
BSPP, NPT ou Metric, conforme necessário |
| Variante de material |
Aço inoxidável (por encomenda) |
| Capuz de poeira e tampão |
Disponível para protecção quando não em utilização |
Visuais e referência dimensional
| Partenho. |
Fios |
D |
HS |
HP |
L |
LS |
LP |
| CB-S1S-13FN |
NPT1/8 |
24 |
S21 |
S19 |
78.5 |
50 |
42.8 |
| CB-S2S-13FN |
NPT1/4 |
24 |
S21 |
S19 |
78.5 |
50 |
42.8 |
Perguntas frequentes
P: Pode ser usado para ligações de ferramentas padrão?
R: Não. Este modelo é otimizado para pontos de teste e linhas de diagnóstico, não projetado para aplicações de alto fluxo.
P: Precisa de libertação de pressão antes da desconexão?
A: Sim.Sempre sangre o sistema antes de desconectá-lo para evitar danos ou lesões.
P: É compatível com os acopladores existentes da Parker PD?
A: Sim.O CB-SP-6FN-FD é totalmente intercambiável com as séries PD, DF e FD90 dentro do mesmo tamanho.
