Lugar de origem:
Xangai, China
Marca:
Carterberg
Certificação:
IATF16949
Número do modelo:
CB-SP-6FN-DB
| Parâmetro | Especificações |
|---|---|
| Pressão de trabalho | 140 bar / 2030 PSI |
| Fluxo nominal | Até 110 GPM |
| Tamanhos disponíveis | 1/4 ′′, 3/8 ′′, 1/2 ′′, 3/4 ′′, 1 ′′ |
Para aplicações de fluidos de alta pureza ou agressivos, opções de vedação personalizadas, como Kalrez®, estão disponíveis mediante solicitação.
| Opção | Descrição |
|---|---|
| Tipo de selo | Viton (padrão), EPDM, Kalrez® a pedido |
| Opções de thread | BSPP, NPT, métrica |
| Capas de poeira | Capas opcionais de aço inoxidável ou de PVC |
| Variantes do corpo | Estilos de corpo retos ou com o cotovelo na ponta disponíveis (sob demanda) |
Fêmea (Socket)
| Tamanho do corpo | Partenho. | Fios | A | B | HEX |
| 1/4" | CB-S2M-6FN-B | 1/4 a 18 | 1.98 | 1.02 | 0.88 |
| 1/4" | CB-S2M-6FG-B | 1/4-19 | 1.98 | 1.02 | 0.88 |
| 1/2" | CB-S4M-6FN-B | 1 a 2 de 14 | 2.52 | 1.59 | 1.38 |
| 1/2" | CB-S4M-6FG-B | 1 a 2 de 14 | 2.52 | 1.59 | 1.38 |
| 3/4" | CB-S6M-6FN-B | 3/4-14 | 3.71 | 2.00 | 1.50 |
| 3/4" | CB-S6M-6FG-B | 3/4-14 | 3.71 | 2.00 | 1.50 |
| 1 " | CB-S8M-6FN-B | 1 a 11 | 3.52 | 2.25 | 1.81 |
| 1 " | CB-S8M-6FG-B | 1 a 11 | 3.52 | 2.25 | 1.81 |
Masculino (Vídeo)
| Tamanho do corpo | Partenho. | Fios | C | D | HEX |
| 1/4" | CB-P2M-6FN-B | 1/4 a 18 | 1.98 | 1.02 | 0.88 |
| 1/4" | CB-P2M-6FG-B | 1/4-19 | 1.98 | 1.02 | 0.88 |
| 1/2" | CB-P4M-6FN-B | 1 a 2 de 14 | 2.52 | 1.59 | 1.38 |
| 1/2" | CB-P4M-6FG-B | 1 a 2 de 14 | 2.52 | 1.59 | 1.38 |
| 3/4" | CB-P6M-6FN-B | 3/4-14 | 3.71 | 2.00 | 1.50 |
| 3/4" | CB-P6M-6FG-B | 3/4-14 | 3.71 | 2.00 | 1.50 |
| 1 " | CB-P8M-6FN-B | 1 a 11 | 3.52 | 2.25 | 1.81 |
| 1 " | CB-P8M-6FG-B | 1 a 11 | 3.52 | 2.25 | 1.81 |

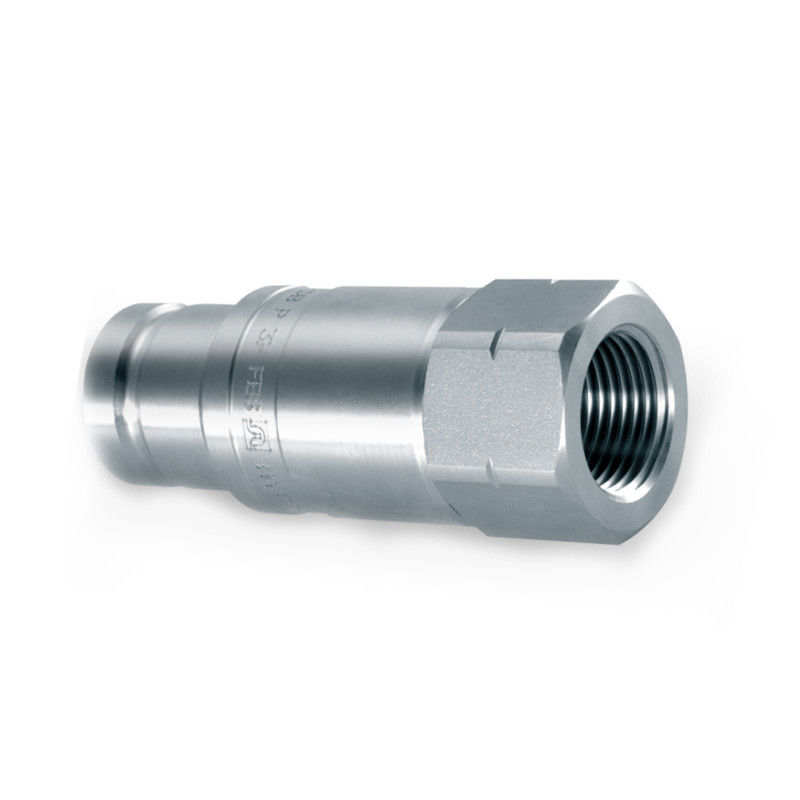

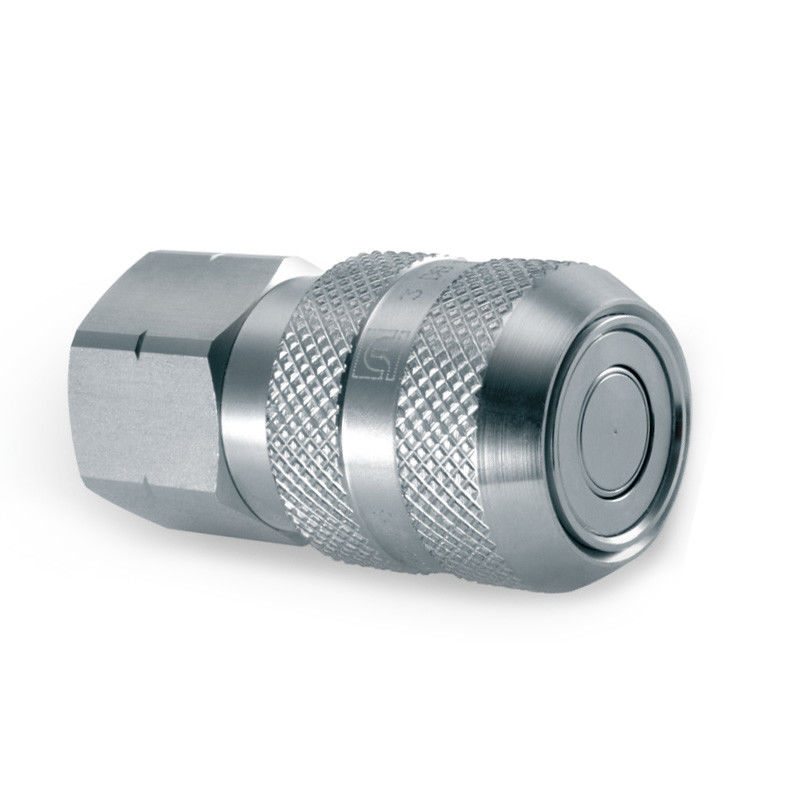

Figura: Conjunto de acoplamento rápido hidráulico de face plana CB-SP-6FN-DB
O acoplador CB-SP-6FN-DB, mostrado aqui na sua configuração padrão, possui um corpo de aço inoxidável de 316L e uma interface plana de máquina de precisão.A imagem mostra os conectores femininos (esquerda) e masculinos (direita), destacando o design limpo ideal para ambientes corrosivos ou sanitários.
