Lugar de origem:
Xangai, China
Marca:
Carterberg
Certificação:
IATF16949
Número do modelo:
CB-SP-6FN-QA
| Componente | Materiais |
|---|---|
| Corpo / Manga / Válvulas / extremidades | Aço revestido com zinco e bicromato amarelo |
| Molas e Bolas | Aço inoxidável AISI 302 |
| Soluções | Goma nitrílica (NBR) |
| Capuz de poeira / plugue | PVC, vermelho (outras sob pedido) |
Esta construção proporciona um forte equilíbrio de resistência à corrosão, durabilidade ao desgaste e eficiência de custo ˇ ideal para uso em campo e móvel.
| Parâmetro | Valor |
|---|---|
| Padrão | A norma ISO 16028 |
| Método de ligação | Push-to-connect + bloqueio da manga |
| Tipo de válvula | De superfície plana, em secagem |
| Pressão de trabalho máxima | 350 bar / 5075 PSI |
| Fluxo nominal | 12 a 155 l/min |
| Intervalo de temperatura | -20°C a +100°C (~4°F a +212°F) |
| Material do selo | Padrão de nitril (NBR) |
Fêmea (Socket)
| Tamanho do corpo | Partenho. | Fios | A | B | HEX |
| 1/4" | CB-S2S-6FN-A | 1/4 a 18 | 2.07 | 1.06 | 0.91 |
| 1/4" | CB-S2S-6FG-A | 1/4-19 | 2.07 | 1.06 | 0.91 |
| 3/8" | CB-S3S-6FN-A | 3/8-18 | 2.81 | 1.26 | 1.06 |
| 3/8" | CB-S3S-6FG-A | 3/8-19 | 2.81 | 1.26 | 1.06 |
| 1/2" | CB-S4S-6FN-A | 1 a 2 de 14 | 2.81 | 1.26 | 1.06 |
| 1/2" | CB-S4S-6FG-A | 1 a 2 de 14 | 2.81 | 1.26 | 1.06 |
| 3/4" | CB-S6S-6FN-A | 3/4-14 | 3.11 | 1.50 | 1.38 |
| 3/4" | CB-S6S-6FG-A | 3/4-14 | 3.11 | 1.50 | 1.38 |
| 1 " | CB-S8S-6FN-A | 1 a 11 | 3.29 | 1.89 | 1.81 |
| 1 " | CB-S8S-6FG-A | 1 a 11 | 3.29 | 1.89 | 1.81 |
Masculino (Vídeo)
| Tamanho do corpo | Partenho. | Fios | C | D | E | HEX |
| 1/4" | CB-P2S-6FN-A | 1/4 a 18 | 2.11 | 0.98 | 1.71 | 0.91 |
| 1/4" | CB-P2S-6FG-A | 1/4-19 | 2.11 | 0.98 | 1.71 | 0.91 |
| 3/8" | CB-P3S-6FN-A | 3/8-18 | 2.64 | 1.30 | 2.03 | 1.18 |
| 3/8" | CB-P3S-6FG-A | 3/8-19 | 2.64 | 1.30 | 2.03 | 1.18 |
| 1/2" | CB-P4S-6FN-A | 1 a 2 de 14 | 2.76 | 1.30 | 2.15 | 1.18 |
| 1/2" | CB-P4S-6FG-A | 1 a 2 de 14 | 2.76 | 1.30 | 2.15 | 1.18 |
| 3/4" | CB-P6S-6FN-A | 3/4-14 | 2.83 | 1.56 | 2.13 | 1.38 |
| 3/4" | CB-P6S-6FG-A | 3/4-14 | 2.83 | 1.56 | 2.13 | 1.38 |
| 1 " | CB-P8S-6FN-A | 1 a 11 | 3.21 | 1.97 | 2.38 | 1.81 |
| 1 " | CB-P8S-6FG-A | 1 a 11 | 3.21 | 1.97 | 2.38 | 1.81 |

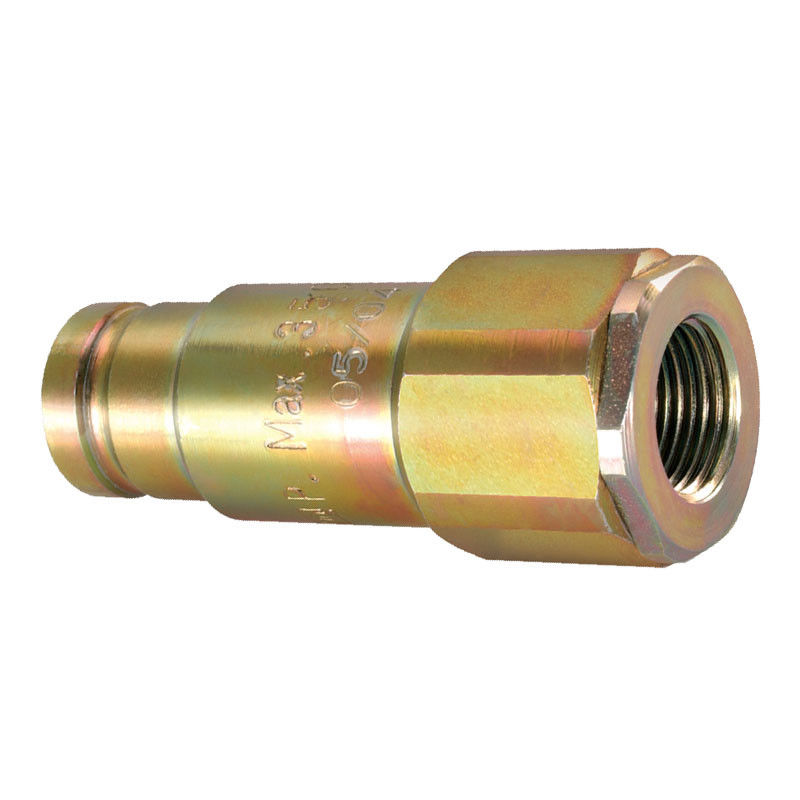

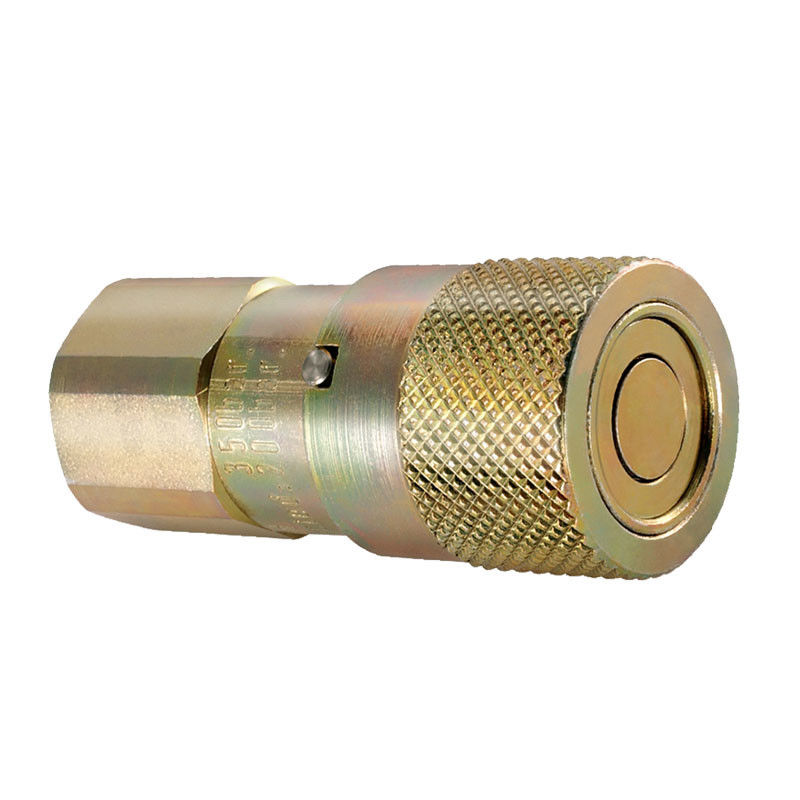

Figura: conjunto de acoplamentos rápidos CB-SP-6FN-QA
São apresentados os conectores femininos e masculinos com design plano e estrutura de bloqueio de mangas, acabados em aço zincado resistente à corrosão.e sistemas ferroviários.
