CB-SP-6FN-FF acoplador hidráulico de superfície plana
Otimizado para aplicações hidráulicas exigentes
O CB-SP-6FN-FF é um acoplamento rápido de face plana compatível com a ISO 16028 que prioriza o desempenho mecânico, o manuseio de pressão e a segurança da conexão.Projetado com uma manga e corpo tratados com QPQ, este modelo oferece maior durabilidade da superfície e resistência à corrosão, desgaste e fadiga por pressão even under intensive hydraulic operation.
O seu design de bloqueio de manga impede a desconexão acidental durante vibrações, movimentos ou impactos manuais, oferecendo uma camada adicional de segurança operacional no campo.
Principais características técnicas
•Operação de "push-to-connect"
Acoplagem rápida e eficiente ̇ ligação simplesmente empurrando sem ferramentas.
•Dispositivo de bloqueio de manga
O bloqueio de segurança é ativado automaticamente após a ligação completa, reduzindo os riscos de separação durante a operação.
•Tratamento de superfície QPQ (facultativo)
Melhora a dureza do aço, a resistência ao desgaste e a proteção contra corrosão, especialmente valiosa para ambientes externos ou industriais exigentes.
• Excelente desempenho de fluxo e pressão
Resiste a até 5075 PSI, com caudal nominal de 12 a 155 l/min, adequado para circuitos hidráulicos pesados.
•O mínimo de derrames
Manter a operação limpa com perdas de fluido extremamente baixas por desconexão:00,008 ml a 0,03 ml, dependendo do tamanho
Material e detalhes da construção
Componente |
Material / acabamento |
Corpo |
Aço revestido com zinco, bicromado ou QPQ |
Cadeia |
Aço acabado QPQ |
Valvas |
Aço, acabamento preto |
Conexões de fim |
Aço revestido com zinco |
Molas e Bolas |
Aço inoxidável AISI 302 |
Soluções |
Nitril (NBR) |
Capas de poeira / tampões |
PVC vermelho (outras opções disponíveis) |
Nota: O acabamento QPQ (Quench-Polish-Quench) oferece endurecimento de superfície profundo e melhor resistência à corrosão.
Resumo do desempenho
Parâmetro |
Especificações |
Padrão |
A norma ISO 16028 |
Tipo de ligação |
Com uma largura de 0,01 mm ou mais, mas não superior a 1 mm |
Pressão de trabalho |
Até 350 bar / 5075 PSI |
Fluxo nominal |
12 ¢ 155 l/min |
Intervalo de temperatura |
-20°C a +100°C (~4°F a +212°F) |
Derramamento por desconexão |
00,008 0,03 ml |
Tamanhos disponíveis |
1/4", 3/8", 5/8", 3/4", 1", 1-1/4" |
Cenários de aplicação
•Sistemas de bomba hidráulica
Conexão fiável e sem fugas em sistemas hidráulicos estacionários ou móveis.
•Equipamento de obras públicas
Protege contra o desacoplamento não intencional durante o choque ou o movimento.
•Máquinas agrícolas e florestais
Selo e bloqueio robustos para tratores, colhedoras e anexos.
•Indústria ferroviária e siderúrgica Hidráulica
Durabilidade em ciclos de accionamento repetitivos e linhas de alta pressão.
Visão geral dimensional

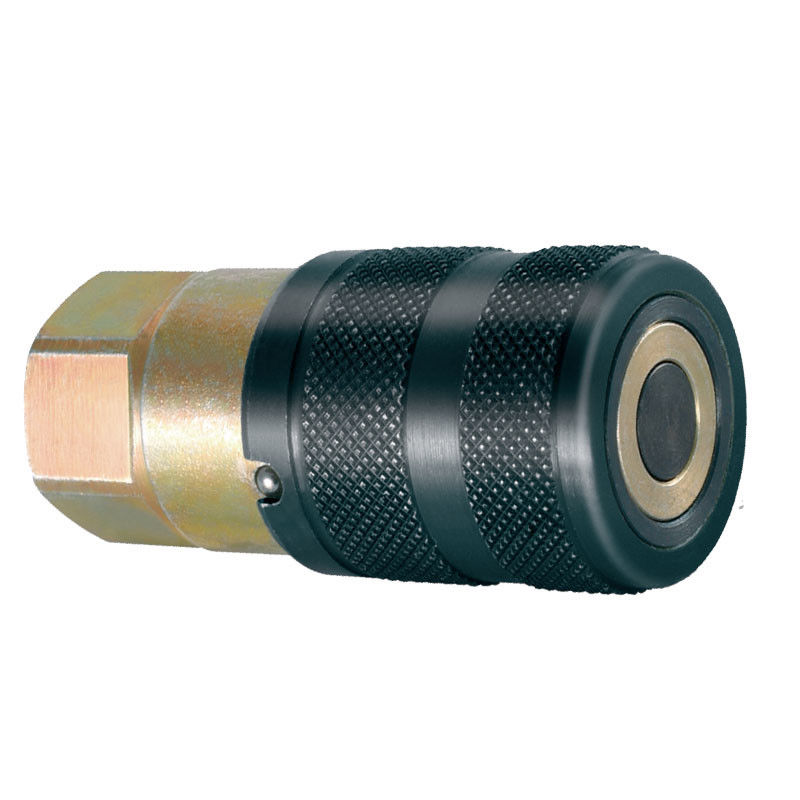

Desenho técnico do acoplador feminino CB-SP-6FN-FF, com destaque para a superfície plana e para a manga tratada com QPQ

Tamanho do corpo |
Partenho. |
Fios |
A |
B |
HEX |
1/4" |
CB-S2S-6FN |
1/4 |
2.32 |
1.10 |
0.87 |
3/8" |
CB-S3S-6FN |
3/8 |
2.87 |
1.26 |
1.18 |
3/8" |
CB-S3S-6FN |
1/2 ̊ |
2.87 |
1.26 |
1.18 |
1/2" |
CB-S4S-6FN |
1/2 ̊ |
3.31 |
1.50 |
1.42 |
1/2" |
CB-S4S-6FN |
3/4 |
3.31 |
1.50 |
1.42 |
5/8" |
CB-S5S-6FN |
1/2 ̊ |
3.23 |
1.65 |
1.42 |
5/8" |
CB-S5S-6FN |
3/4 |
3.39 |
1.65 |
1.42 |
3/4" |
CB-S6S-6FN |
3/4 |
3.74 |
1.89 |
1.61 |
3/4" |
CB-S6S-6FN |
1 ¢ |
3.86 |
1.89 |
1.61 |
1 " |
CB-S8S-6FN |
1-1/4 |
4.33 |
2.17 |
2.17 |

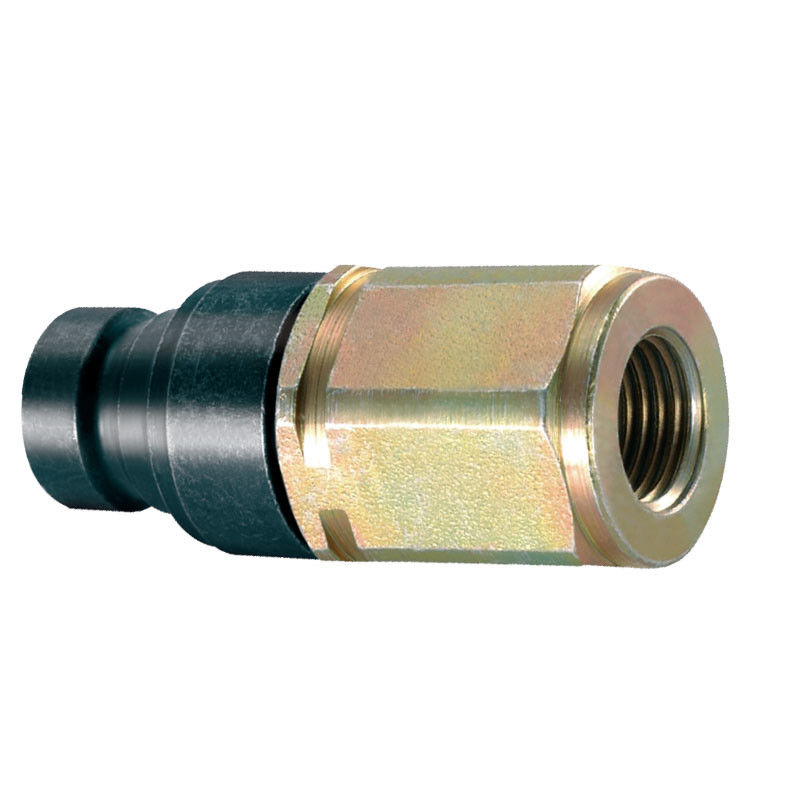

CB-SP-6FN-FF esquema de acoplamento rápido masculino de face plana com detalhes estruturais

Tamanho do corpo |
Partenho. |
Fios |
C |
D |
HEX |
1/4" |
CB-P2S-6FN |
1/4 |
2.05 |
0.63 |
0.87 |
3/8" |
CB-P3S-6FN |
3/8 |
2.52 |
0.78 |
1.18 |
3/8" |
CB-P3S-6FN |
1/2 ̊ |
2.52 |
0.78 |
1.18 |
1/2" |
CB-P4S-6FN |
1/2 ̊ |
2.91 |
0.96 |
1.42 |
1/2" |
CB-P4S-6FN |
3/4 |
2.95 |
0.96 |
1.42 |
5/8" |
CB-P5S-6FN |
1/2 ̊ |
2.87 |
1.06 |
1.42 |
5/8" |
CB-P5S-6FN |
3/4 |
2.95 |
1.06 |
1.42 |
3/4" |
CB-P6S-6FN |
3/4 |
3.39 |
1.18 |
1.61 |
3/4" |
CB-P6S-6FN |
1 ¢ |
3.39 |
1.18 |
1.61 |
1 " |
CB-P8S-6FN |
1-1/4 |
3.54 |
1.42 |
2.17 |

Imagem do produto do mundo real do conjunto CB-SP-6FN-FF, com estrutura de bloqueio de segurança e de ligação.
Perguntas Frequentes
P: Qual é a diferença entre as variantes CB-SP-6FN-FF e QA?
R: Ambos apresentam fechaduras de manga, mas a versão FF prioriza o desempenho mecânico, a tolerância à pressão e inclui tratamento QPQ opcional para maior durabilidade.
P: Posso usar este acoplador ao ar livre ou em ambientes adversos?
A: Sim
P: É compatível com o equipamento padrão ISO 16028?
A: Totalmente compatível.Pode ligar-se à série FF da Hansen e aos modelos ISO 16028 equivalentes.
