Lugar de origem:
Xangai, China
Marca:
Carterberg
Certificação:
IATF16949
Número do modelo:
CB-SP-6FN-RW
| Componente | Materiais |
|---|---|
| Corpo / Manga / Fim | De aço inoxidável |
| Valvas | De aço |
| Molas e Bolas | De aço inoxidável |
| Material do selo | Viton (outras sob pedido) |
Esta configuração ofereceexcelente resistência química, estabilidade térmica, e fiabilidade a longo prazo em campo ou para utilização móvel.
| Parâmetro | Especificações |
|---|---|
| Método de ligação | Pull-to-connect |
| Tipo de selo | Válvula de dupla vedação + válvula de face plana |
| Tipo de válvula | De superfície plana com pouco derramamento |
| Pressão de trabalho | 160 bar / 2320 PSI |
| Fluxo nominal | 16 ¢ 40 l/min |
| Inclusão do ar | ≤ 0,10 ml / 0,20 ml |
| Derramamento | ≤ 0,01 ml / 0,02 ml |
| Intervalo de temperatura | -20°C a +200°C (~4°F a +392°F) |
| Tamanhos disponíveis | 1/4", 3/8" |
| Padrão | Compatibilidade com a norma ISO 16028 |
| Intercambiável com | Série Hansen RW |
Desenho técnico que mostra o conector feminino CB-SP-6FN-RW e a disposição da válvula interna.
| Tamanho do corpo | Partenho. | Fios | A | B | C | HEX |
| 1/4" | CB-S2L-6MG-F | G1/4 | 53,5 | 30 | 11 | 24 |
| 3/8" | CB-S3L-6MG-F | G3/8 | 67,5 | 35 | 12 | 29 |
Vista dimensional do conector macho com perfil plano e interface de vedação
| Tamanho do corpo | Partenho. | Fios | D | E | F | HEX |
| 1/4" | CB-P2L-6MG-F | G1/4 | 46 | 12,5 | 11 | 24 |
| 3/8" | CB-P3L-6MG-F | G3/8 | 57 | 17 | 12 | 29 |

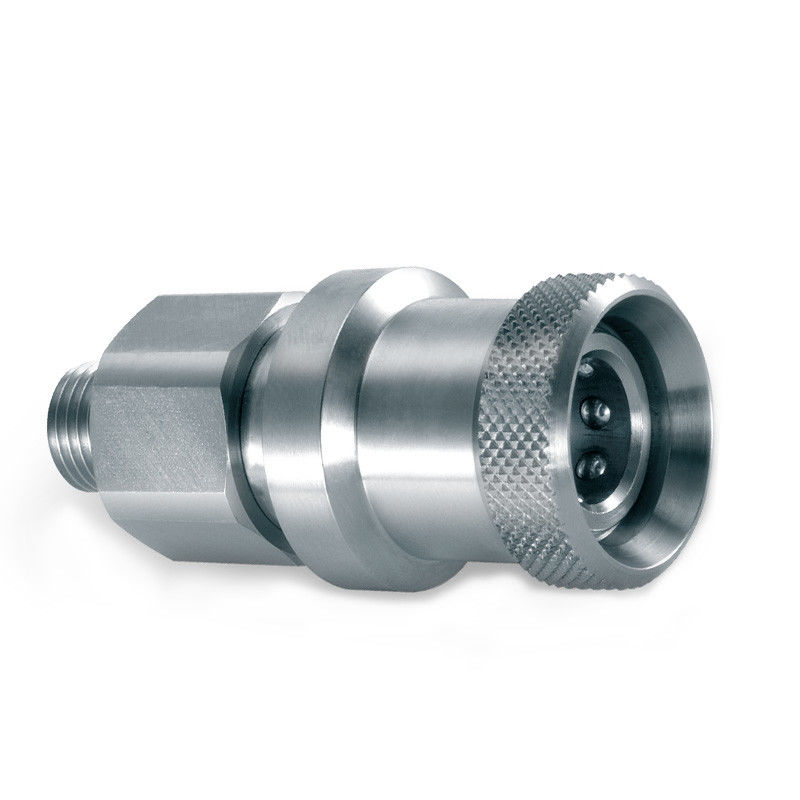

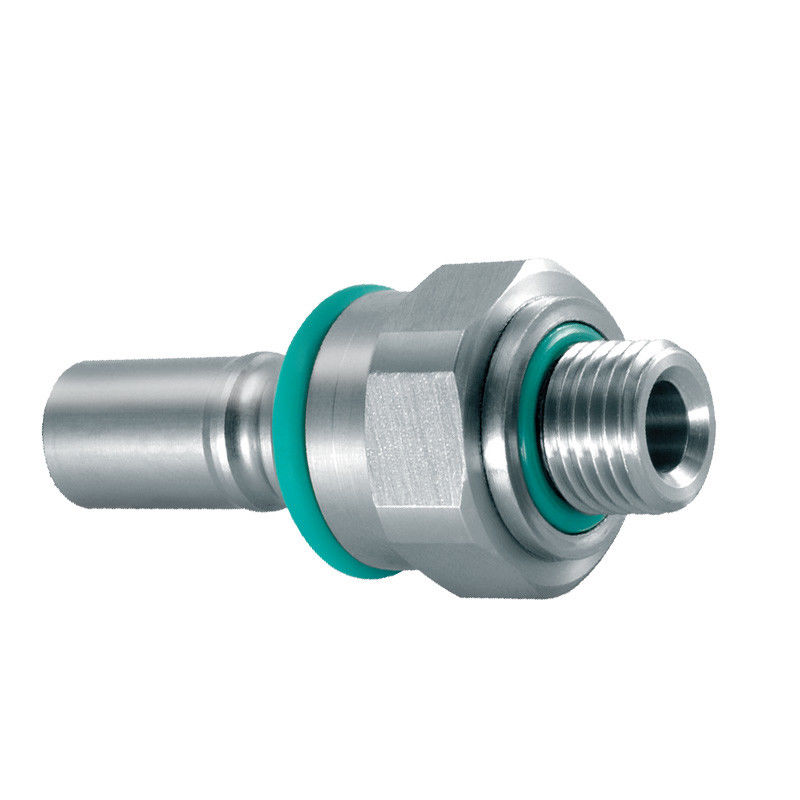

Imagem do mundo real dos conectores masculinos e femininos CB-SP-6FN-RW, mostrando design externo e acabamento.
