CB-SP3S-TC Super Alta Pressão acoplamento rápido hidráulico

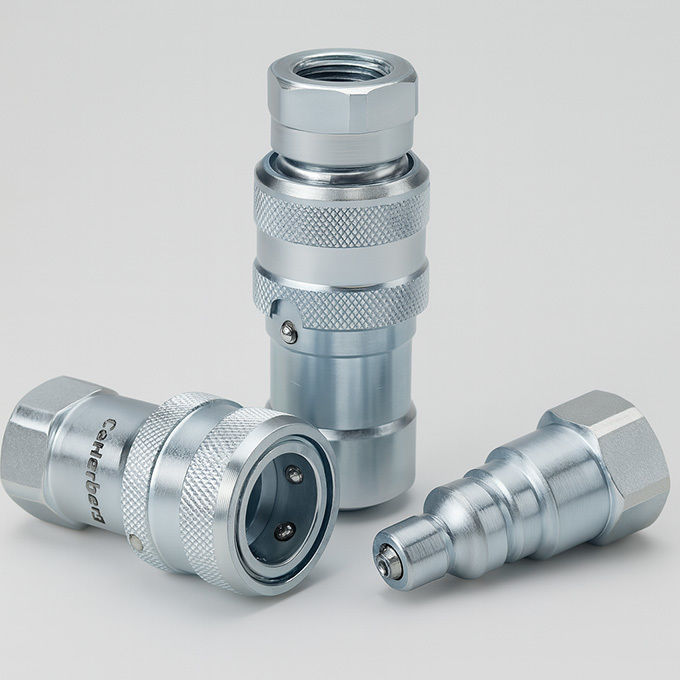

Carterberg CB-SP3S-TCÉ um acoplamento rápido hidráulico de super-alta pressão, concebido para satisfazer os requisitos extremos dos equipamentos de suspensão, ferramentas de manutenção de trilhos e sistemas de elevação.Fabricado em aço carbono com superfícies endurecidas e conexão de bloqueio de manga, este acoplamento oferece segurança, resistência e manuseio de pressão até 10.000 PSI.É totalmente compatível com a série Parker TC, garantindo a compatibilidade do sistema em circuitos de ferramentas de alta pressão.

Características e benefícios principais:

• Paragem da válvula positiva:O projeto de perca fixa mantém o alinhamento da válvula intacto e permite o contato total da válvula de metal a metal, garantindo a abertura completa sob pressão nominal.

• Sistema de vedação electrométrica:Fornece desligamento fiável mesmo sob vibração e choque de pressão, utilizando componentes de precisão.

• Mecanismo de bloqueio de manga:Impede a desconexão acidental devido à resistência da mangueira ou vibração.

• Construção durável:Os componentes de mamilos, mangas e válvulas são endurecidos por indução para resistência superior ao impacto e ao desgaste hidráulico.

• Pressão nominal:Classificada para uma pressão de trabalho de 10 000 PSI (aproximadamente 690 bar).

• Optimização do fluxo:Projetado para fornecer fluxo estável a alta pressão com turbulência mínima.

• Compatibilidade Parker TC:Funcionalmente intercambiáveis com os acopladores da série Parker TC.

Especificações técnicas:

Curva de desempenho:

Perda de pressão versus taxa de fluxo (3/8")
Meio de ensaio: Óleo-200 SUS, ISO VG 46.

Visão geral dimensional

Aplicações:

• Sistemas hidráulicos: Aplicações móveis de elevação sob alta pressão.

• Equipamento ferroviário: concebido para ferramentas de manutenção pesadas.

• Construção: Equipamento de arranque e suporte em que os acopladores roscados são propensos a erros.

• Manutenção industrial: Sistemas de alta pressão que requerem acoplamento robusto e seguro.

Guia de comparação e selecção de produtos:Quando escolherCB-SP3S-TCsobre outros acopladores rápidos:

• UtilizaçãoCB-SP3S-TCse a sua aplicação envolver levantamento, levantamento ou repetidas cargas de choque elevado.

• Para ambientes corrosivos (por exemplo, marinhos, químicos), preferir variantes de aço inoxidável comoCB-SPM-10F-A.

• Para utilização industrial geral inferior a 5000 PSI, considerarCB-SPL-10Fcomo uma alternativa rentável.

Perguntas frequentes

P: O CB-SP3S-TC pode ser utilizado em sistemas rotativos?

R: Não. Este modelo não é indicado para aplicações giratórias. A rotação sob pressão pode danificar as superfícies de vedação.

P: Este acoplamento é intercambiável com o Parker TC?

R: Sim, é dimensionalmente compatível e funcionalmente intercambiável com a série Parker TC.

Q: Que opções de fios estão disponíveis?

R: O NPT3/8 é padrão. Outros fios (BSPP, UNF) podem estar disponíveis mediante pedido.

Chamadas à ação:

Precisa de conexões hidráulicas confiáveis de alta pressão?
Contacte-nospara os preços do CB-SP3S-TC, apoio técnico ou especificações personalizadas.
