Place of Origin:
China
Marca:
carterberg
Certificação:
IATF16949
Model Number:
CB-10135
O CB-10135 é um acoplamento rápido compacto de ultra alta pressão projetado para sistemas hidráulicos exigentes que operam até 300 MPa (43.500 PSI). Totalmente compatível com a Série CEJN 135, este acoplamento é otimizado para desempenho sem vazamentos, segurança mecânica e integração rápida em sistemas hidráulicos de espaço confinado.
Com um corpo de aço endurecido e um anel de travamento seguro na metade fêmea, o CB-10135 é ideal para ferramentas de resgate, extratores de rolamentos e bancadas de teste de alta pressão.
• Pressão de Trabalho de 300 MPa: Construído para sistemas de pressão extrema sem risco de vazamento ou deformação.
• Design Sem Derramamento: Conecte e desconecte com segurança sob pressão com perda mínima de fluido.
• Intercâmbio CEJN 135: Totalmente compatível com acoplamentos e ferramentas hidráulicas padrão da série CEJN 135.
• Anel de Travamento de Segurança: A metade fêmea inclui um anel de travamento mecânico para evitar desconexão acidental.
• Dimensões Compactas: 64 mm de comprimento total, 2,5 mm de diâmetro de fluxo – perfeito para instalações apertadas.
• Tipo de Rosca: Interface rosqueada M16x1.5 com vedação cônica de 60°.
• Material Durável: Aço carbono endurecido com acabamento superficial preto para máxima resistência.
• Eficiência de Fluxo: Fornece 4,6 L/min com uma queda de pressão de 1 bar.
• Tamanho da Chave: 22 mm padrão para instalação conveniente.
| Parâmetro | Valor |
|---|---|
| Conexão | M16x1.5 com cone de 60° |
| Material | Aço carbono endurecido |
| Pressão de Trabalho | 300 MPa (43.500 PSI) |
| Pressão de Ruptura | ≥600 MPa |
| Diâmetro do Fluxo | 2,5 mm |
| Taxa de Fluxo (Δp = 1 bar) | 4,6 L/min |
| Comprimento | 64 mm |
| Diâmetro Externo | 30 mm |
| Faixa de Temperatura | -20°C a +80°C |
| Mecanismo da Válvula | Sem derramamento |
| Mecanismo de Travamento | Travamento por anel fêmea |
| Tipo de Vedação | Cone de 60° + NBR (padrão) |
Curva típica de pressão-fluxo do CB-10135.
A perda mínima de pressão é mantida mesmo na faixa de pressão de 300 MPa, garantindo a eficiência e segurança do sistema.

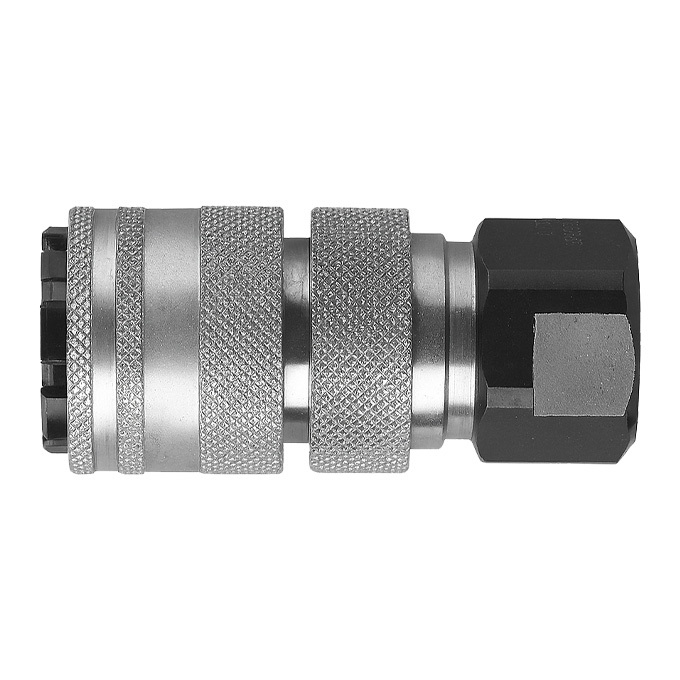

Fêmea (Soquete)

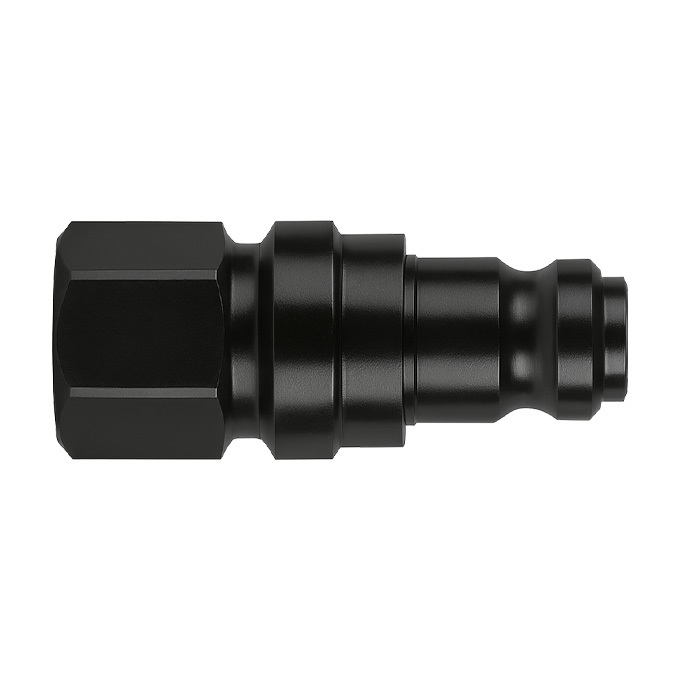

Macho (Plugue)
• Sistemas de Extrator Hidráulico
• Resgate e Espalhadores
• Bancadas de Teste de Ultra Alta Pressão
• Ferramentas de Manutenção de Precisão
• Unidades de Serviço Fora do Local
O CB-10135 é totalmente compatível dimensional e funcionalmente com os acoplamentos da Série CEJN 135:
• Interface de rosca: M16x1.5
• Mesmo diâmetro nominal e pressão de trabalho
• Vedação metálica cônica correspondente
• Segurança de travamento mecânico semelhante
