Place of Origin:
China
Marca:
carterberg
Certificação:
IATF16949
Model Number:
CB-10125
OCB-10125O acoplamento rápido hidráulico é projetado para:ultra-alta pressãosistemas que operam até250 MPa (36.250 PSI). Com umempilhadeira sem válvula,vedação de metal a metal, eConfiguração de rosca compacta G1/4", é uma escolha de confiança paraDe potência superior a 50 W,de potência superior a 50 W, e outros equipamentos utilizados em aplicações de alta precisão.
Este modelo faz parte da série compatível CEJN 125 da Carterberg e oferece ligação e desconexão sem problemas, sem fugas, mesmo sob carga extrema.Selo metálico CMS (120° cone)Assegura a segurança e a repetibilidade em ciclos frequentes.
• Indicado para 250 MPa de pressão de trabalho
Construído para lidar com forças hidráulicas extremas em sistemas controlados de ferramentas e testes.
•Dimensões compactas
Comprimento total de apenas73.8 mmeDiâmetro exterior de 30 mm- ideal para espaços de reunião confinados.
•Não há válvula no lado da tomada
A estrutura interna simplificada minimiza a queda de pressão e facilita a equalização de pressão mais rápida.
•Segurança do sistema de vedação de metal a metal
Elimina a dependência de O-rings em zonas críticas, proporcionando um desempenho superior a pressões ultra-altas.
•Capas padrão de poeira e fechadura de segurança
Cada unidade inclui uma fechadura de segurança integrada e tampas de proteção para evitar a contaminação e a liberação acidental.
•Compatibilidade com a série CEJN 125
Intercambiável funcionalmente com os produtos CEJN 125, oferecendo ao mesmo tempo uma maior flexibilidade de fornecimento e eficiência de custos.
| Especificações | Valor |
|---|---|
| Pressão de trabalho | 250 MPa (36.250 PSI) |
| Pressão de explosão | 500 MPa |
| Diâmetro nominal | 2.5 mm |
| Taxa de fluxo | 50,8 L/min |
| Tipo de ligação | G 1/4" |
| Duração | 73.8 mm |
| Diâmetro | 30 mm |
| Tamanho da chave inglesa | 26 mm |
| Torque | 40 ∼ 50 Nm |
| Método de vedação | CMS cone de metal de 120° |
| Material do selo | NBR (nitril) |
| Intervalo de temperatura | -30°C a +100°C |
| Materiais | Aço revestido de zinco e níquel, apagado |
Curva típica de pressão-fluxo do CB-10125.
Mostra queda de pressão mínima graças ao seu design sem válvulas e caminho interno compacto.

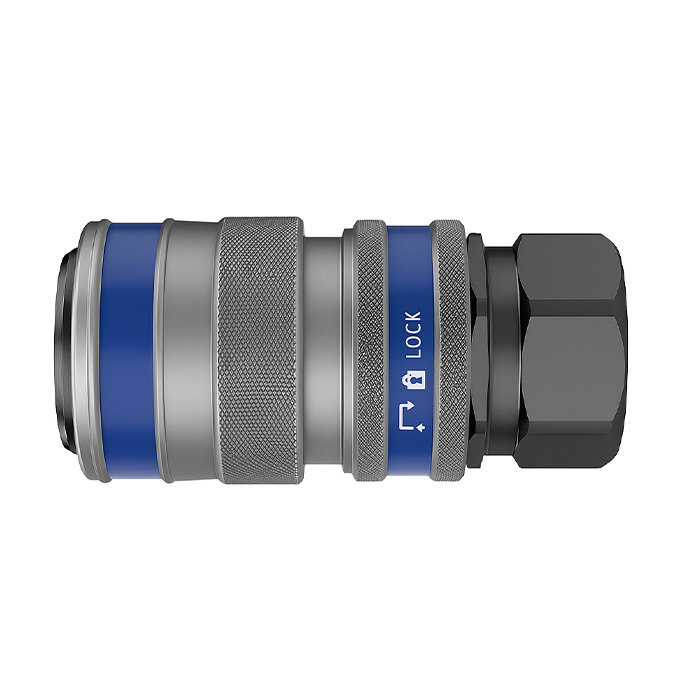

Fêmea (Socket)

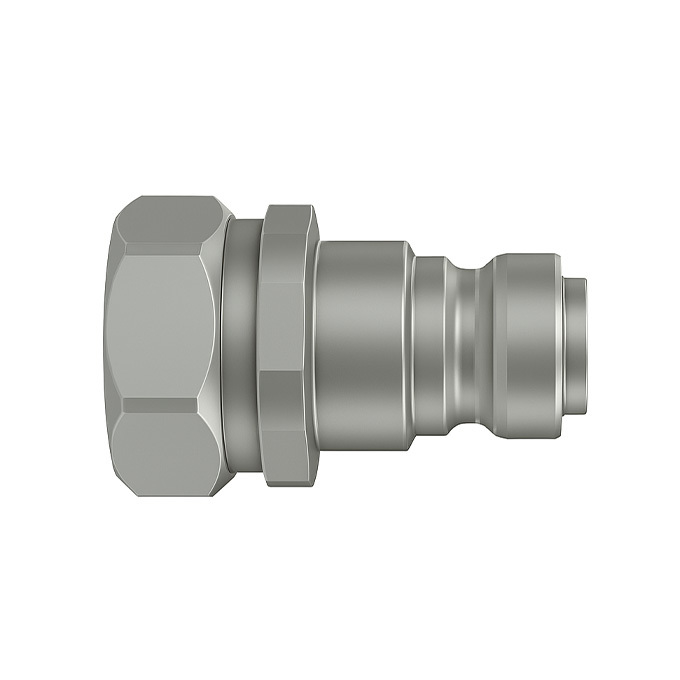

Masculino (Vídeo)
O CB-10125 é totalmente compatível com a série CEJN 125, incluindo tamanho físico, interface de vedação e desempenho hidráulico.Recomendamos verificar os materiais de vedação (NBR vs Viton) e as definições de binário máximo durante os cenários de substituição ou adaptação.
P: O CB-10125 pode ser usado em sistemas de pressão dinâmica com pulsação?
A: É adequado para ultra-alta pressão,estáticoPara sistemas pulsantes, consulte-nos para variantes reforçadas.
P: O acoplamento está completamente livre de válvulas?
R: Sim. A metade masculina (venda) é livre de válvulas para minimizar a restrição de fluido. O sistema deve ser pressurizado antes da desconexão.
P: É compatível com as ferramentas CEJN 125?
A: Sim. CB-10125 é umFuncionalmente compatívelSubstituição pela CEJN 125, concebida para utilização em tensores de parafusos, puxadores, etc.
