Place of Origin:
China
Marca:
carterberg
Certificação:
IATF16949
Model Number:
CB-10116
O CB-10116 é um acoplamento rápido hidráulico compacto de aço inoxidável, projetado para atender às altas exigências de sistemas de ultra alta pressão em ambientes corrosivos. Projetado como uma alternativa totalmente compatível com a Série CEJN 116, este modelo combina recursos de segurança mecânica, operação sem gotejamento e o cone de vedação metálica CMS de 120° da CEJN para oferecer confiabilidade superior de vedação sob pressão extrema.
Ideal para ferramentas de torque, tensionadores e equipamentos hidráulicos portáteis, o CB-10116 é a sua escolha de alta integridade quando a falha não é uma opção.
• Construção 100% em Aço Inoxidável: Resistente à corrosão e adequado para ambientes agressivos, incluindo sistemas marítimos, químicos e offshore.
• Design de Corpo Compacto: Com apenas 51,2 mm de comprimento e 24,5 mm de diâmetro, perfeito para aplicações em espaços apertados.
• Vedação Metálica CMS (Cone de 120°): Vedação metal-metal compatível com CEJN com alta resistência à temperatura e produtos químicos.
• Operação Sem Vazamentos: Projetado para zero derramamento durante a conexão e desconexão.
• Acoplador Macho Sem Válvula: Otimizado para sistemas onde a direção do fluido é regulada externamente.
• Anel de Travamento de Segurança: O acoplador fêmea inclui um anel mecânico para evitar desconexões acidentais.
• Classificação de Alta Pressão: Pressão de operação de 150 MPa (21.750 PSI), com uma pressão de ruptura mínima de 300 MPa.
• Conexão Rosqueada G 1/4": Compatível com interfaces hidráulicas industriais comuns.
• Tampas de Poeira Padrão Incluídas: Prolongam a vida útil do acoplador e protegem as superfícies internas. Tampas de alumínio opcionais disponíveis.
| Parâmetro | Valor |
|---|---|
| Tipo de Conexão | Rosca fêmea G 1/4" |
| Material | Aço inoxidável AISI 316 |
| Tipo de Vedação | Vedação de cone metálico CMS (120°) |
| Material da Vedação | Nitrila (NBR) |
| Pressão de Trabalho | 150 MPa (21.750 PSI) |
| Pressão de Ruptura | ≥300 MPa |
| Diâmetro Nominal de Fluxo | 2,5 mm |
| Taxa de Fluxo (Δp=1 bar) | 6 L/min |
| Comprimento | 51,2 mm |
| Diâmetro Externo | 24,5 mm |
| Tamanho da Chave | 22 mm |
| Faixa de Temperatura | -30°C a +100°C |
| Válvula | Macho: sem válvula / Fêmea: com anel de segurança |
| Tampas de Poeira | Plástico padrão; alumínio opcional |
Curva típica de pressão-fluxo do CB-10116.

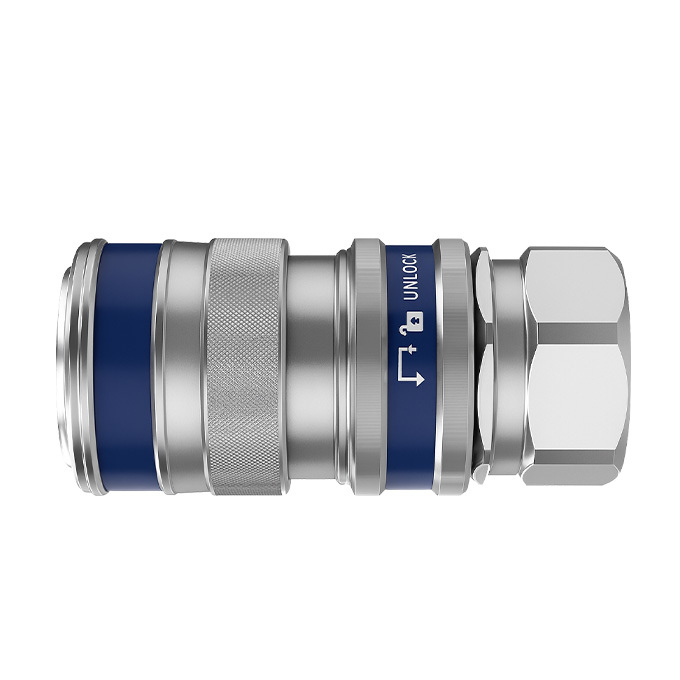

Fêmea (Soquete)

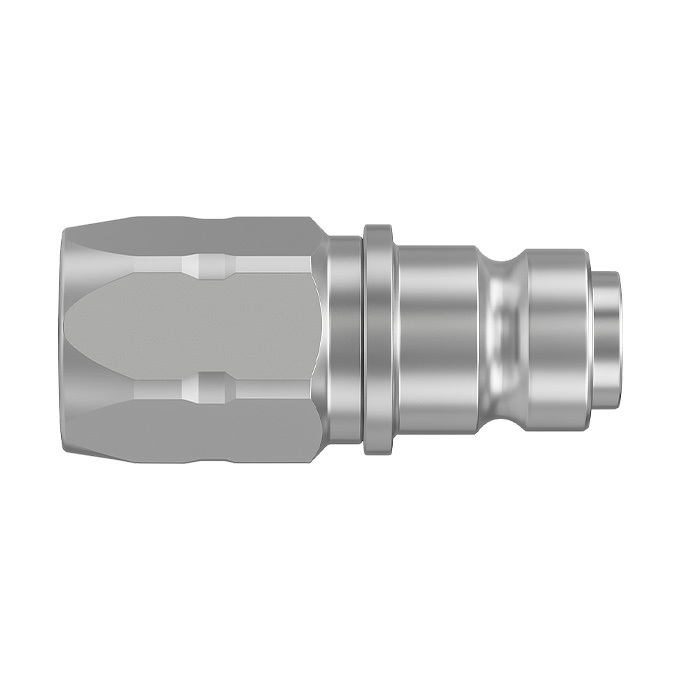

Macho (Plugue)
• Ferramentas de Torque e Tensionadores Hidráulicos
Onde acoplamentos sem vazamentos, compactos e precisos são essenciais.
• Manutenção em Ambientes Corrosivos
Adequado para instalações marítimas, offshore e químicas.
• Unidades Hidráulicas Portáteis
Para sistemas de alta pressão com controle de fluido de pequeno volume.
O CB-10116 é totalmente intercambiável com a Série CEJN 116 em termos de:
• Dimensões e Interface de Rosca (G1/4")
• Método de Vedação (cone CMS 120°)
• Classificações de Pressão e Temperatura
• Formato do Acoplamento (macho sem válvula + fêmea de segurança)
P: Como o CB-10116 difere do CB-10125 ou CB-10218?
R: O CB-10116 é de aço inoxidável e possui uma vedação metálica CMS. Os CB-10125 e 10218 são tipicamente de aço carbono com vedação por anel O. Além disso, o 10116 tem um design mais compacto e nenhuma válvula interna no lado macho.
P: O CB-10116 é adequado para aplicações químicas ou marítimas?
R: Sim. A construção totalmente em aço inoxidável e o design sem vazamentos o tornam ideal para ambientes corrosivos e sensíveis.
P: O CB-10116 pode substituir o CEJN 116 diretamente?
R: Sim. É totalmente compatível dimensional e funcionalmente.
