Place of Origin:
Shanghai, China
Marca:
Carterberg
Certificação:
IATF16949
Model Number:
CB-SP-6FN-VEP
O CB-SP-6FN-VEP é o acoplamento rápido hidráulico de face plana de bloqueio roscado da Carterberg, projetado para aplicações de alta pressão e pressão residual.Com um projeto de válvula de descarga e uma mangueira de bloqueio com rosca manual, garante uma conexão segura e de vazamento minimizado mesmo em condições de trabalho adversas.Este modelo destaca-se na família Carterberg como a solução ideal onde a ligação segura sob pressão e a resistência às vibrações são críticas.
| Características | Descrição |
|---|---|
| Bloqueio de mangas com rosca | O acoplador feminino utiliza uma manga roscada para segurar manualmente a ligação com o acoplador masculino, evitando a desconexão devido a vibração ou arrastamento. |
| Conexões sob pressão residual | O mamilo masculino é projetado para permitir a ligação mesmo quando a pressão residual estiver presente, reduzindo o tempo de inatividade durante a troca de ferramentas ou mangueiras. |
| Projeto da válvula de descarga | As válvulas de superfície plana minimizam o derramamento de fluido durante a desconexão e reduzem a inclusão de ar durante a reconexão. |
| Construção de barras de aço sólido | Todos os acopladores são de precisão em aço sólido de carbono para resistência superior e resistência a choque hidráulico e impulso. |
| Selo BFT anti-explosão | A vedação de borracha nitrílica com estrutura BFT colada oferece excelente fiabilidade de vedação em condições extremas. |
| Revestimento cromado ecológico | O tratamento de superfície avançado melhora a resistência à corrosão, tornando-o adequado para ambientes externos e úmidos. |
| Tamanho ( polegadas) | Tipo de fio | Pressão nominal (PSI) | Fluxo nominal (GPM) |
|---|---|---|---|
| 1/2 | G1/2 | 7000 | 12 |
| 5/8 | G3/4 | 7000 | 28 |
| 3/4 | G1 | 7000 | 50 |
| 1 | G1-1/4 | 6000 | 88 |
| 1-1/2 | G1-1/2 | 5000 | 152 |
• Intervalo de temperatura:-20°C a +120°C
•Material do selo:NBR (borracha nitrílica)
•Material do corpo:Aço carbono cromado
•Conformidade:A norma ISO 16028
•Intercambiável com:Série STUCCHI VEP

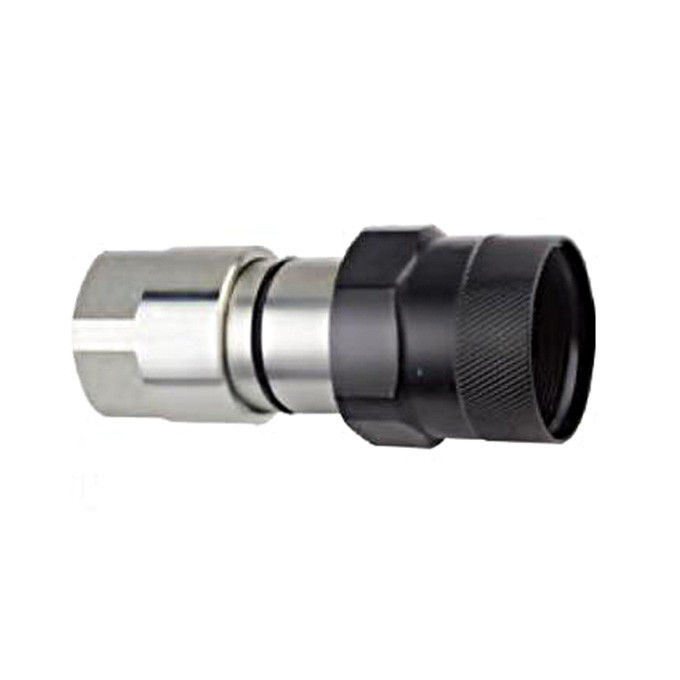

Fêmea (Socket)
|
PARTE NÃO |
LS |
D |
HEX1 |
HEX2 |
A |
T |
|
CB-S4S-6FN-VEP |
103.5 |
Φ49 |
S36 六角 |
S46六角 |
16.5 |
G1/2 NPT1/2 |
|
CB-S6S-6FN-VEP |
114 |
Φ53.7 |
S41六角 |
S50六角 |
20 |
G3/4 NPT3/4 |
|
CB-S8S-6FN-VEP |
133.5 |
Φ58.8 |
S46六角 |
S55六角 |
21 |
G1 NPT1 |
|
CB-S10S-6FN-VEP |
145.2 |
Φ68.7 |
S55六角 |
S65六角 |
21 |
G1-1/4 NPT1-1/4 |
|
CB-S12S-6FN-VEP |
187.5 |
Φ92 |
S65六角 |
S85六角 |
21 |
G1-1/2 NPT1-1/2 |
|

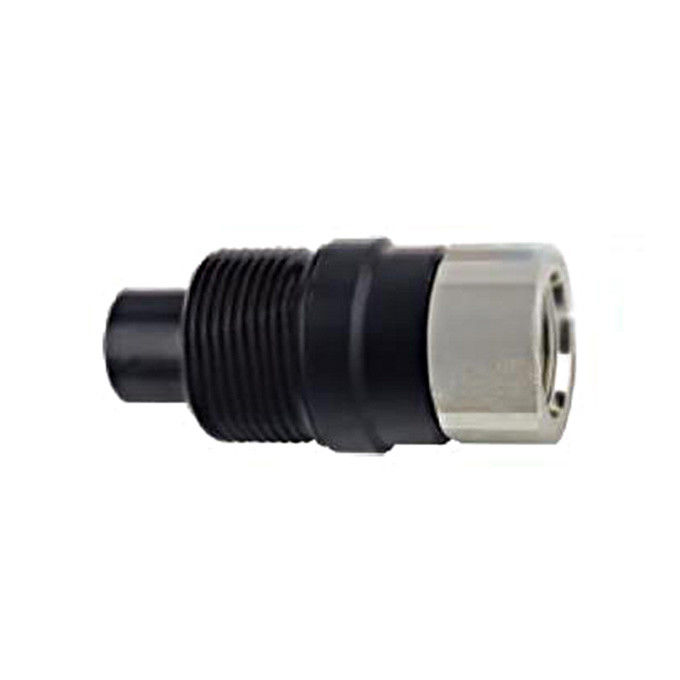

PARTE NÃO |
LS |
C |
d |
E |
HEX2 |
A |
T |
|
CB-P4S-6FN-VEP |
95 |
18.8 |
24.54 |
M40*3 |
S36六角 |
16.5 |
G1/2 NPT1/2 |
|
CB-P6S-6FN-VEP |
98.8 |
19.5 |
27.04 |
M45*3 |
S36六角 |
20 |
G3/4 NPT3/4 |
|
CB-P8S-6FN-VEP |
113.9 |
24 |
29.95 |
M50*3 |
S46六角 |
21 |
G1 NPT1 |
|
CB-P10S-6FN-VEP |
123.5 |
24.8 |
36.05 |
M58*3 |
S55六角 |
21 |
G1-1/4 NPT1-1/4 |
|
CB-P16S-6FN-VEP |
150 |
31.5 |
57 |
Tr80*4 |
S65六角 |
21 |
G1-1/2 NPT1-1/2 |
