Place of Origin:
Shanghai, China
Marca:
Carterberg
Certificação:
IATF16949
Model Number:
CB-SP-6FN-PTF
| Recurso | Descrição |
|---|---|
| Trava de manga mecânica | Impede a desconexão não intencional causada por arrastar, vibração ou movimento repentino - essencial para máquinas móveis. |
| Válvula sem derramamento de face plana | Evita vazamento de fluido ou inclusão de ar durante as operações de conexão/desconexão. Limpo e seguro para operadores e sistemas. |
| Manga externa do guarda -pó | Cubra a área de manga de pressão para impedir a sujeira, areia ou detritos, estendendo a vida útil da válvula. |
| Corpo de aço endurecido | Usinado a partir de barstock e tratado térmico para resistência a choque e vibração. |
| Seal ligado com backup de PTFE | As vedações NBR com suporte anti-blowout garantem a integridade do selo sob surtos de pressão. |
| Mecanismo de bloqueio de várias bola | Fornece alinhamento preciso e reduz o estresse de torção da mangueira. |
| ISO 16028 Compatibilidade | Intercambiável com outros acopladores de rosto plano aderentes à ISO 16028. |
| Tamanho do corpo (polegadas) | 1/4 | 3/8 | 1/2 | 5/8 | 3/4 | 1 | 1-1/2 | 2 |
|---|---|---|---|---|---|---|---|---|
| Pressão nominal (psi) | 5000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 |
| Fluxo nominal (GPM) | 3 | 6 | 12 | 20 | 28 | 50 | 80 | 100 |
| Faixa de temperatura | -20 ° C a +120 ° C. | |||||||
| Material de vedação padrão | NBR (borracha nitrila) | |||||||
| Tipo de conexão | Push-to-cone de manga-bloqueio | |||||||
| Tipo de thread | BSPP ou NPT (por lista de número de peça) | |||||||

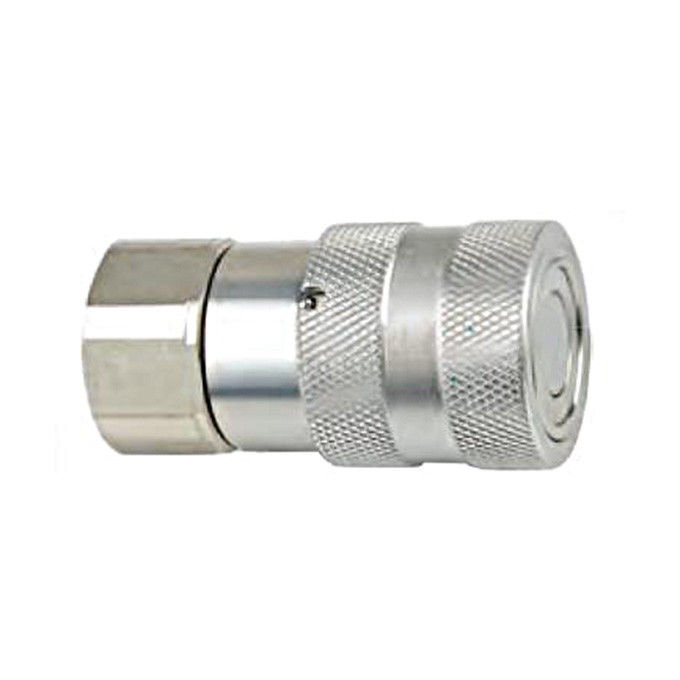

Fêmea (soquete)
|
Parte não |
Ls |
D |
Hex1 |
UM |
T |
|
CB-S2S-6FN-PTF |
58.2 |
28 |
22 |
14 |
G1/4 NPT1/4 |
|
CB-S3S-6FN-PTF |
68.1 |
32 |
27 |
14 |
G3/8 NPT3/8 |
|
CB-S3S-6FN-PTF |
73.3 |
32 |
27 |
18 |
G1/2 NPT1/2 |
|
CB-S4S-6FN-PTF |
75.1 |
38 |
32 |
18 |
G1/2 NPT1/2 |
|
CB-S4S-6FN-PTF |
81.1 |
38 |
36 |
20 |
G3/4 NPT3/4 |
|
CB-S6S-6FN-PTF |
79.9 |
42 |
36 |
22 |
G3/4 NPT3/4 |
|
CB-S8S-6FN-PTF |
99.2 |
48 |
41 |
23 |
G1 Npt1 |
|
CB-S10S-6FN-PTF |
111.5 |
56 |
55 |
24 |
G1-1/4 NPT1-1/4 |
|
CB-S12S-6FN-PTF |
150 |
79.5 |
65 |
30 |
G1-1/2 NPT1-1/2 |
|
CB-S16S-6FN-PTF |
167 |
98.5 |
85 |
31 |
G2 Npt2 |

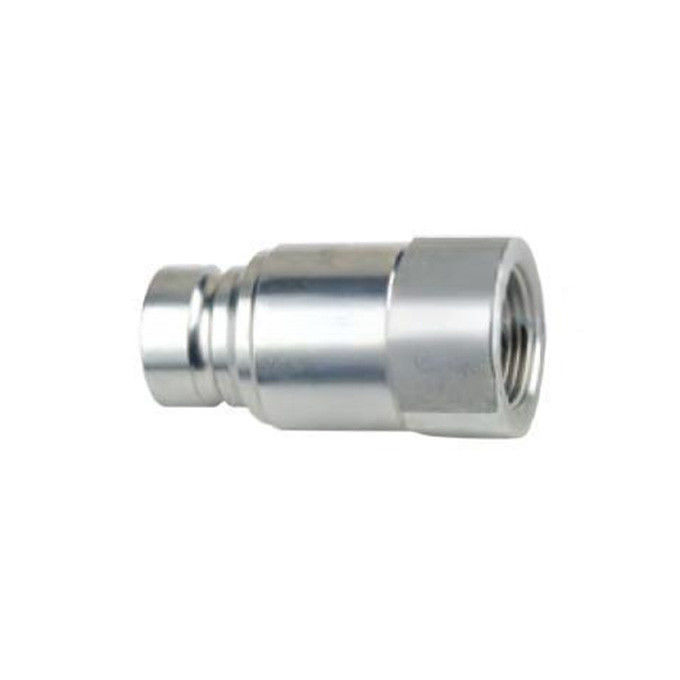

Masculino (plug)
|
Parte não |
LP |
d |
C |
Hex2 |
UM |
T |
|
CB-P2S-6FN-PTF |
48 |
16.1 |
36 |
22 |
15.5 |
G1/4 NPT1/4 |
|
CB-P3S-6FN-PTF |
61.5 |
19.7 |
40.5 |
24 |
16 |
G3/8 NPT3/8 |
|
CB-P3S-6FN-PTF |
61.5 |
19.7 |
40.5 |
27 |
16 |
G1/2 NPT1/2 |
|
CB-P4S-6FN-PTF |
68 |
24.5 |
48 |
32 |
16 |
G1/2 NPT1/2 |
|
CB-P4S-6FN-PTF |
73 |
24.5 |
48 |
36 |
18 |
G3/4 NPT3/4 |
|
CB-P6S-6FN-PTF |
70.5 |
27 |
50.5 |
36 |
19 |
G3/4 NPT3/4 |
|
CB-P8S-6FN-PTF |
85.5 |
30 |
57 |
41 |
23 |
G1 Npt1 |
|
CB-P10S-6FN-PTF |
90 |
36 |
55 |
55 |
24 |
G1-1/4 NPT1-1/4 |
|
CB-P12S-6FN-PTF |
112 |
57 |
74 |
65 |
30 |
G1-1/2 NPT1-1/2 |
|
CB-P16S-6FN-PTF |
123.9 |
73 |
92 |
75 |
31 |
G2 Npt2 |
