Place of Origin:
Shanghai, China
Marca:
Carterberg
Certificação:
IATF16949
Model Number:
CB-SP-6FN-PTR
O CB-SP-6FN-PTR da Carterberg é um acoplamento rápido hidráulico compacto e plano projetado para aplicações de espaço apertado e alta confiabilidade.É construído a partir de aço endurecido e protegido por um revestimento de dicromato de zinco amarelo, assegurando uma forte resistência à corrosão, mantendo-se leve e compacto.
Este modelo integra uma vedação anti-explosão, uma manga de bloqueio para evitar a retirada,e uma estrutura protetora resistente à poeira, tudo numa concepção totalmente intercambiável com os acopladores da série NITTO 350É ideal para sistemas hidráulicos móveis que exijam uma elevada fiabilidade em condições de instalação restritas, como em veículos de serviço de energia elétrica ou ferramentas hidráulicas compactas.
| Características | Descrição |
|---|---|
| Válvula anti-derramamento de face plana | Minimiza a perda de fluido e a entrada de ar durante a desconexão; ideal para operações limpas e seguras. |
| Bloqueio mecânico de mangas | Impede a retirada acidental ou a desconexão induzida por vibrações durante a operação do equipamento. |
| Protecção da vedação contra poeira | A estrutura da manga exterior impede a entrada de detritos, protegendo o mecanismo de bloqueio e a válvula. |
| Selo anti-explosão ligado | Com um anel de reserva de PTFE para lidar com a pressão de aumento sem danificar a vedação. |
| Revestimento de zinco amarelo | Oferece uma melhor resistência à corrosão em comparação com revestimentos padrão, proporcionando ao mesmo tempo uma identificação visível. |
| Construção de aço + componentes endurecidos | Para durabilidade mecânica em ambientes portáteis ou propensos a vibrações. |
| Fator de forma compacta | Perfil fino ideal para espaços de instalação apertados (somente tamanhos de 1/4" e 3/8"). |
| Intercâmbio NITTO 350 | Directamente compatível com os acopladores japoneses da série 350. |
| Tamanho do corpo | 1/4" | 3/8" |
|---|---|---|
| Pressão nominal | 5000 PSI | |
| Taxa de fluxo máxima | 6GPM | |
| Temperatura | -20°C a +120°C | |
| Material do selo | NBR (borracha nitrílica) | |
| Revestimento de superfície | Dicromato de zinco amarelo | |
| Tipo de ligação | Push-to-connect com fecho de manga | |
| Tipo de válvula | Projeto sem derramamento de superfície plana | |

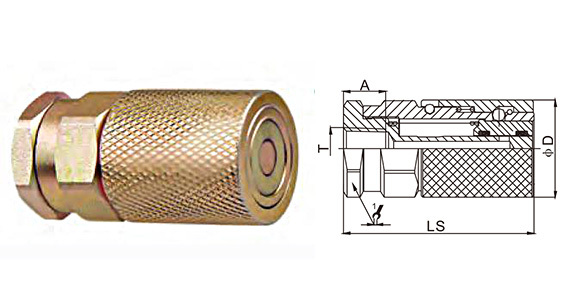

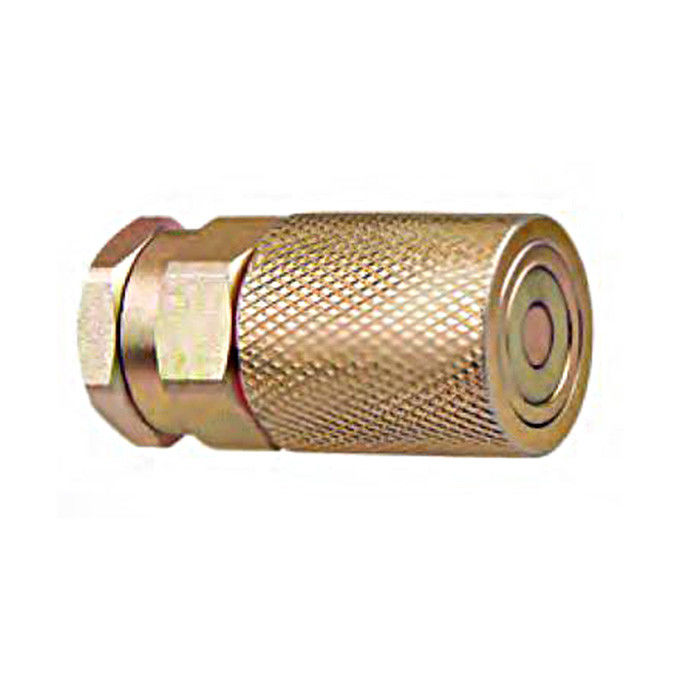

Fêmea (Socket)
|
PARTE NÃO. |
LS |
ΦD |
HEX1 |
A |
T |
|
CB-S2S-6FN-PTR |
59.3 |
30.4 |
27 |
14 |
ZG1/4 NPT1/4 |
|
CB-S3S-6FN-PTR |
71.1 |
31.5 |
30 |
16 |
ZG3/8 NPT3/8 |

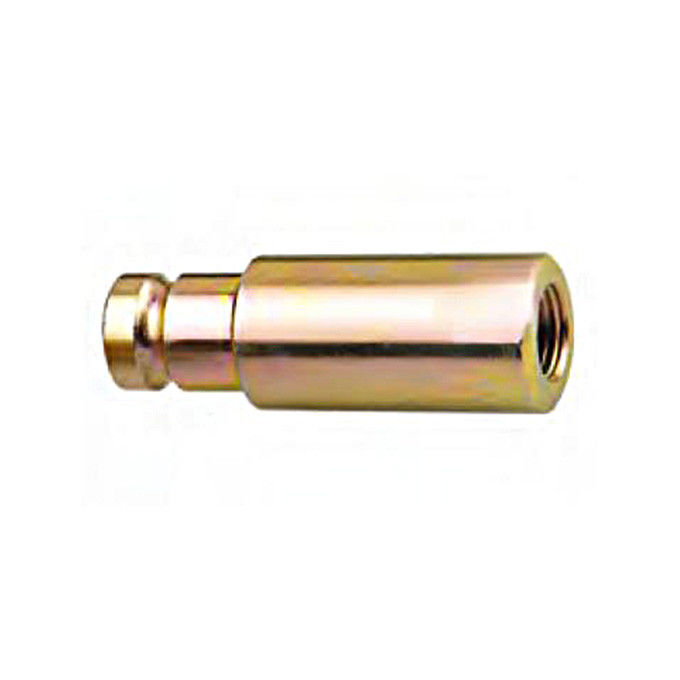

Masculino (Vídeo)
|
PARTE NÃO. |
LP |
C |
HEX2 |
A |
T |
|
CB-P2S-6FN-PTR |
64 |
20.5 |
19 |
14 |
ZG1/4 NPT1/4 |
|
CB-P3S-6FN-PTR |
71 |
25.5 |
24 |
16 |
ZG3/8 NPT3/8 |
• Manutenção de veículos eléctricos
• Sistemas de ferramentas hidráulicas compactos
• Serviço de campo de geração de energia
• Jacks hidráulicos e sistemas de controlo com espaço limitado
• Equipamento onde seja necessária uma vedação antiexplosão
