Name: acoplamentos-rápidos-hidráulicos-roscados-cb-sps-6fn-vep
Brand: Phidix Motion Controls (Shanghai) Co., Ltd.
SKU: CB-SP-6FN-VEP
Availability: InStock

Para casa > produtos > NOVOS PRODUTOS >

acoplamentos-rápidos-hidráulicos-roscados-cb-sps-6fn-vep

Lugar de origem:

Xangai, China

Marca:

Carterberg

Certificação:

IATF16949

Número do modelo:

CB-SP-6FN-VEP

Contacte-nos

Solicite um orçamento

acoplamentos-rápidos-hidráulicos-roscados-cb-sps-6fn-vep

Detalhes do produto

Serise:

de ligação rápida hidráulica roscada

Tamanho:

1/2", 5/8", 3/4", 1", 1-1/2"

Material:

Aço

Pressão de trabalho:

7000 libras por polegada quadrada

Fluxo nominal:

Até 152 GPM

Temperatura de funcionamento:

-20°C a +120°C

Aplicação:

Equipamento de construção portátil. Ferramentas hidráulicas, Sistemas hidráulicos móveis em veículos

Permutável:

Série VEP STUCCHl

Termos de pagamento e envio

Quantidade de ordem mínima

Negociação

Preço

Negociável

Detalhes da embalagem

caixa de cartão

Tempo de entrega

7-20 dias úteis

Termos de pagamento

L/C, D/A, D/P, T/T, Western Union

Habilidade da fonte

5000~20000 pc/month

PRODUTOS CONEXOS

acoplamentos rápidos hidráulicos roscados cb rk spm

Obtenha o melhor preço

acoplamentos rápidos hidráulicos roscados cb sps 3f bd

Obtenha o melhor preço

acoplamentos rápidos hidráulicos roscados cb-sps-6fm-ptr

Obtenha o melhor preço

acoplamentos-rápidos-hidráulicos-roscados-cb-sps-6fn-vep

Obtenha o melhor preço

Contacte-nos

86-021-37214610

Contacte agora

Descrição do produto

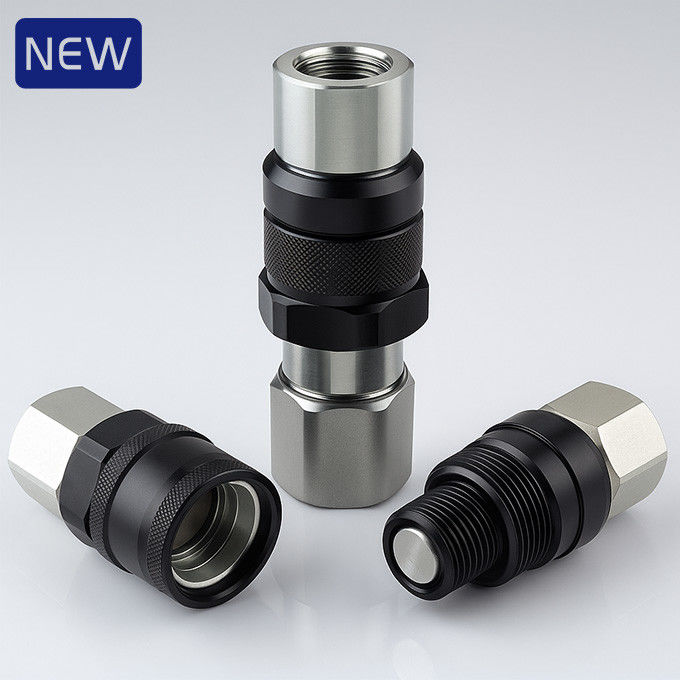

CB-SP-6FN-VEP Acoplamento hidráulico com rosca de face plana (nova versão)

Compacto, seguro, resistente à pressão residual ️ Agora disponível como uma nova listagem

O CB-SP-6FN-VEP é o acoplamento rápido roscado recém-lançado da Carterberg, projetado para sistemas hidráulicos exigentes que exigem integridade da superfície plana e operação segura sob pressão residual.Como parte da nossa linha de produtos mais recente, este modelo está atualmente categorizado na nossa seção de novos produtos e será migrado para uma categoria específica de acoplador roscado após a avaliação do lançamento.

Características-chave em resumo

• O design de superfície plana minimiza a perda de fluido e a contaminação durante a ligação/desligação.

• O sistema de bloqueio da manga com rosca garante um acoplamento seguro e uma resistência às vibrações.

• A ligação sob pressão residual permite um acoplamento seguro mesmo sob pressão de captura.

• A vedação anti-blowout aumenta a fiabilidade sob ciclos de alto impulso e duros.

• Ampla gama de fluxo e pressão, adequada para múltiplas aplicações de ferramentas e veículos.

Construção e Design Destaques

O CB-SP-6FN-VEP possui um corpo de aço com roscas usinadas de alta precisão e componentes cromados para durabilidade.As metades feminina e masculina usam uma fechadura de manga roscada para engajamento manual, garantindo uma vedação apertada mesmo sob pressão residual.

Internamente, a estrutura da válvula de face plana oferece vedação de descarga com contato metal-metal.Isso limita o derramamento de fluido e evita a intrusão de ar ao reconectar, especialmente crítico na hidráulica de construção e configurações de ferramentas móveis.

A vedação anti-explosão integrada protege contra danos internos de picos de pressão, tornando-a altamente confiável em ambientes de carga pesada ou de ligação/desligação repetitiva.

Especificações técnicas

Parâmetro	Valor
Tamanhos de corpo disponíveis	1/2", 5/8", 3/4", 1", 1-1/2"
Pressão nominal	7000 PSI (1/2" a 3/4") 6000 PSI (1") 5000 PSI (1-1/2")
Fluxo nominal	12 ¢ 152 GPM
Intervalo de temperatura	-20°C a +120°C
Material de vedação padrão	NBR (borracha nitrílica)
Tipo de válvula	De superfície plana, com válvula de descarga
Sistema de bloqueio	Mancha com rosca, ligação manual
Capacidade de pressão residual	- Sim, sim.

Visão geral dimensional

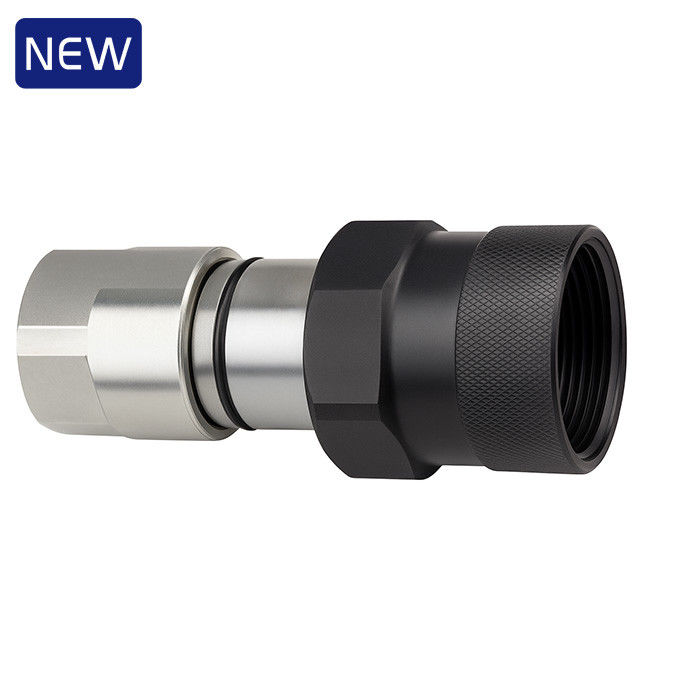

Fêmea (Socket)

PARTE NÃO	LS	D	HEX1	HEX2	A	T
CB-S4S-6FN-VEP	103.5	Φ49	S36 六角	S46 六角	16.5	G1/2 NPT1/2
CB-S6S-6FN-VEP	114	Φ53.7	S41 六角	S50 六角	20	G3/4 NPT3/4
CB-S8S-6FN-VEP	133.5	Φ58.8	S46 六角	S55 六角	21	G1 NPT1
CB-S10S-6FN-VEP	145.2	Φ68.7	S55 六角	S65 六角	21	G1-1/4 NPT1-1/4
CB-S12S-6FN-VEP	187.5	Φ92	S65 六角	S85 六角	21	G1-1/2 NPT1-1/2

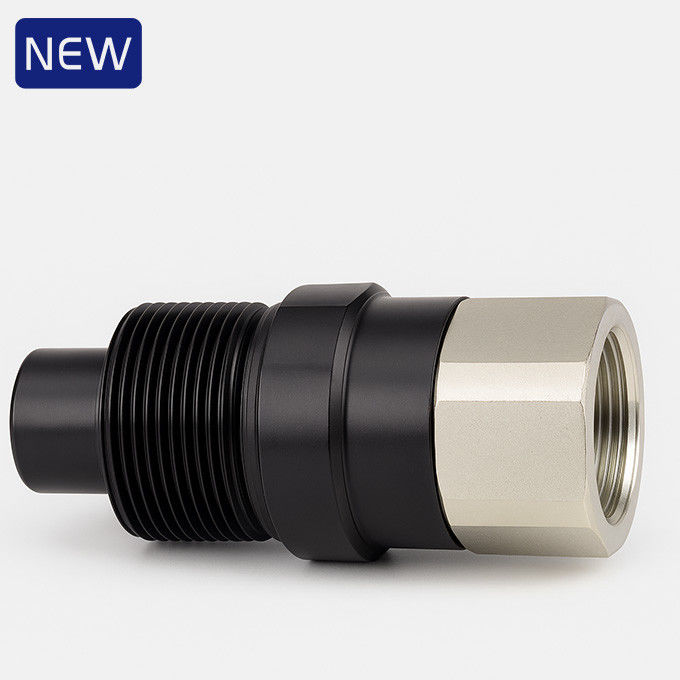

Masculino (Vídeo)

PARTE NÃO	LS	C	d	E	HEX2	A	T
CB-P4S-6FN-VEP	95	18.8	24.54	M40*3	S36 六角	16.5	G1/2 NPT1/2
CB-P6S-6FN-VEP	98.8	19.5	27.04	M45*3	S36 六角	20	G3/4 NPT3/4
CB-P8S-6FN-VEP	113.9	24	29.95	M50*3	S46 六角	21	G1 NPT1
CB-P10S-6FN-VEP	123.5	24.8	36.05	M58*3	S55 六角	21	G1-1/4 NPT1-1/4
CB-P16S-6FN-VEP	150	31.5	57	Tr80*4	S65 六角	21	G1-1/2 NPT1-1/2

Onde funciona melhor

O CB-SP-6FN-VEP é ideal para:

•Equipamento de construção portátil: Excavadoras, trincheiras e carrinhos de deslizamento que operam sob cargas de alta pulsação.

•Ferramentas hidráulicas: Quando a ligação/desligação deve ocorrer sob carga ou pressão residual.

•Sistemas hidráulicos móveis em veículos: Camiões de manutenção, guindastes e plataformas off-road que requerem acoplamentos limpos e fiáveis.

Por que merece sua atenção

Ao contrário dos acopladores roscados de tipo esferográfica padrão, o CB-SP-6FN-VEP combina a robustez de um sistema de bloqueio de tipo parafuso com as características de limpeza e baixa perda das válvulas de face plana.É projetado para operar sob pressão residual, uma capacidade muitas vezes crítica na manutenção de campo ou fluxos de trabalho interrompidos.

Seu sellamento anti-explosão e o design da válvula de descarga tornam-no especialmente confiável em sistemas sujeitos a ciclos de pressão, risco de contaminação ou choques hidráulicos severos.

Nota de classificação

O CB-SP-6FN-VEP, atualmente publicado como Novo Produto, será reatribuído à categoria de acoplador plano de ligação de fios de Carterberg, na sequência da avaliação do lançamento do produto e dos comentários do mercado.
