Name: acoplamentos rápidos hidráulicos roscados cb rk spm
Brand: Phidix Motion Controls (Shanghai) Co., Ltd.
SKU: CB-RK-SPM
Availability: InStock

Para casa > produtos > NOVOS PRODUTOS >

acoplamentos rápidos hidráulicos roscados cb rk spm

Lugar de origem:

Xangai, China

Marca:

Carterberg

Certificação:

IATF16949

Número do modelo:

CB-RK-SPM

Contacte-nos

Solicite um orçamento

acoplamentos rápidos hidráulicos roscados cb rk spm

Detalhes do produto

Serise:

de ligação rápida hidráulica roscada

Tamanho:

RK08, RK12, RK16, RK20, RK25

Materiais:

Aço carbono, revestido com zinco-níquel

Pressão de trabalho:

6090 libras por polegada quadrada

Fluxo nominal:

6 a 76 gpm

Temperatura de funcionamento:

-30°C a +120°C

Aplicação:

Veículos para fins especiais, sistemas hidráulicos sem vazamento, intercambiabilidade em sistemas OE

Permutável:

Stucchi VR, Série Voswinkel RK

Termos de pagamento e envio

Quantidade de ordem mínima

Negociação

Preço

Negociável

Detalhes da embalagem

caixa de cartão

Tempo de entrega

7-20 dias úteis

Termos de pagamento

L/C, D/A, D/P, T/T, Western Union

Habilidade da fonte

5000~20000 pc/month

PRODUTOS CONEXOS

acoplamentos rápidos hidráulicos roscados cb rk spm

Obtenha o melhor preço

acoplamentos rápidos hidráulicos roscados cb sps 3f bd

Obtenha o melhor preço

acoplamentos rápidos hidráulicos roscados cb-sps-6fm-ptr

Obtenha o melhor preço

acoplamentos-rápidos-hidráulicos-roscados-cb-sps-6fn-vep

Obtenha o melhor preço

Contacte-nos

86-021-37214610

Contacte agora

Descrição do produto

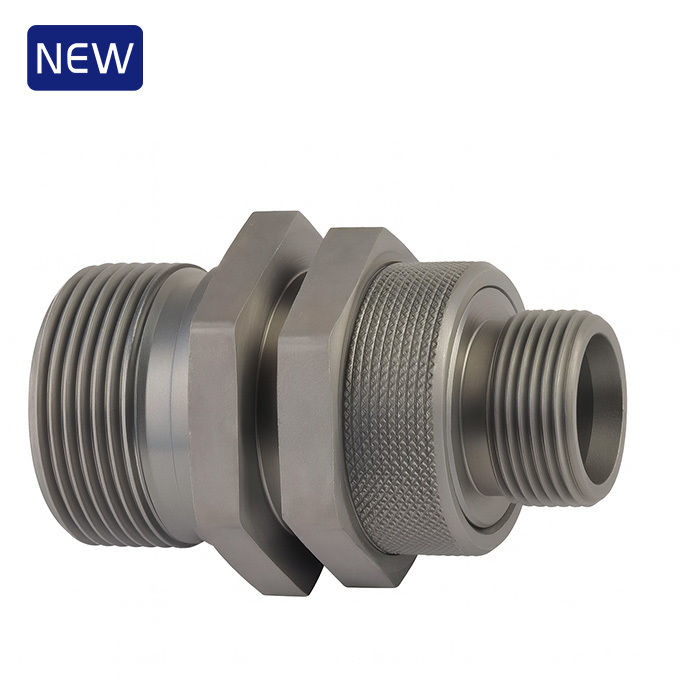

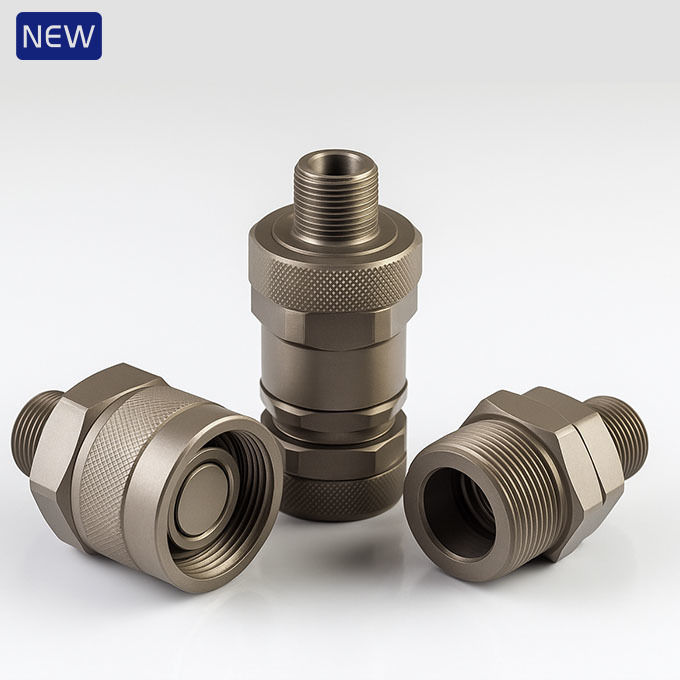

Carterberg CB-RK-SPM acoplamento hidráulico de ligação por fio

Válvula de face plana. Conexão de pressão residual. Desenho anti-derramamento.

O Carterberg CB-RK-SPM é um acoplamento rápido hidráulico de fio para ligação construído para sistemas de alto desempenho que exigem desconexão limpa e compatibilidade de pressão residual.Com uma estrutura de válvula de face de descarga e uma mangueira de rosca endurecida, este acoplamento garante uma operação segura em condições de fluxo e de impulso exigentes, sem risco de derramamento de fluido.oferecendo uma intercâmbio perfeito entre várias aplicações.

Características fundamentais

•Projeto de face flush para desempenho sem derramamento

As interfaces das válvulas selarão fortemente durante a ligação e desconexão para evitar fugas ou perdas de fluido.

•Pressão residual Conectar/desconectar

Indicado para uma pressão residual de até 10 MPa (1450 PSI) de ambos os lados, ideal para sistemas hidráulicos pressurizados em ambientes críticos.

•Mecanismo de bloqueio de mangas com rosca

Utiliza uma manga de aço com fios internos, proporcionando acoplamento seguro com acessórios de fios masculinos e forte resistência a vibrações e separação.

•Revestimento em níquel de zinco para resistência à corrosão

O tratamento de superfície avançado garante uma proteção anti-ferrugem a longo prazo em ambientes externos ou de equipamentos móveis adversos.

•Paragem da válvula com guarda de alinhamento

O dispositivo especial de retenção da válvula garante um alinhamento axial preciso e uma vedação fiável durante a utilização.

Especificações técnicas

Parâmetro	Valor
Tamanhos disponíveis	RK08, RK12, RK16, RK20, RK25
Pressão nominal	6090 PSI (420 bar)
Taxa de fluxo	6 a 76 GPM (dependendo do tamanho)
Intervalo de temperatura	-30°C a +120°C
Material do selo	NBR (nitril)
Material padrão	Aço carbono, revestido com zinco-níquel
Tipo de válvula	Figura plana, desligamento bidirecional
Mecanismo de ligação	Manteiga com rosca (Manual)
Suporte de pressão residual	Até 10 MPa (de ambos os lados)

Visão geral dimensional

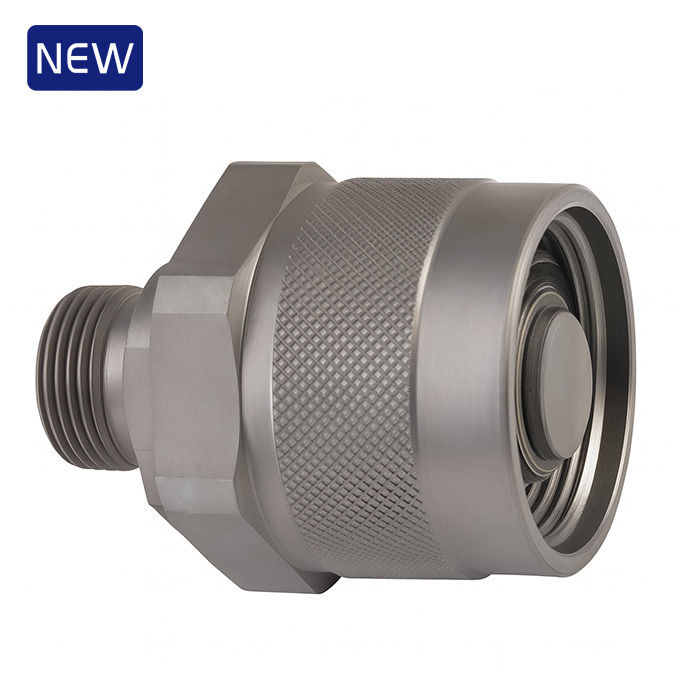

Fêmea (Socket)

PARTE NÃO	LS	D	HEX1	HEX3	A	T	H
CB-RK08SM-12S	63.4	39	S22	S32	12	M20*1.5	13.5
CB-RK08SM-10L	62.4	39	S22	S32	11	M16*1.5	13.5
CB-RK08SM-15L	63.4	39	S22	S32	14	M22*1.5	13.5
CB-RK12SM-16S	75.5	54.5	S24	S46	14	M24*1.5	17.5
CB-RK12SM-15L	73.5	54.5	S24	S46	12	M22*1.5	17.5
CB-RK16SM-20S	83	66	S32	S60	16	M30*2	22.5
CB-RK16SM-16S	81	66	S32	S60	14	M24*1.5	22.5
CB-RK16SM-18L	79	66	S32	S60	12	M26*1.5	22.5
CB-RK16SM-15L	79	66	S32	S60	12	M22*1.5	22.5
CB-RK20SM-25S	109	64	S41	S55	18	M36*2	26
CB-RK20SM-20S	107	64	S41	S55	16	M30*2	26
CB-RK20SM-28L	105	64	S41	S55	14	M36*2	26
CB-RK20SM-22L	105	64	S41	S55	14	M30*2	26
CB-RK20SM-18L	103	64	S41	S55	12	M26*1.5	26
CB-RK25SM-38S	135	91.2	S55	S80	23	M52*2	34.5
CB-RK25SM-35L	135	91.2	S55	S80	16	M45*2	34.5

Masculino (Vídeo)

PARTE NÃO	LP	d	HEX2	HEX4	HEX5	A	T	h
CB-RK08PM-12S	59	M32*3	S36	S36	S25	12	M20*1.5	24
CB-RK08PM-10L	58	M32*3	S36	S36	S25	11	M16*1.5	24
CB-RK08PM-15L	59	M32*3	S36	S36	S25	14	M22*1.5	24
CB-RK12PM-16S	75.5	M36*3	S41	S41	S32	14	M24*1.5	28.7
CB-RK12PM-15L	73.5	M36*3	S41	S41	S32	12	M22*1.5	28.7
CB-RK16PM-20S	79.2	M48*3	S55	S50	S15	16	M30*2	35.2
CB-RK16PM-16S	77.2	M48*3	S55	S50	S15	14	M24*1.5	35.2
CB-RK16PM-18L	75.2	M48*3	S55	S50	S15	12	M26*1.5	35.2
CB-RK16PM-15L	75.2	M48*3	S55	S50	S15	12	M22*1.5	35.2
CB-RK20PM-25S	97	M54*4	S55	S60	S46	18	M36*2	43.5
CB-RK20PM-20S	95	M54*4	S55	S60	S46	16	M30*2	43.5
CB-RK20PM-28L	93	M54*4	S55	S60	S46	14	M36*2	43.5
CB-RK20PM-22L	93	M54*4	S55	S60	S46	14	M30*2	43.5
CB-RK20PM-18L	91	M54*4	S55	S60	S46	12	M26*1.5	43.5
CB-RK25PM-38S	124.8	M79*4	S85		S55	22	M52*2	58
CB-RK25PM-35L	118.8	M79*4	S85		S55	16	M45*2	58

Cenários de aplicação

•Veículos para fins especiais

Tal como veículos de bombeiros, máquinas de construção, caminhões de limpeza e equipamentos móveis de mistura.

•Sistemas hidráulicos sem vazamento

Incluindo qualquer aplicação que exija acoplamentos de ruptura limpos, manuseio de fluidos sem derramamento e desconexão segura por pressão.

•Intercâmbio em sistemas OEM

Adequado para atualizações do sistema ou substituições com a série Stucchi VR / Voswinkel RK.

Por que é importante?

O CB-RK-SPM se destaca em sua categoria por combinar conexão sem derramamento, compatibilidade com a pressão residual e bloqueio roscado robusto, tudo em um corpo resistente à corrosão.Para engenheiros e integradores de sistemas que procuram um limpador, mais segura e solução globalmente compatível, este modelo Carterberg entrega sem compromisso.
