Lugar de origem:
Xangai, China
Marca:
Carterberg
Certificação:
IATF16949
Número do modelo:
CB-SP-6FN-PTR

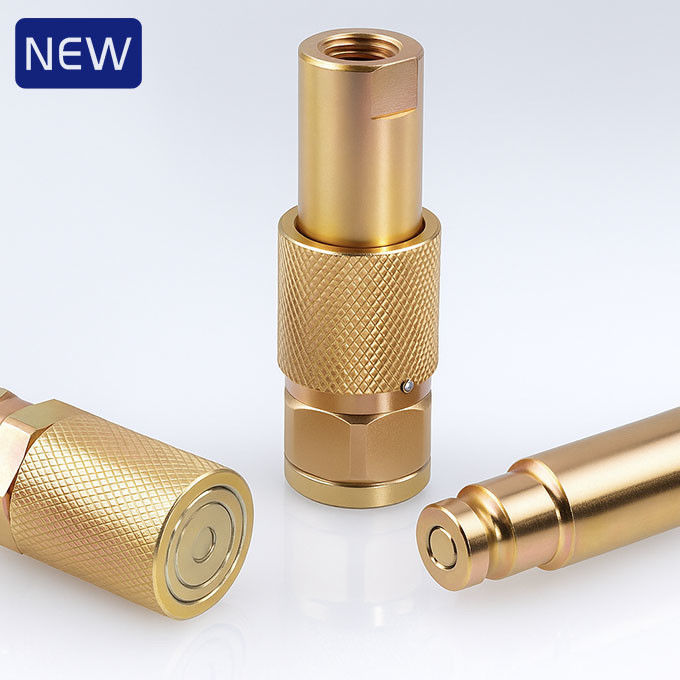

• Válvula de face plana minimiza derramamento de fluido e inclusão de ar durante a desconexão, ideal para aplicações hidráulicas aéreas.
• Trava de manga roscada fornece retenção mecânica robusta para evitar desconexão acidental sob vibração ou impacto externo.
• Vedação colada anti-explosão evita danos internos ou perda de vedação durante desconexões de alta pressão.
• Tampa da manga resistente à sujeira mantém o anel de retenção e os componentes de travamento limpos, garantindo uma operação suave ao longo do tempo.
• Acabamento zincado com revestimento de cromato amarelo oferece resistência à corrosão estendida em ambientes agressivos.
• Design compacto sem separação interna da sede permite lavagem e manutenção rápidas e fáceis.
• Totalmente compatível com acoplamentos da série NITTO 350.
A estrutura de guia interna é projetada para reduzir a entrada de detritos durante a conexão ou desconexão. A manga rotativa engata uma vedação de poeira com mola para proteger a área do anel de retenção. O perfil compacto se encaixa em portas de rosca hidráulica padrão, permitindo o acoplamento rápido mesmo em espaços apertados.
| Parâmetro | Valor |
|---|---|
| Tamanhos de Corpo Disponíveis | 1/4", 3/8" |
| Pressão Nominal | 5000 PSI |
| Vazão Nominal | 3 GPM (1/4") / 6 GPM (3/8") |
| Faixa de Temperatura | -20°C a +120°C |
| Derramamento (máx. por conexão) | 0,015 mL |
| Inclusão de Ar (máx.) | 0,020 mL |
| Material da Vedação | NBR |
| Mecanismo de Travamento | Manga Roscada (rotação manual) |
| Estrutura da Válvula | Face Plana (sem armadilha residual) |

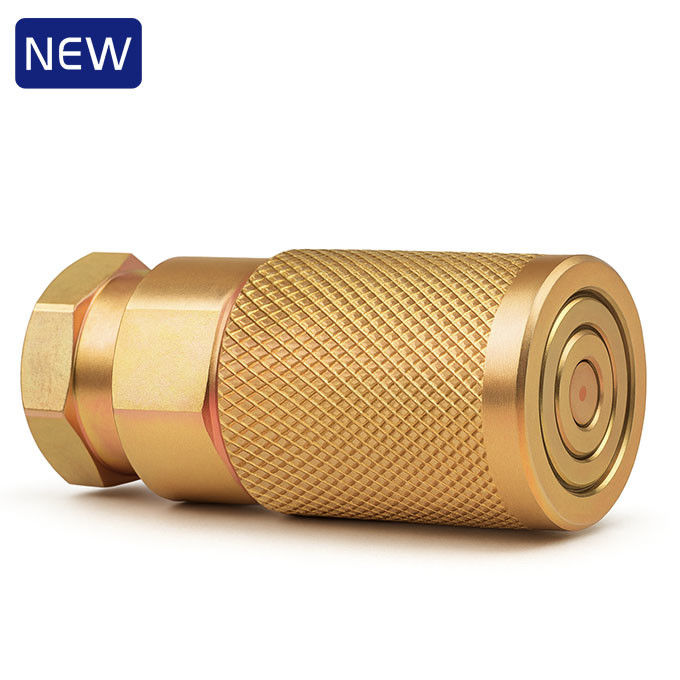

Fêmea (Soquete)
|
Nº DA PEÇA |
LS |
ΦD |
HEX1 |
A |
Este produto será posteriormente movido para a categoria de Acoplamento Hidráulico Rosqueado da Carterberg. |
|
CB-S2S-6FN-PTR |
59,3 |
30,4 |
27 |
14 |
ZG1/4 NPT1/4 |
|
CB-S3S-6FN-PTR |
71,1 |
31,5 |
30 |
16 |
ZG3/8 NPT3/8 |

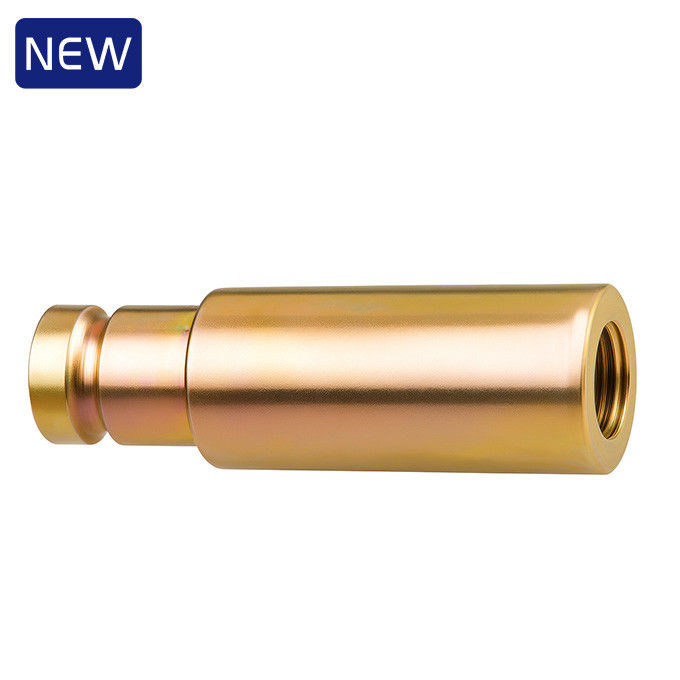

Macho (Plugue)
|
Nº DA PEÇA |
LP |
C |
HEX2 |
A |
Este produto será posteriormente movido para a categoria de Acoplamento Hidráulico Rosqueado da Carterberg. |
|
CB-P2S-6FN-PTR |
64 |
20,5 |
19 |
14 |
ZG1/4 NPT1/4 |
|
CB-P3S-6FN-PTR |
71 |
25,5 |
24 |
16 |
ZG3/8 NPT3/8 |
• Sistemas hidráulicos em manutenção de transmissão de energia (por exemplo, ferramentas de balde aéreo)
• Equipamentos ferroviários e equipamentos de mineração onde a limpeza do fluido e o risco de explosão devem ser minimizados
• Ferramentas de construção de alta pressão que exigem conexão/desconexão frequentes
• Qualquer ambiente hostil que exija vazamento mínimo e travamento roscado confiável
Este produto será posteriormente movido para a categoria de Acoplamento Hidráulico Rosqueado da Carterberg. Tamanhos e opções de vedação adicionais estarão disponíveis.Links Relacionados
